فونیکس FX EV — علائم هشداردهنده ولتاژ بالا و روش قطع اضطراری برق
سیستم برقی ولتاژ بالای فونیکس FX EV دارای برچسبها و علائم هشداردهنده خاصی است که ایمنی مالکان و تکنسینها را تأمین میکنند. در این صفحه با معنی هر علامت، روش ایمن قطع کابل منفی ۱۲ ولت و خاموش کردن سوئیچ سرویس ولتاژ بالا آشنا میشوی.
راهنمای علائم هشدار ایمنی سیستم برق ولتاژ بالا
روی قطعات، پورتها و کاورهای فنی فونیکس FX EV علائم هشداردهندهای چسبانده شده است. هر کدام از این علائم مفهوم ایمنی خاصی دارند که باید حتماً آنها را بشناسی:
| علامت هشداردهنده | تصویر نشان | مفهوم هشدار ایمنی |
|---|---|---|
| هشدار خطر ولتاژ بالا (نوع ۱) | !علامت هشدار ولتاژ بالای ۱ | خطر مرگبار! هرگز به قطعات و اجزای مجهز به این نشان دست نزنید. |
| هشدار خطر ولتاژ بالا (نوع ۲) | !علامت هشدار ولتاژ بالای ۲ | ولتاژ بالا! خطر شدید برقگرفتگی. هرگز این بخش را فشار ندهید یا فشار فیزیکی به آن وارد نکنید! |
| هشدار خطر ولتاژ بالا (نوع ۳) | !علامت هشدار ولتاژ بالای ۳ | خطر برقگرفتگی شدید! هرگز بدون استفاده از تجهیزات حفاظتی استاندارد و عایق، اجزای مجهز به این علامت را لمس نکنید. |
| هشدار خطر ولتاژ بالا و حرارت (نوع ۴) | !علامت هشدار ولتاژ بالای ۴ | خطر برقگرفتگی و سوختگی شدید! این قطعات علاوه بر ولتاژ بسیار بالا، دمای شدیدی دارند. هرگز بدون دستکش مخصوص و تجهیزات عایق به آنها دست نزنید. |
| هشدار ایمنی باتری ولتاژ بالا (نوع ۵) | !علامت هشدار ولتاژ بالای ۵ | خطر انفجار و اشتعال شدید! باز کردن یا تعمیر غیرمجاز پکیج باتری ولتاژ بالا ممنوع است. هرگز قطبهای مثبت و منفی باتری را با سیم یا ابزار فلزی اتصال کوتاه نکنید. باتری را از آتش دور نگه داشته، در دمای بالا قرار نداده و هرگز آن را در آب یا مایعات دیگر غوطهور نکنید. (بهترین دمای نگهداری باتری: بین ۱۰- تا ۳۵ درجه سانتیگراد است). |
| علامت کابل ولتاژ بالا | !علامت کابل ولتاژ بالا | تمام کابلها و دستهسیمهای رابط ولتاژ بالا با روکش نارنجی رنگ مشخص شدهاند. هرگز بدون دستکش عایق مخصوص این کابلها را لمس یا جابهجا نکنید! |
هشدار
- بعد از روشن شدن خودرو و قرار گرفتن در وضعیت READY، دمای قطعات و سیستم ولتاژ بالا به شدت افزایش مییابد. همواره مراقب برق ولتاژ بالا و حرارت شدید موتور باشید و دستورالعملهای روی علائم هشدار را جدی بگیرید.
- برای جلوگیری از برقگرفتگی شدید یا مرگ، به هیچ عنوان به قطعات، کابلهای نارنجی و کانکتورهایی که مجهز به علائم هشداردهنده فوق هستند، دست نزنید و اقدام به باز کردن یا تعویض آنها نکنید.
راهنمای قطع اضطراری برق ۱۲ ولت خودرو
جدا کردن برق ۱۲ ولت خودرو (ولتاژ پایین)، اولین گام برای غیرفعالسازی سیستم ایربگ و برخی سیستمهای الکترونیکی حین تعمیرات یا امدادرسانی است.

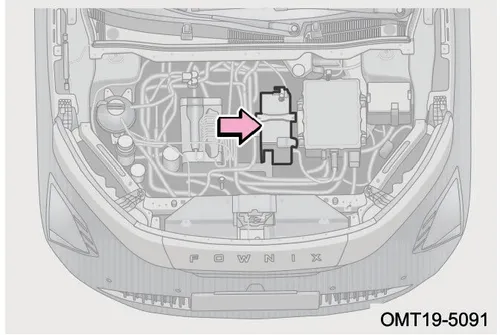

محل باتری 12 ولت در محفظه موتور
OMT19-5091
برای قطع کابل باتری کمکی ۱۲ ولت، این مراحل را دنبال کن:
1. خاموش کردن خودرو: ابتدا خودرو را کاملاً خاموش کن. (برای این کار میتوانی دکمه لمسی خاموش کردن اضطراری یا همان Power-Off را روی مانیتور لمس کنی).
2. باز کردن کاپوت: اهرم بازکن درب موتور را بکش و کاپوت را باز کن.
3. جدا کردن قطب منفی: بست کابل منفی باتری (-) را باز کرده و کابل را کاملاً جدا کن.
روش قطع کردن برق سیستم ولتاژ بالا (سوئیچ سرویس)
برای غیرفعال کردن موقت جریان ولتاژ بالای باتری اصلی (مثلاً جهت تعمیرات اساسی سیستمهای الکتریکی)، باید طبق این روش برق ولتاژ بالا را قطع کنی:

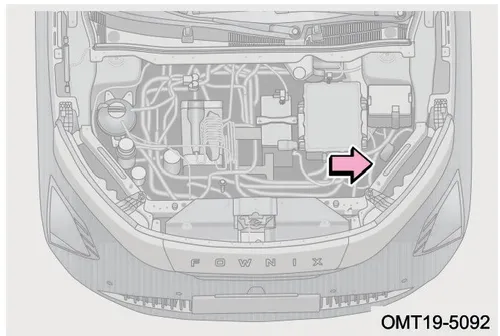

محل سوییچ سرویس در محفظه موتور
OMT19-5092
1. ابتدا خودرو را به طور کامل خاموش کن (از دکمه لمسی Power-Off روی مانیتور استفاده کن). مطمئن شو که صفحه کیلومترشمار (کلاستر) کاملاً خاموش و تاریک شده باشد.
2. بست کابل منفی باتری ۱۲ ولتی را جدا کن (طبق روش بالا).
3. سوئیچ مخصوص سرویس (Service Switch) را که در محفظه موتور قرار دارد (مطابق تصویر بالا) قطع یا خاموش کن.
