فونیکس FX EV — اطلاعات سیستم خودروی برقی و راهنمای امداد و نجات
خودروی برقی فونیکس FX EV دارای مدارها و قطعات ولتاژ بالا (بیش از ۳۵۰ ولت) است که در صورت تصادف یا امدادرسانی نیاز به احتیاط فوقالعاده دارند. در این صفحه با محل جانمایی اجزای ولتاژ بالا، سیستم ایربگ و دستورالعملهای حیاتی واکنش اضطراری و امداد آشنا میشوی.
جانمایی اجزای ولتاژ بالا، ولتاژ پایین و سیستم ایربگ فونیکس FX EV

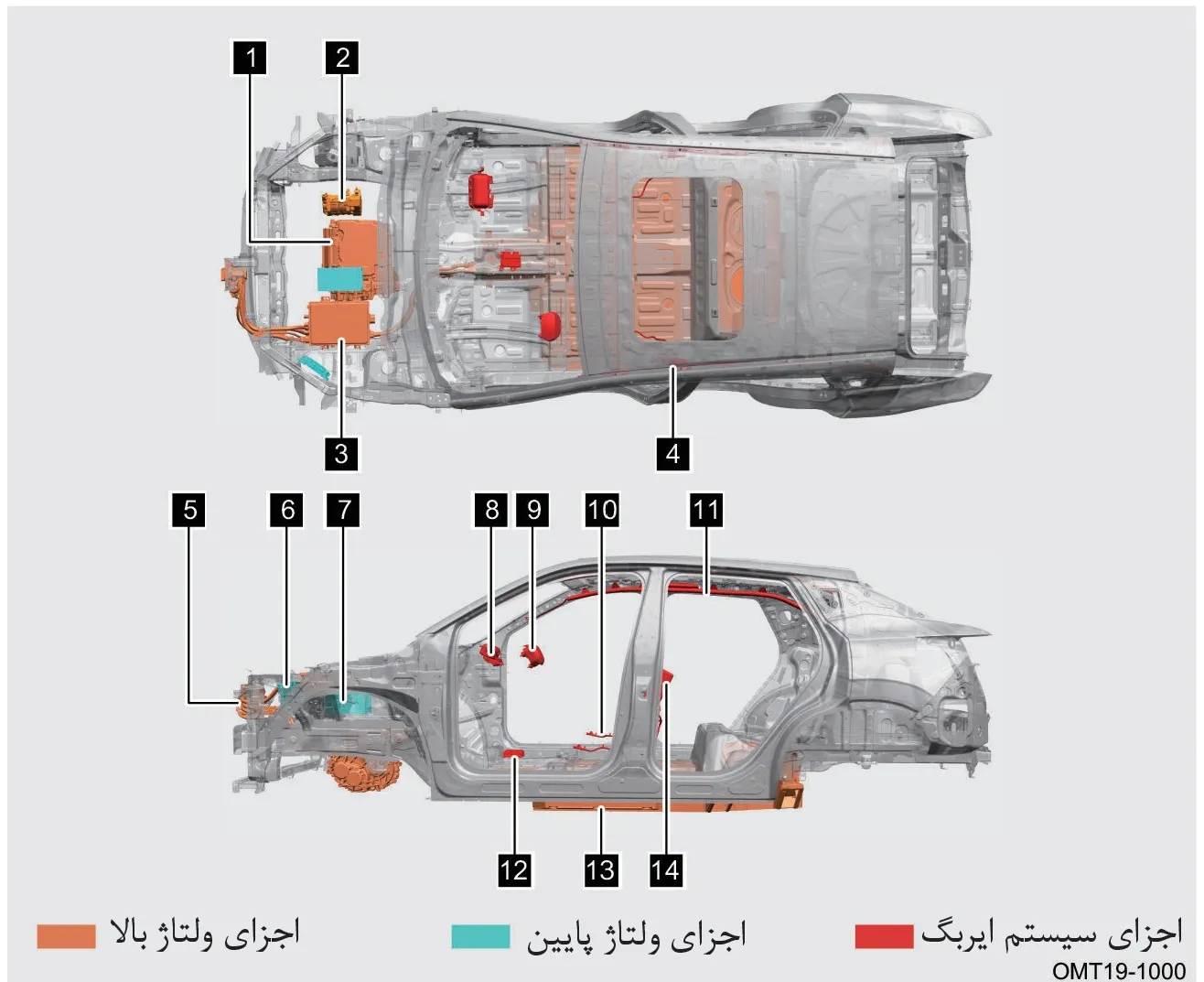

تصویر زیر محل قرارگیری تمام قطعات ایمنی، باتریها و کابلهای ولتاژ بالا، ولتاژ پایین و چاشنیهای سیستم کیسه هوا (ایربگ) را برای راهنمایی نیروهای امدادی و مالکان خودرو نشان میدهد:
نمودار و نقشه جانمایی سیستمهای ولتاژ بالا، ولتاژ پایین و کیسههای هوای فونیکس FX EV
| شماره | نام قطعه یا سیستم | دستهبندی مدار |
|---|---|---|
| ۱ | مجموعه موتور الکتریکی (Electric Motor) | مدار ولتاژ بالا |
| ۲ | کمپرسور برقی سیستم تهویه (E-Compressor) | مدار ولتاژ بالا |
| ۳ | مجموعه شارژر داخلی خودرو (CDU) | مدار ولتاژ بالا |
| ۴ | کیسه هوای پردهای سمت چپ (Left Curtain Airbag) | سیستم ایربگ (ایمنی) |
| ۵ | کابل داخلی پورت شارژ (HV Charging Cable) | مدار ولتاژ بالا |
| ۶ | واحد کنترل مرکزی خودرو (VCU) | مدار ولتاژ پایین |
| ۷ | باتری ولتاژ پایین (باتری کمکی ۱۲ ولت) | مدار ولتاژ پایین |
| ۸ | کیسه هوای سرنشین جلو (Passenger Airbag) | سیستم ایربگ (ایمنی) |
| ۹ | کیسه هوای راننده (Driver Airbag) | سیستم ایربگ (ایمنی) |
| ۱۰ | کیسه هوای جانبی صندلی جلو راست | سیستم ایربگ (ایمنی) |
| ۱۱ | کیسه هوای پردهای سمت راست (Right Curtain Airbag) | سیستم ایربگ (ایمنی) |
| ۱۲ | واحد کنترل و ماژول مدیریت ایربگ (ACU) | سیستم ایربگ (ایمنی) |
| ۱۳ | مجموعه باتری ولتاژ بالا (HV Battery Pack) | مدار ولتاژ بالا |
| ۱۴ | کیسه هوای جانبی صندلی جلو چپ | سیستم ایربگ (ایمنی) |
نکته مهم محیط زیستی:
کلیه قطعات و مجموعههای ولتاژ بالا نشان داده شده در نقشه فوق باید در پایان عمر مفید خود، بر اساس قوانین ملی و محیطزیستی و توسط مراکز مجاز، به صورت اصولی بازیافت یا دفع شوند.
کلیه قطعات و مجموعههای ولتاژ بالا نشان داده شده در نقشه فوق باید در پایان عمر مفید خود، بر اساس قوانین ملی و محیطزیستی و توسط مراکز مجاز، به صورت اصولی بازیافت یا دفع شوند.
نکات ایمنی بسیار حیاتی کار با سیستمهای ولتاژ بالا
هشدار
- <b>ممنوعیت لمس و تعمیرات غیرمجاز:</b> افراد فاقد صلاحیت فنی کار با برق ولتاژ بالا، به هیچ وجه مجاز به لمس، عیبیابی، تعمیر یا تعویض قطعات ولتاژ بالا، کابلهای نارنجیرنگ یا دستهسیمهای ولتاژ بالا نیستند. ولتاژ برق این قطعات بالای ۳۵۰ ولت بوده و بسیار مرگبار است.
- <b>اقدام حیاتی در زمان تصادف:</b> در صورت بروز تصادف شدید، برای جلوگیری از خطر برقگرفتگی، آتشسوزی یا صدمات جانی شدید، هرگز به قطعات ولتاژ بالا و دستهسیمهای با کاور نارنجی دست نزنید.
- <b>بریدن بدنه در زمان امداد:</b> در صورتی که نیاز به بریدن بدنه خودرو برای رهاسازی سرنشینان در عملیات نجات باشد، حتماً از نقشه بالا استفاده کنید تا هیچکدام از بخشهای ولتاژ بالا یا کپسولهای ایربگها برش نخورند. امدادگر موظف است از تجهیزات عایق برق ولتاژ بالا و لباسهای ضد حریق استفاده کند. عدم رعایت این اصول میتواند منجر به مصدومیتهای شدید و مرگ فوری شود.
- <b>کمک از متخصصان مجاز:</b> در زمان نیاز به یدککشی یا امداد جادهای، اکیداً توصیه میشود که فقط و فقط از امداد خودروی رسمی مدیران خودرو یا امدادگران حرفهای و مجاز کمک بگیرید.
توجه
- <b>ممنوعیت بکسل کردن با چرخهای روی زمین:</b> وقتی چرخهای محرک خودروی برقی روی زمین قرار دارند، هرگز خودرو را با سرعت بالا بکسل نکنید. این کار باعث چرخش ژنراتور و تولید ولتاژ بالا در سیستم بدون سیستم خنککاری فعال شده و کل موتور و اینورتر را میسوزاند. فونیکس FX EV <b>حتماً باید با خودروبر کفی</b> حمل شود.
- <b>تستهای داینامومتر:</b> انجام تستهای شبیهساز یا کار با واحد کنترل موتور روی دینامومترهای دور بالا، بدون جریان کامل آب خنککننده و اتصالات استاندارد ممنوع است. هرگز موتور را در جهت معکوس با سرعت بالا نچرخانید.
مشخصات فنی و اطلاعات پایه خودروی برقی فونیکس FX EV
| بخش ابعادی و وزنی | مشخصه فنی | مقدار عددی |
|---|---|---|
| ابعاد کلی | طول بدنه (میلیمتر) | ۴,۴۲۴ |
| ابعاد کلی | عرض بدنه (میلیمتر) | ۱,۸۳۰ |
| ابعاد کلی | ارتفاع بدنه (میلیمتر) | ۱,۵۸۸ |
| فاصله چرخها | فاصله دو محور (میلیمتر) | ۲,۶۳۰ |
| وزن کل | حداکثر وزن خودرو با بار و سرنشین (GVW) | ۲,۲۴۶ کیلوگرم |
| ظرفیت سرنشین | تعداد سرنشین مجاز | ۵ نفر (با احتساب راننده) |
| بخش باتری و سلولها | مشخصه فنی باتری ولتاژ بالا | مقدار عددی |
|---|---|---|
| نوع کلی سیستم باتری | نوع تکنولوژی باتری | باتری لیتیوم یون |
| مشخصات تکسلول | ظرفیت اسمی هر سلول | ۱۶۵ آمپرساعت (Ah) |
| مشخصات تکسلول | ولتاژ اسمی هر سلول | ۳.۱۹ ولت |
| پکیج باتری ولتاژ بالا | ظرفیت کل سیستم باتری | ۱۶۵ آمپرساعت (Ah) |
| پکیج باتری ولتاژ بالا | ولتاژ اسمی کل پکیج | ۳.۱۹ ولت |
| پکیج باتری ولتاژ بالا | وزن باتری ولتاژ بالا | ۴۲۸ کیلوگرم |
| تعداد پکیج باتری | تعداد کل باتری ولتاژ بالا | ۱ عدد |
