فونیکس FX EV — سایر تنظیمات، سیستم هشدار عابر پیاده و کارت امدادی

برای رانندگی ایمن و بهینه با فونیکس FX EV، مدیریت تنظیمات پیشرفته مانیتور، سیستم هشدار صوتی عابر پیاده (VESS) و شناخت اجزای ولتاژ بالا بسیار مهم است. در این بخش، تنظیمات بازیابی انرژی، شارژ هوشمند باتری ۱۲ ولتی و نقشه قطعات ولتاژ بالا و ایربگ‌ها را بررسی می‌کنیم.

تنظیمات پیشرفته انرژی در مانیتور خودرو (Other settings)

در مانیتور خودرو می‌توانی گزینه‌های زیر را مدیریت کنی:

A) تنظیم سطح بازیابی انرژی (Energy recovery level)

می‌توانی میزان بازپس‌گیری انرژی ترمزها را روی یکی از سه سطح زیر تنظیم کنی:
  • ○ زیاد (High): بیشترین میزان بازیابی انرژی و کاهش سرعت محسوس هنگام رها کردن پدال گاز.
  • ○ متوسط (Medium): بازیابی انرژی و کاهش سرعت به صورت متعادل.
  • ○ کم (Low): کمترین میزان بازیابی انرژی (شبیه به خودروهای بنزینی).
صفحه تنظیمات بازیابی انرژی و سایر تنظیمات در نمایشگر خودرو
صفحه تنظیمات بازیابی انرژی و سایر تنظیمات در نمایشگر خودرو

B) نمایش مسافت قابل پیمایش (Cruise range)

نحوه محاسبه و نمایش مسافت قابل پیمایش را انتخاب کن:
  • ○ WLTC Cruise range: نمایش مسافت بر اساس استاندارد جهانی WLTC.
  • ○ DYNAMIC Cruise range: نمایش مسافت پویا بر اساس سبک رانندگی اخیر شما و مصرف انرژی لحظه‌ای.

C) قفل خودکار تفنگی شارژ (Electronic lock with lock-in function)

  • ○ فعال (ON): تفنگی شارژر حین فرآیند شارژ قفل می‌ماند.
  • ○ غیرفعال (OFF): قفل الکترونیکی تفنگی غیرفعال می‌شود.

D) حفظ و خنک‌سازی دمای باتری (Battery heat preservation and cool function)

  • ○ فعال (ON) / غیرفعال (OFF)
نکته
* قبل از فعال کردن این عملکرد، مطمئن شو که باتری ۱۲ ولتی خودرو سالم است، خودرو کاملاً متوقف شده، دنده در وضعیت P قرار دارد و پدال ترمز را فشار داده‌ای. * وقتی دمای محیط بالای ۴۰ درجه سانتی‌گراد یا زیر ۱۵- درجه سانتی‌گراد است، این عملکرد را روشن کن. اگر تفنگی شارژ برای حفظ دمای باتری وصل است، به میزان مصرف برق توجه کن. اگر تفنگی متصل نیست، حواست به تغییرات درصد شارژ (SOC) باتری ولتاژ بالا باشد.
⚠️ هشدار:
سرعت بکسل کردن خودرو هرگز نباید بیشتر از 5km/h باشد و خودرو باید فقط در مسافت‌های بسیار کوتاه بکسل شود. (ترجیحاً از خودروبر کفی استفاده شود).

سیستم شارژ هوشمند باتری ۱۲ ولتی چیست؟

فونیکس FX EV به سیستم شارژ هوشمند مجهز است. وقتی این سیستم فعال باشد، باتری ۱۲ ولتی (ولتاژ پایین) خودرو به طور خودکار توسط باتری ولتاژ بالا شارژ می‌شود تا دشارژ و خالی نشود.
اگر خودرو در محیطی بسیار گرم پارک شده باشد، سیستم تهویه مطبوع ممکن است به طور خودکار برای خنک کردن باتری ولتاژ بالا روشن شود تا از آسیب به آن جلوگیری کند. به همین دلیل، طبیعی است که پس از مدتی پارک بودن خودرو، درصد شارژ باتری (SOC) و مسافت قابل پیمایش نمایش داده شده در کیلومترشمار کمی کاهش یافته باشد.

سیستم هشدار عابر پیاده (VESS) چطور کار می‌کند؟

از آنجا که خودروهای برقی بسیار بی‌صدا حرکت می‌کنند، سیستم هشدار عابر پیاده در سرعت‌های پایین صدایی تولید می‌کند تا عابران و سایر خودروها متوجه حضور شما شوند.
  • ○ روشن شدن پیش‌فرض: هر بار که خودرو را روشن می‌کنی، این سیستم به طور خودکار فعال می‌شود. البته می‌توانی آن را از طریق مانیتور خاموش یا روشن کنی.
  • ○ محدوده عملکرد: هنگام حرکت به جلو یا عقب در سرعت‌های زیر 30km/h، سیستم صدای هشدار تولید می‌کند. با افزایش سرعت به بالای 30km/h، این صدا به طور خودکار قطع می‌شود.
⚠️ هشدار:
هرگز صدای هشدار عابر پیاده را در مکان‌هایی که عابران حضور دارند خاموش نکن. بی‌صدا بودن خودرو ممکن است باعث تصادف‌های شدید و صدمات جانی جبران‌ناپذیر شود.

کارت اطلاعات امدادی و جانمایی قطعات ولتاژ بالا

در صورت بروز سانحه یا برای کارهای فنی، شناخت محل قرارگیری قطعات ولتاژ بالا، ولتاژ پایین و کیسه‌های هوا (ایربگ) بسیار حیاتی است.

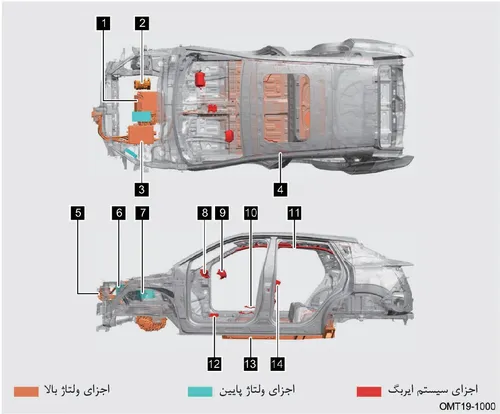

طرح شماتیک خودرو و جانمایی اجزای ولتاژ بالا، ولتاژ پایین و سیستم ایربگ
طرح شماتیک خودرو و جانمایی اجزای ولتاژ بالا، ولتاژ پایین و سیستم ایربگ

راهنمای قطعات بر اساس شماره‌گذاری:

  • ○ ستون سمت راست:
  • ○ ۱. مجموعه موتور الکتریکی
  • ○ ۴. ایربگ پرده‌ای سمت چپ
  • ○ ۷. باتری خودرو (۱۲ ولت)
  • ○ ۱۰. ایربگ جانبی صندلی جلو راست
  • ○ ۱۳. مجموعه باتری ولتاژ بالا (کف خودرو)
  • ○ ستون وسط:
  • ○ ۲. کمپرسور برقی کولر
  • ○ ۵. کابل داخلی پورت شارژ
  • ○ ۸. ایربگ سرنشین جلو
  • ○ ۱۱. ایربگ پرده‌ای سمت راست
  • ○ ۱۴. ایربگ جانبی صندلی جلو چپ
  • ○ ستون سمت چپ:
  • ○ ۳. مجموعه شارژر و واحد توزیع برق (CDU)
  • ○ ۶. واحد کنترل خودرو (VCU)
  • ○ ۹. ایربگ راننده
  • ○ ۱۲. واحد کنترل ایربگ‌ها (ACU)
⚠️ هشدار:
تمام سیم‌کشی‌ها و کابل‌های نارنجی‌رنگ در خودرو، حامل ولتاژ بالا هستند. هرگز به کابل‌های نارنجی یا قطعات متصل به آن‌ها دست نزن، آن‌ها را باز نکن و تغییر نده؛ خطر برق‌گرفتگی شدید و مرگبار وجود دارد.
