فونیکس FX EV — چراغهای نشانگر، قفل الکترونیکی و تنظیمات شارژ و دشارژ
شناخت کدهای نوری نشانگر شارژ، نحوه کارکرد قفل الکترونیکی تفنگی و تنظیمات میزان شارژ و دشارژ باتری برای استفاده بهینه از فونیکس FX EV بسیار مهم است. در این بخش، تمام این موارد را به همراه آموزش شارژ سریع DC و قابلیت تخلیه شارژ (V2L) بررسی میکنیم.
راهنمای چراغ نشانگر شارژ خودرو
چراغ نشانگر پورت شارژ وضعیتهای مختلف سیستم را با رنگهای زیر نشان میدهد:
- ○ زرد ثابت (حالت انتظار برای شارژ): شارژر متصل است اما جریانی برای شارژ وجود ندارد.
- ○ سبز چشمکزن (در حال شارژ): فرآیند شارژ با موفقیت در حال انجام است.
- ○ سبز ثابت (اتمام شارژ): شارژ باتری کامل شده اما تفنگی شارژ هنوز جدا نشده است.
- ○ قرمز ثابت (اختلال در شارژ): خطایی در فرآیند شارژ رخ داده است.
- ○ آبی ثابت (انتظار برای دشارژ / اتمام دشارژ): تفنگی دشارژ متصل شده و سیستم آماده تخلیه شارژ است.
- ○ آبی چشمکزن (در حال دشارژ): تخلیه شارژ خارجی (V2L) در حال انجام است.
- ○ سفید ثابت (چراغ روشنایی): تفنگی شارژ متصل نیست و درپوش پورت شارژ باز مانده است. این چراغ در محیطهای تاریک به مدت ۳۰ ثانیه روشن میماند تا پورت را به راحتی ببینی.

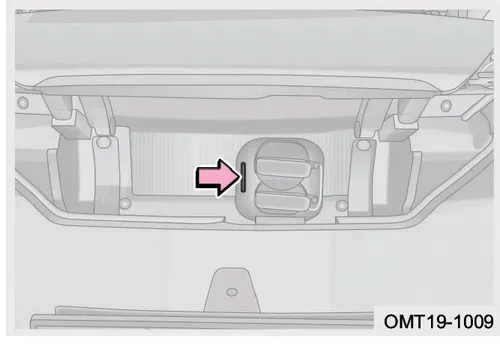

چراغ نشانگر شارژ
قفل الکترونیکی کابل شارژ AC
کابل شارژ AC مجهز به قفل الکترونیکی است تا از جدا شدن ناگهانی تفنگی حین عبور جریان برق و خطرات ایمنی جلوگیری کند.
چطور قفل الکترونیکی را باز کنیم؟
در شرایط عادی به دو روش میتوانی قفل را باز کنی:
1. با کلید هوشمند: ابتدا دکمه قفلکردن و سپس بلافاصله دکمه بازکردن روی کلید هوشمند (ریموت) را فشار بده تا قفل الکترونیکی آزاد شود. سپس دکمه مکانیکی روی تفنگی را فشار داده و آن را جدا کن.
2. بدون کلید هوشمند: تفنگی را با دست بگیر و دکمه مکانیکی روی آن را با انگشت شست فشار بده. وقتی صدای باز شدن قفل الکترونیکی را شنیدی، شست خود را رها کن و بلافاصله دوباره دکمه مکانیکی را فشار بده تا تفنگی بیرون بیاید.
نکته
* اگر بعد از باز شدن قفل الکترونیکی تفنگی را بیرون نکشی، قفل پس از چند ثانیه دوباره به طور خودکار فعال میشود.
* اگر قفل مرکزی خودرو باز باشد اما قفل الکترونیکی تفنگی همچنان درگیر باشد، ابتدا باید دربهای خودرو را ببندی و خودرو را قفل کنی، سپس مراحل بالا را انجام دهی.
باز کردن اضطراری قفل الکترونیکی
اگر قفل با روشهای بالا باز نشد، برق ایستگاه شارژ را قطع کن (مثلاً با زدن دکمه Stop در اپلیکیشن یا فشردن دکمه قطع اضطراری روی ایستگاه شارژ) تا قفل الکترونیکی آزاد شود.
جدا کردن دستی تفنگی شارژ (فقط برای شارژ AC)
اگر تفنگی به هیچ وجه جدا نمیشود:
1. کاپوت (درب موتور) را باز کن.
2. کابل بازکن دستی تفنگی شارژ را بکش تا تفنگی به صورت دستی آزاد شود.

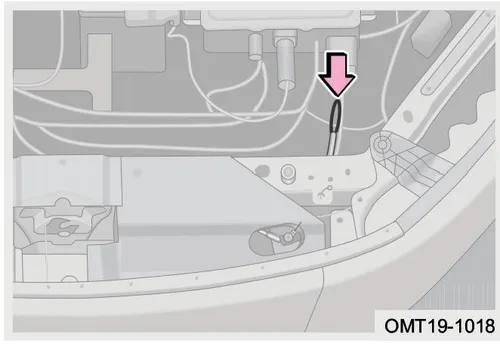

تصویر محل کابل بازکن دستی تفنگی شارژ در محفظه موتور
چطور خودرو را با برق DC (شارژ سریع) شارژ کنیم؟
برای شارژ سریع در ایستگاههای DC مراحل زیر را انجام بده:
1. پارک خودرو: خودرو را پارک کن، دنده را در وضعیت P بگذار و مطمئن شو ترمز پارک برقی فعال است.
2. باز کردن درپوش: دکمه "🔌" را فشار بده تا درپوش پورت شارژ باز شود.
3. اتصال تفنگی DC: تفنگی شارژ DC ایستگاه را بردار، کاور محافظ پورت شارژ DC خودرو را جدا کن و تفنگی را وارد پورت کن تا صدای قفل شدن آن را بشنوی.

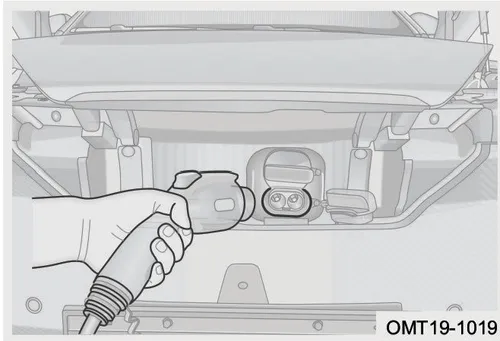

اتصال تفنگی شارژ DC به پورت شارژ خودرو
1. پایان شارژ: پس از اتمام شارژ، تفنگی را از پورت جدا کن.
2. بستن درپوشها: کاور محافظ پورت DC را ببند و درپوش پورت شارژ را ببند.
3. بازگرداندن تفنگی: تفنگی ایستگاه را سر جای خودش بگذار.
توجه
* در دمای شدید (خیلی بالا یا خیلی پایین)، زمان شارژ به طور خودکار افزایش مییابد تا از باتری ولتاژ بالا محافظت شود.
* در شارژ سریع DC، توصیه میشود وقتی شارژ باتری به ۹۰٪ رسید، تفنگی را جدا کنی و باتری را ۱۰۰٪ شارژ نکنی. این کار به حفظ سلامت و افزایش طول عمر باتری ولتاژ بالا کمک زیادی میکند.
تنظیمات میزان شارژ و دشارژ باتری
در مانیتور خودرو میتوانی تنظیمات زیر را مدیریت کنی:
تنظیم میزان شارژ (Energy settings)
میتوانی درصد شارژ (SOC) مورد نظرت را برای توقف خودکار فرآیند شارژ تنظیم کنی تا باتری بیش از حد شارژ نشود.

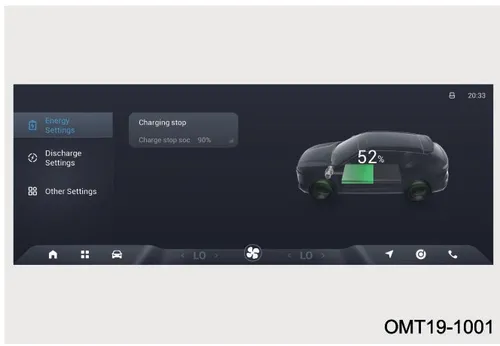

تنظیم میزان شارژ
تنظیمات دشارژ خارجی (Discharge settings)
این عملکرد (V2L) به تو اجازه میدهد از باتری خودرو برای روشن کردن وسایل برقی استفاده کنی. میتوانی درصد مشخصی از شارژ باتری (SOC) را تعیین کنی تا در صورت رسیدن شارژ خودرو به آن حد، دشارژ خارجی به طور خودکار متوقف شود تا خودروی شما بدون باتری نماند.

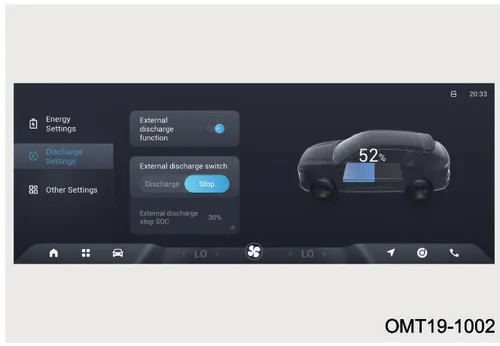

تنظیمهای نحوه تخلیه (دشارژ)
نکته
مطمئن شو که توان کل تجهیزات برقی متصل به خودرو از ۳.۳ کیلووات (3.3 kW) بیشتر نباشد.
