فونیکس FX EV — جداسازی اضطراری تفنگی شارژ، تجهیزات امدادی و بازکنهای اضطراری
برخی از موقعیتها در فونیکس FX EV نیازمند کارهای اضطراری هستند؛ مانند گیر کردن تفنگی شارژ، جک زدن بدون آسیب به باتری یا باز کردن دستی صندوق عقب. در این صفحه تمام ترفندها و روشهای کاربردی باز کردن و آزادسازیهای اضطراری خودرو را یاد میگیری.
روشهای باز کردن قفل و جدا کردن تفنگی شارژ
تفنگی شارژر فونیکس FX EV به سیستم قفل هوشمند ضدسرقت مجهز است. با وارد کردن تفنگی به پورت و شروع شارژ یا با قفل شدن دربهای خودرو، تفنگی شارژ هم به طور خودکار قفل میشود. برای جداسازی آن دو روش وجود دارد:
روش اول: روش معمولی و خودکار
وقتی قفل دربهای خودرو را باز میکنی، قفل تفنگی شارژ هم باز میشود.
توجه
اگر تا <b>۲ دقیقه</b> پس از باز کردن قفل دربها، تفنگی شارژ را از پورت بیرون نکشی، سیستم مجدداً تفنگی را قفل میکند. در این شرایط برای آزاد کردن آن، باید یک بار دیگر دربهای خودرو را با ریموت قفل و سپس باز کنی.

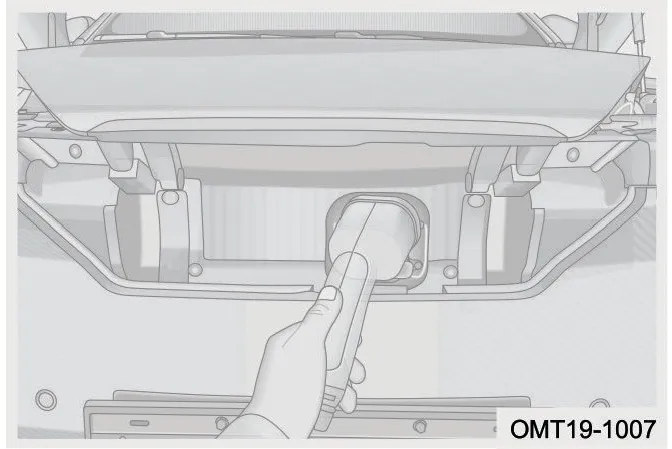

تفنگی شارژ در پورت شارژ
روش دوم: آزادسازی اضطراری و دستی
اگر تفنگی شارژ به دلایل الکترونیکی گیر کرده و تحت هیچ شرایطی از پورت شارژ جدا نمیشود، باید آن را به صورت دستی از زیر کاپوت آزاد کنی:

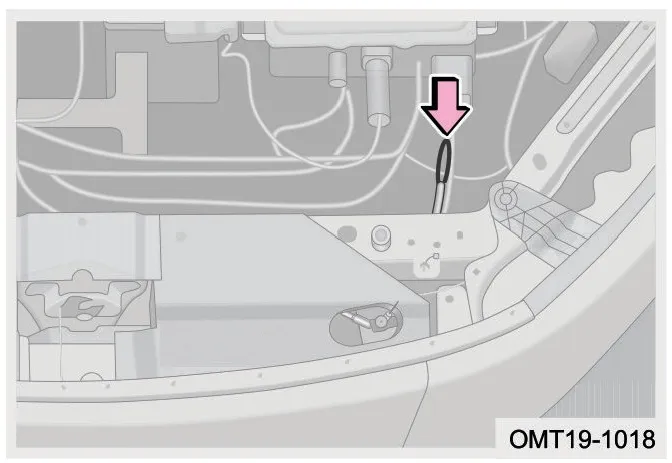

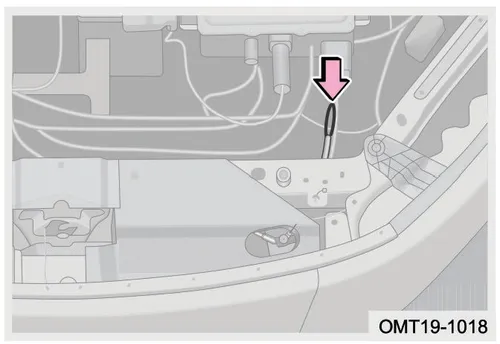

کابل آزادکن اضطراری تفنگی شارژ
1. بررسی عدم شارژ فعال: ابتدا از روی صفحه کیلومترشمار مطمئن شو که در حال حاضر خودرو در حال دریافت شارژ فعال نیست.
2. باز کردن قفل اول کاپوت: دستگیره بازکن درب موتور (کاپوت) داخل کابین را دو بار پیاپی بکش تا کاپوت آزاد شده و کمی بالا بپرد.
3. بالا بردن کاپوت: درب موتور را بالا ببر تا جکهای هیدرولیکی آن را ثابت نگه دارند.
4. کشیدن کابل آزادکن: کابل مخصوص سیم زردرنگ یا حلقه آزادکن اضطراری (مطابق تصویر بالا) را با دست بکش تا قفل فیزیکی پورت آزاد شود و بتوانی تفنگی را به راحتی بیرون بکشی.
راهنمای تجهیزات حفاظتی برای امدادرسانان
در زمان بروز حوادث یا تصادفات، نیروهای امدادی باید حتماً تجهیزات ایمنی لازم را با توجه به ولتاژ بالای سیستم برق خودرو همراه داشته باشند:

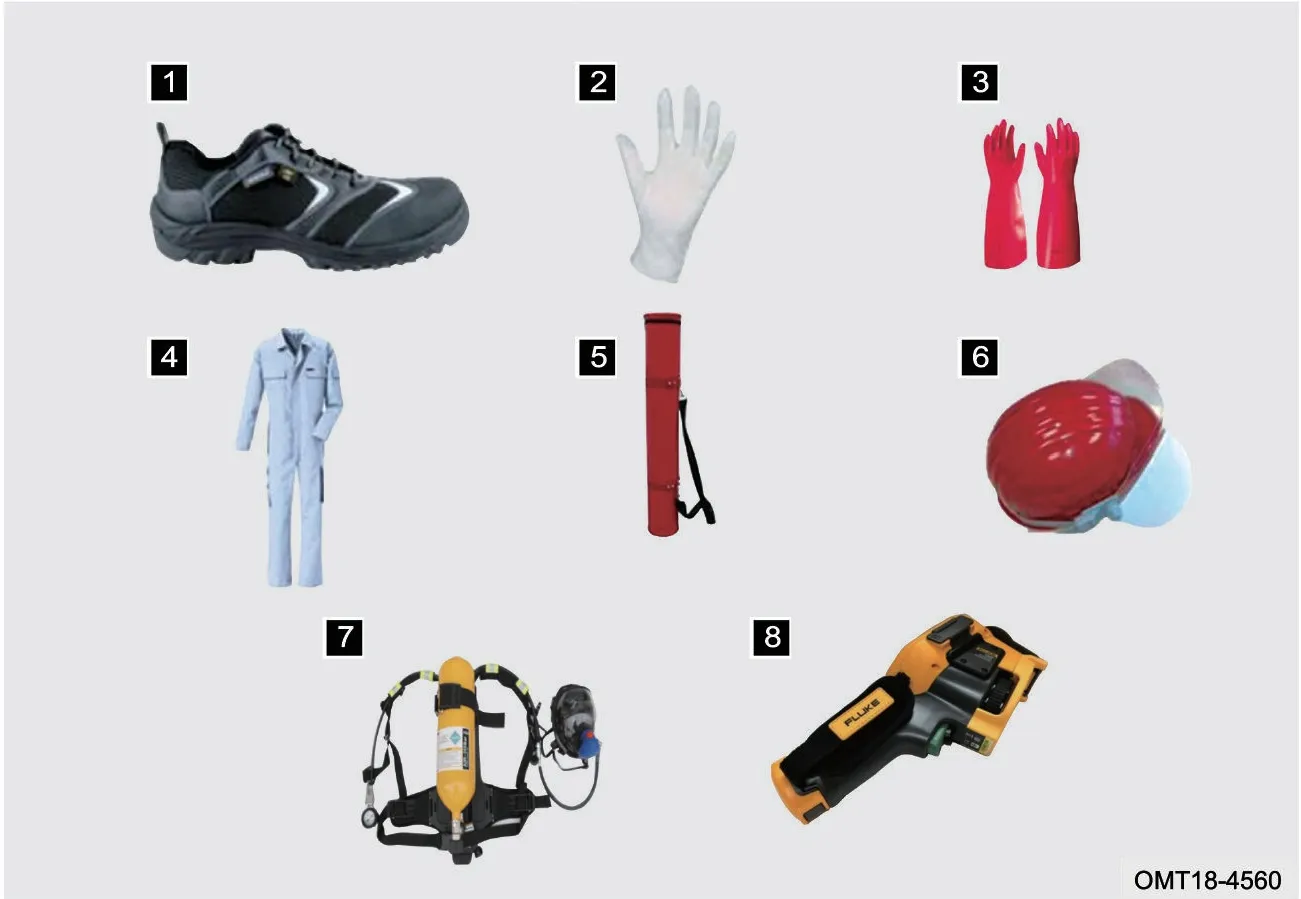

تجهیزات حفاظتی برای امداد و نجات
- ○ تجهیزات حفاظتی اولیه (عمومی):
- ○ ۱. کفش ایمنی عایق با مقاومت بالا
- ○ ۲. دستکش نخی
- ○ ۳. دستکش عایق جریان الکتریسیته (دستکشهای عایق برق)
- ○ تجهیزات مخصوص کار با ولتاژ بالا:
- ○ ۴. لباس عایق مخصوص تکنسینهای برق ولتاژ بالا
- ○ ۵. ورق لاستیکی عایق
- ○ ۶. کلاه ایمنی عایق به همراه عینک محافظ
- ○ تجهیزات مخصوص اطفای حریق:
- ○ ۷. ماسک اکسیژن تنفسی با هوای فشرده (سیستم تنفسی SCBA)
- ○ ۸. دوربین تصویربرداری حرارتی (ترموویژن برای سنجش دمای پکیج باتری)
هشدار
در صورت بروز حادثه، شخص امدادگر باید حتماً از وسایل حفاظتی اولیه استفاده کند و با توجه به موقعیت، تجهیزات ضد برق ولتاژ بالا یا اطفای حریق را به همراه داشته باشد. نادیده گرفتن این دستورالعملها خطرات مرگباری به همراه دارد.
راهنمای پارک کردن و خاموش کردن کامل خودرو
1. فعالسازی ترمز پارک برقی (EPB): ابتدا پدال ترمز را نگه دار و خودرو را کامل متوقف کن. دکمه P روی لیور (دسته) دنده را فشار بده تا وضعیت به پارک تغییر کرده و ترمز پارک برقی فعال شود.

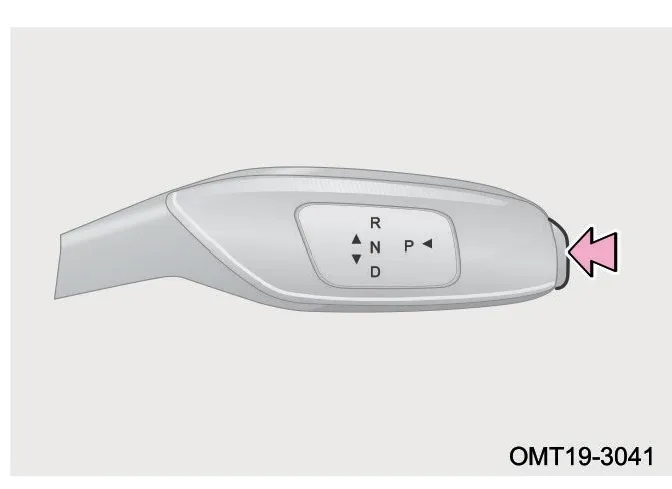

تصویر دکمه P روی لیور دنده
OMT19-3041
1. خاموش شدن خودکار و دستی خودرو: فونیکس FX EV به سه روش خاموش میشود (برق مدارهای الکتریکی قطع میشود):
- ○ خاموش شدن خودکار (تایمر ۳۰ دقیقهای): اگر خودرو را پارک کنی و دربها، کاپوت و صندوق بسته باشند و تا ۳۰ دقیقه هیچ کاری با خودرو انجام ندهی، سیستم به طور خودکار خاموش میشود.
- ○ خاموش شدن با قفل کردن ریموت: اگر صندلی راننده خالی باشد و تمام دربها کاملاً بسته باشند، با قفل کردن خودرو توسط ریموت، مدارها سریعاً قطع و خودرو خاموش میشود.
- ○ خاموش کردن دستی با مانیتور: اگر روی صندلی راننده نشستهای و درب راننده باز است، میتوانی دکمه لمسی Power-Off را روی مانیتور به مدت ۵ ثانیه نگه داری تا خودرو به طور مستقیم خاموش شود.

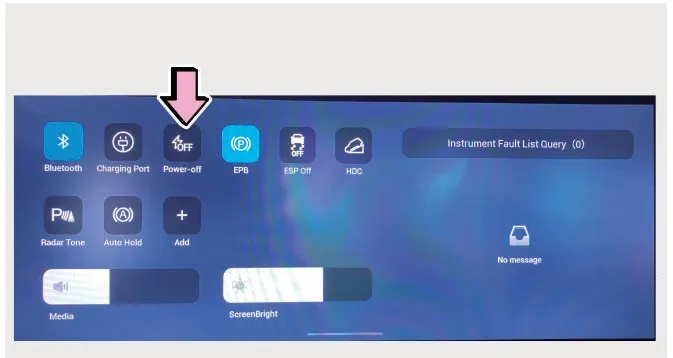

تصویر سوییچ لمسی power-off در مانیتور
OMT19-3010
چطور ترمز پارک برقی (EPB) را در حالت اضطراری آزاد کنیم؟
در زمان پارک بودن خودرو، اگر کلید دستی ترمز پارک برقی را به پایین فشار دهی، پدال ترمز را هم فشرده نگهداری و همزمان دکمه Power-Off مانیتور را لمس کنی تا خودرو خاموش شود، ترمز پارک به صورت اضطراری آزاد میماند.
توجه
از آزاد کردن اضطراری ترمز پارک فقط در زمان حمل امدادی خودرو روی کفی یا شرایط بسیار خاص استفاده کن.
نکات ایمنی جک زدن زیر خودرو
هنگام بالا بردن خودرو با جک، دقت کن که جک دقیقاً در محلهای مشخص شده زیر بدنه قرار بگیرد. قرار دادن اشتباه جک در زیر کف خودرو، میتواند باعث له شدن پکیج باتری ولتاژ بالا، پارگی کابلهای نارنجی یا آسیبهای فاجعهبار و پرهزینه شود.

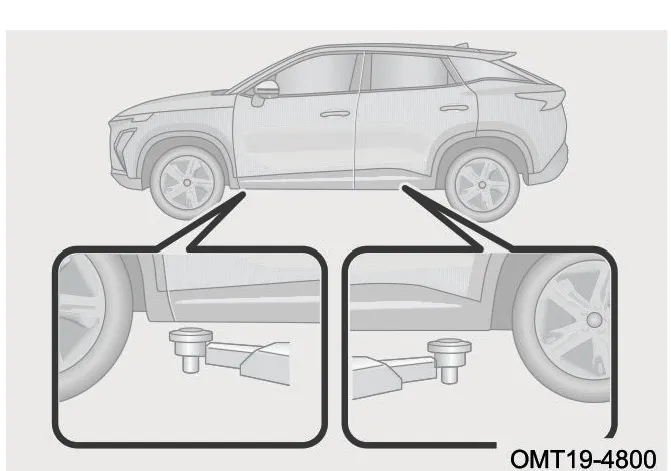

تصویر راهنمای محل جک زدن خودرو
OMT19-4800
باز کردن اضطراری درب صندوق عقب از داخل اتاق
اگر باتری ۱۲ ولت خودرو کاملاً خالی شده باشد یا سیستم قفل برقی درب صندوق از کار افتاده باشد، میتوانی صندوق عقب را به صورت دستی و مکانیکی باز کنی:
1. تکیهگاههای صندلیهای عقب را به سمت جلو بخوابان.
2. از داخل کابین وارد فضای صندوق عقب شو و درپوش دستگیره اضطراری درب صندوق را (که روی قاب داخلی قفل صندوق است) باز کن.
3. دستگیره اضطراری فلزی یا اهرم زیر درپوش را با دست به سمت راست بکش و رها کن. سپس درب صندوق را به سمت بیرون فشار بده تا باز شود.

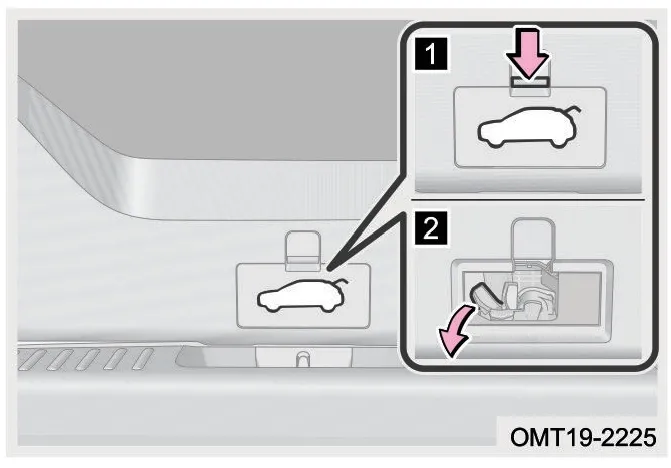

تصویر راهنمای باز کردن اضطراری درب صندوق عقب
OMT19-2225
