فونیکس FX EV — سیستم‌های دستیار رانندگی ELK، LKA و رادار نقطه کور (BSD)

در این بخش با نحوه کارکرد، تنظیمات، چراغ‌های نشانگر و محدودیت‌های سیستم‌های دستیار ایمنی حفظ مسیر اضطراری (ELK)، حفظ خودرو در بین خطوط (LKA) و سیستم تشخیص نقطه کور (BSD) در فونیکس FX EV آشنا می‌شوید. این سیستم‌ها به شما کمک می‌کنند تا رانندگی ایمن‌تر و بدون انحراف از مسیر را تجربه کنید.

سیستم حفظ اضطراری خودرو در مسیر (ELK)

سیستم ELK با استفاده از دوربین جلو و رادار عقب، انحراف خودرو از خطوط لاین یا لبه جاده و همچنین خطر تصادف با خودروهای روبرو یا خودروهای در حال سبقت را رصد کرده و در صورت نیاز، با چرخاندن ملایم فرمان خودرو را در لاین خود حفظ می‌کند.

فعال‌سازی سیستم ELK

1. خودرو را در وضعیت آماده به کار (READY) قرار دهید.
2. در صفحه نمایش به مسیر Vehicle Settings > Driver Assistance بروید.
3. گزینه emergency lane keeping را فعال کنید.

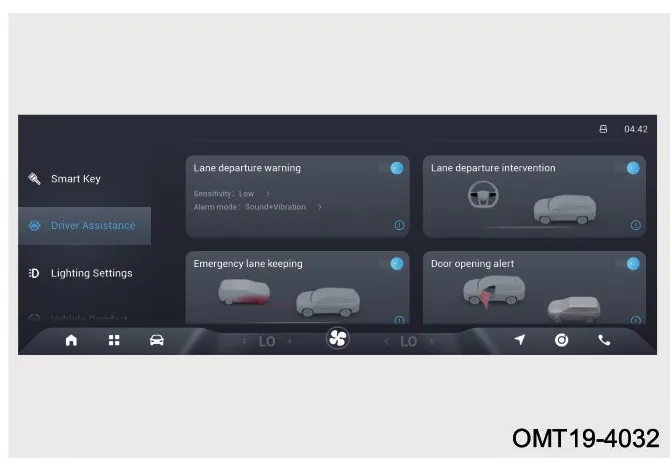

تنظیمات فعال‌سازی سیستم ELK
تنظیمات فعال‌سازی سیستم ELK
توجه
سیستم ELK پس از هر بار قرارگیری خودرو در وضعیت READY، به طور پیش‌فرض روشن و فعال می‌شود.

شرایط عملکردی سیستم ELK

  • ○ حالت آماده به کار (Ready): زمانی که سرعت خودرو حداقل 65Km/h باشد و خودروی هدف تحت نظارت سیستم قرار گیرد.
  • ○ حالت فعال (Active): زمانی که سرعت بالای 65Km/h باشد و خودروی هدف در حال نزدیک شدن به شما باشد.
  • ○ حالت محدود (Restricted): اگر سرعت خودرو کاهش یافته و به 60Km/h یا کمتر برسد.

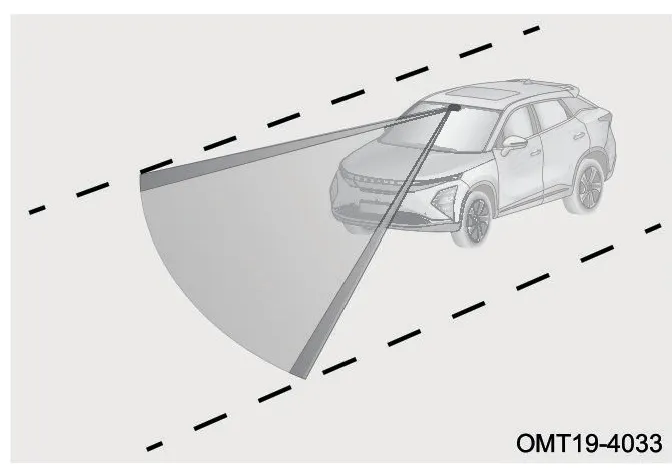

نمایش شماتیک کارکرد سیستم ELK
نمایش شماتیک کارکرد سیستم ELK
احتیاط:
* در پیچ‌های بزرگ جاده، راننده باید کنترل فعال‌تری روی خودرو داشته باشد.
* در شرایطی مانند افزایش لاین‌ها، ادغام لاین‌ها و شرایط پیچیده ترافیکی (تقاطع‌ها و ترافیک سنگین)، راننده باید کنترل کامل خودرو را حفظ کند.

چراغ‌های نشانگر سیستم ELK

  • ○ چراغ طوسی: سیستم روشن یا در وضعیت عملکرد محدود قرار دارد.
  • ○ چراغ سبز: سیستم در وضعیت آماده به کار (Ready) قرار دارد.
  • ○ چراغ قرمز چشمک‌زن: سیستم فعال شده و در حال اصلاح مسیر است.
  • ○ چراغ زرد ثابت: وجود ایراد فنی در سیستم ELK.

محدودیت‌های عملکردی سیستم ELK (چه زمانی سیستم کار نمی‌کند؟)

1. هنگام تغییر لاین ارادی.
2. عریض یا باریک شدن بیش از حد لاین‌ها.
3. نبود خط‌کشی واضح در جاده.
4. ترمزگیری شدید.
5. پیچیدن با سرعت بسیار بالا.
6. روشن بودن فلاشر.
7. تشخیص خط ممتد دوتایی همراه با روشن بودن راهنما.
8. وجود ایراد در سیستم فرمان برقی (EPS).
9. فعال شدن سیستم ABS یا کنترل پایداری (ESP).
10. فعال بودن سیستم‌های TJA (دستیار ترافیک) یا ICA (دستیار حرکت یکپارچه).
11. چرخاندن ارادی فرمان توسط راننده در حین اصلاح خودکار مسیر توسط ELK.
هشدار
در شرایط زیر هرگز از سیستم ELK استفاده نکنید؛ زیرا ممکن است منجر به تصادف شدید یا مرگ شود: ۱. رانندگی در جاده‌های نامناسب و ناهموار. ۲. رانندگی در مناطق کارگاه جاده‌ای و راهسازی. ۳. جاده‌های پر پیچ و خم. ۴. رانندگی در شب و تاریکی هوا. ۵. رانندگی با سبک اسپرت و تهاجمی. ۶. شرایط جوی نامساعد (برف، باران شدید، مه و ...).

سیستم دستیار حفظ خودرو در بین خطوط (LKA)

سیستم LKA خطوط جاده را از طریق دوربین چندمنظوره جلو تشخیص می‌دهد و با اعمال برنامه مداخله و اصلاح فرمان‌دهی، خودرو را دقیقاً در وسط لاین حفظ می‌کند.

شرایط عملکردی LKA

  • ○ فعال شدن: سرعت خودرو به 60Km/h یا بالاتر برسد.
  • ○ حالت آماده به کار: سرعت خودرو به 55Km/h یا کمتر کاهش یابد.

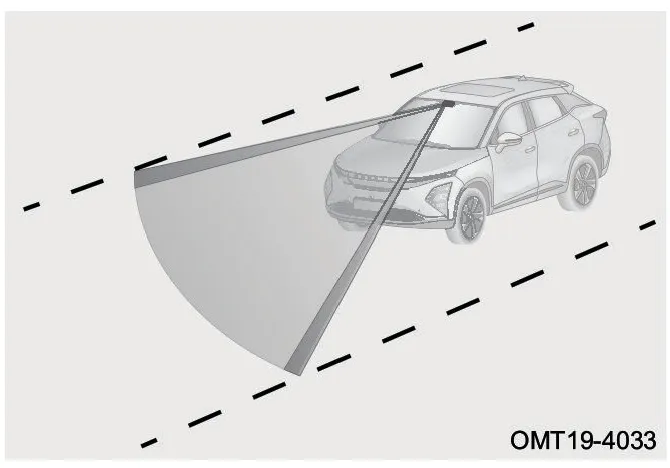

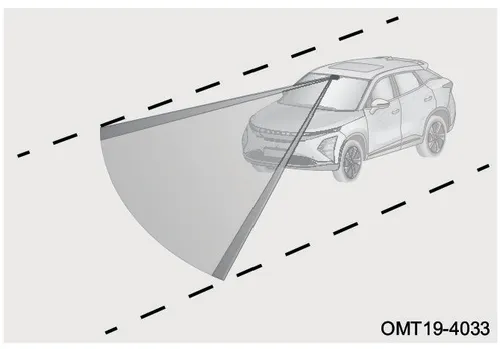

خودروی در حال حرکت بین خطوط
خودروی در حال حرکت بین خطوط
احتیاط:
راننده باید در پیچ‌های بزرگ، ادغام لاین‌ها و تقاطع‌ها یا ترافیک‌های سنگین، کنترل کامل خودرو را شخصاً به دست بگیرد.

چراغ‌های نشانگر سیستم LKA

محدودیت‌های عملکردی سیستم LKA

سیستم LKA در شرایطی مانند تغییر لاین ارادی، روشن بودن راهنما یا فلاشر، ترمزگیری یا شتاب‌گیری شدید، پیچیدن با سرعت بالا، رها کردن فرمان توسط راننده (عدم تشخیص دست روی فرمان) و چرخاندن دستی فرمان توسط راننده حین اصلاح مسیر غیرفعال می‌شود.
هشدار
در شرایط جاده نامناسب، مناطق راهسازی، جاده‌های پر پیچ و خم، رانندگی در شب، رانندگی اسپرت و شرایط جوی نامساعد (برف، باران، مه) به هیچ وجه از سیستم LKA استفاده نکنید.

سیستم دستیار تشخیص نقطه کور (BSD)

سیستم BSD برای پایش فضای اطراف و عقب خودرو طراحی شده است تا راننده را از وجود خودروها در نقاط کور چپ و راست مطلع کند. این سیستم پایه و اساس سیستم‌های دستیار تغییر لاین (LCA) و هشدار تردد از عقب (RCTA) است.

فعال‌سازی سیستم BSD

1. خودرو را در وضعیت آماده به کار (READY) قرار دهید.
2. از مانیتور خودرو به مسیر Vehicle Settings > Driver Assistance بروید.
3. گزینه Blind Spot Detection system را فعال کنید.

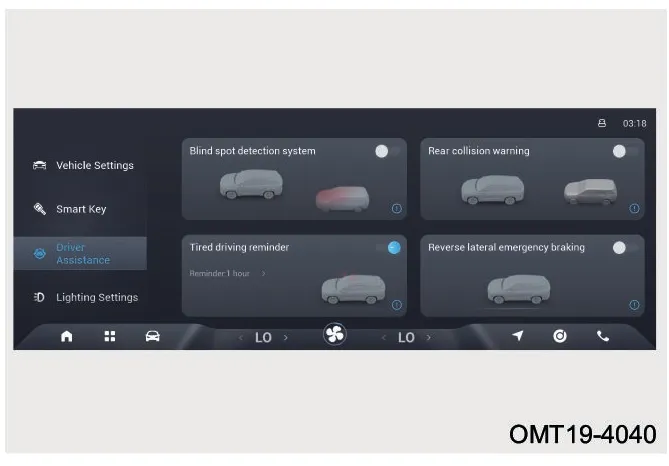

صفحه تنظیمات سیستم صوتی و تصویری خودرو برای فعال‌سازی سیستم تشخیص نقطه کور
صفحه تنظیمات سیستم صوتی و تصویری خودرو برای فعال‌سازی سیستم تشخیص نقطه کور
هشدار
سیستم تشخیص نقطه کور (BSD) صرفاً یک سیستم کمکی است و ممکن است در شرایط نامساعد جوی، ترافیکی یا جاده‌ای نتواند به درستی کار کند. راننده همواره باید آینه‌ها و فضای اطراف را شخصاً بررسی کند.
