FOWNIX FX EV — پیشگفتار و راهنمای تصویری: آشنایی اولیه با خودرو
به راهنمای سِویج برای خودروی برقی فونیکس (FOWNIX FX EV) خوش آمدید. در این بخش با اصول اولیه، امکانات ایمنی و راهنمای تصویری قطعات بیرونی، داشبورد و اجزای فنی این خودروی پیشرفته آشنا میشوید. مطالعه این راهنما به شما کمک میکند تا از امکانات خودروی خود به شکل ایمن و بهینه استفاده کنید.
چرا مطالعه راهنمای FOWNIX FX EV اهمیت دارد؟
برای استفاده و نگهداری درست از FOWNIX FX EV و آشنایی با امکانات آن، باید دستورالعملهای این راهنما را با دقت بخوانی. این دفترچه را در خودرو نگهداری کن تا همیشه به آن دسترسی داشته باشی. اگر تصمیم به فروش خودرو گرفتی، دفترچه را به مالک جدید تحویل بده تا بتواند از این اطلاعات استفاده کند.
تکنسینهای نمایندگیهای مجاز فونیکس (Fownix) آموزشهای تخصصی دیدهاند و خودروی شما را بهتر از هر کسی میشناسند. قطعات یدکی اصلی ارائه شده در این نمایندگیها، ایمنی شما را تضمین میکنند. هرگز قطعات یدکی و لوازم جانبی غیراصلی را روی خودرو نصب نکن؛ چرا که هرگونه دستکاری غیرمجاز روی عملکرد، ایمنی و دوام خودرو تاثیر منفی میگذارد.
بسته به تیپ و تجهیزات خودرو، ممکن است برخی از توضیحات و تصاویر این راهنما با خودروی شما تفاوت جزئی داشته باشد. اطلاعات، تصاویر و دستورالعملهای نوشتهشده در این راهنما صرفاً جنبه آموزشی دارند و مبنایی برای دعاوی حقوقی نیستند. شرکت مدیران خودرو میتواند طراحی یا مشخصات خودرو را در هر زمان و بدون اطلاع قبلی تغییر دهد. حقوق این اثر برای شرکت مدیران خودرو محفوظ است و هرگونه کپیبرداری بدون مجوز کتبی ممنوع است.
قطعات نمای جلوی FOWNIX FX EV کجا قرار دارند؟

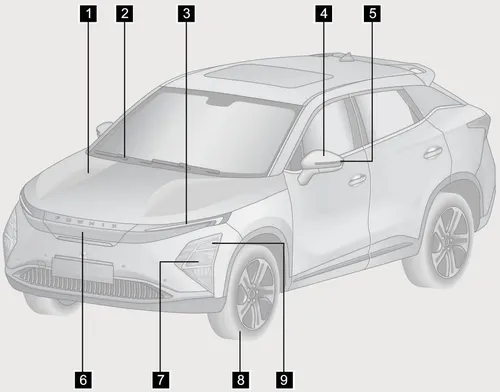

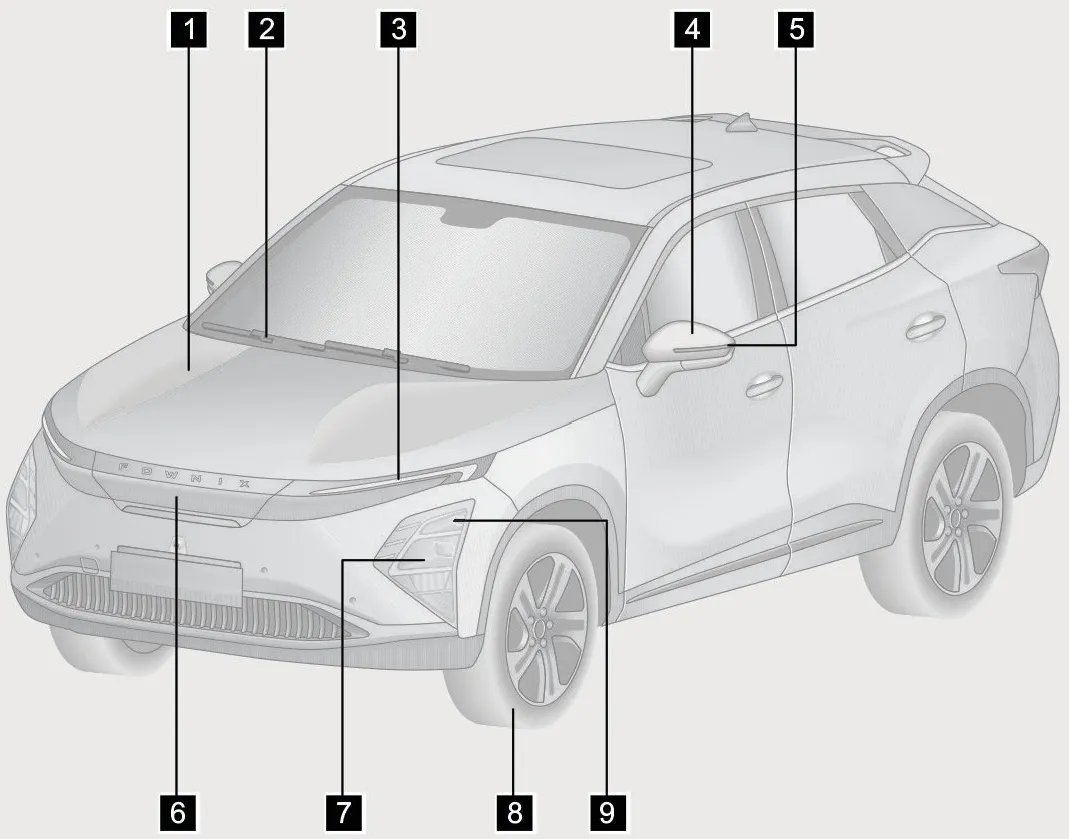

نمای بیرونی و قطعات بخش جلویی خودروی FOWNIX FX EV
- ○ درب موتور (کاپوت)
- ○ تیغه برفپاککن جلو
- ○ چراغ راهنمای جلو، چراغ پارک جلو و چراغ روز (دیلایت)
- ○ آینه جانبی
- ○ چراغ راهنمای جانبی
- ○ پورت شارژ برق AC/DC
- ○ چراغ نور پایین
- ○ تایر و رینگ
- ○ چراغ نور بالا
کدام بخشها در نمای عقب خودرو دیده میشوند؟

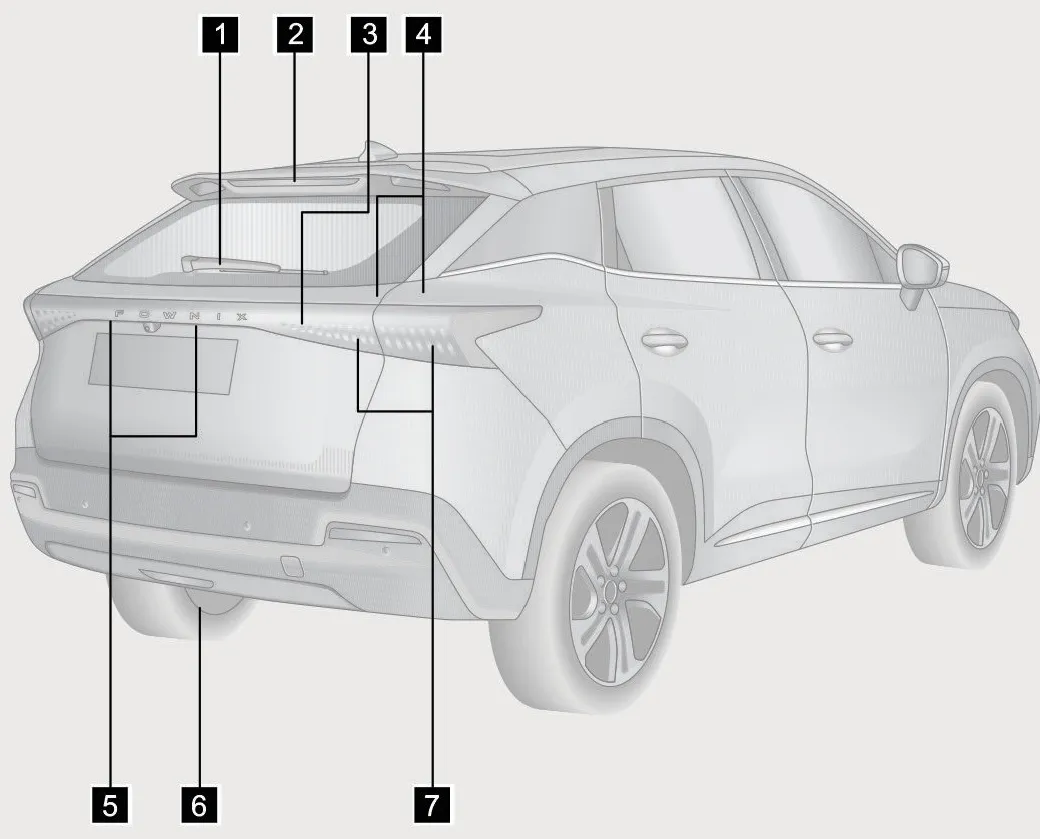

نمای عقب خودروی FOWNIX FX EV و محل قرارگیری چراغها و برفپاککن
- ○ ۱. تیغه برفپاککن عقب
- ○ ۲. چراغ ترمز بالایی (چراغ سوم ترمز)
- ○ ۳. چراغ دنده عقب
- ○ ۴. چراغ راهنمای عقب
- ○ ۵. چراغ پلاک
- ○ ۶. چراغ مهشکن عقب
- ○ ۷. چراغ ترمز اصلی
- ○ ۸. چراغ پارک عقب
دکمهها و کلیدهای کابین FOWNIX FX EV چه کاربری دارند؟
نمای دکمهها و بخشهای مختلف داشبورد FOWNIX FX EV
- ○ ۱. دسته کنترل چراغها و برفپاککن
- ○ ۲. دکمههای کنترل کروز کنترل روی فرمان
- ○ ۳. کیسه هوای (ایربگ) راننده
- ○ ۴. دکمههای کنترل سیستم صوتی و تصویری روی فرمان
- ○ ۵. اهرم تعویض دنده (شیفتر) پشت فرمان
- ○ ۶. بخش نمایشگر کیلومترشمار (صفحه آمپر دیجیتال)
- ○ ۷. بخش نمایشگر مالتیمدیا (سیستم صوتی و تصویری)
- ○ ۸. کلید درب صندوق عقب برقی، کلید تنظیم ارتفاع نور چراغهای جلو و دکمه باز کردن درپوش پورت شارژ AC/DC
- ○ ۹. اهرم باز کردن درب موتور (کاپوت)
- ○ ۱۰. پدال ترمز
- ○ ۱۱. پدال گاز
- ○ ۱۲. پنل کنترل سیستم تهویه مطبوع
- ○ ۱۳. جعبه داشبورد (داشبورد جلو سرنشین)
سیستمهای ولتاژ بالا، ولتاژ پایین و ایربگها کجا نصب شدهاند؟

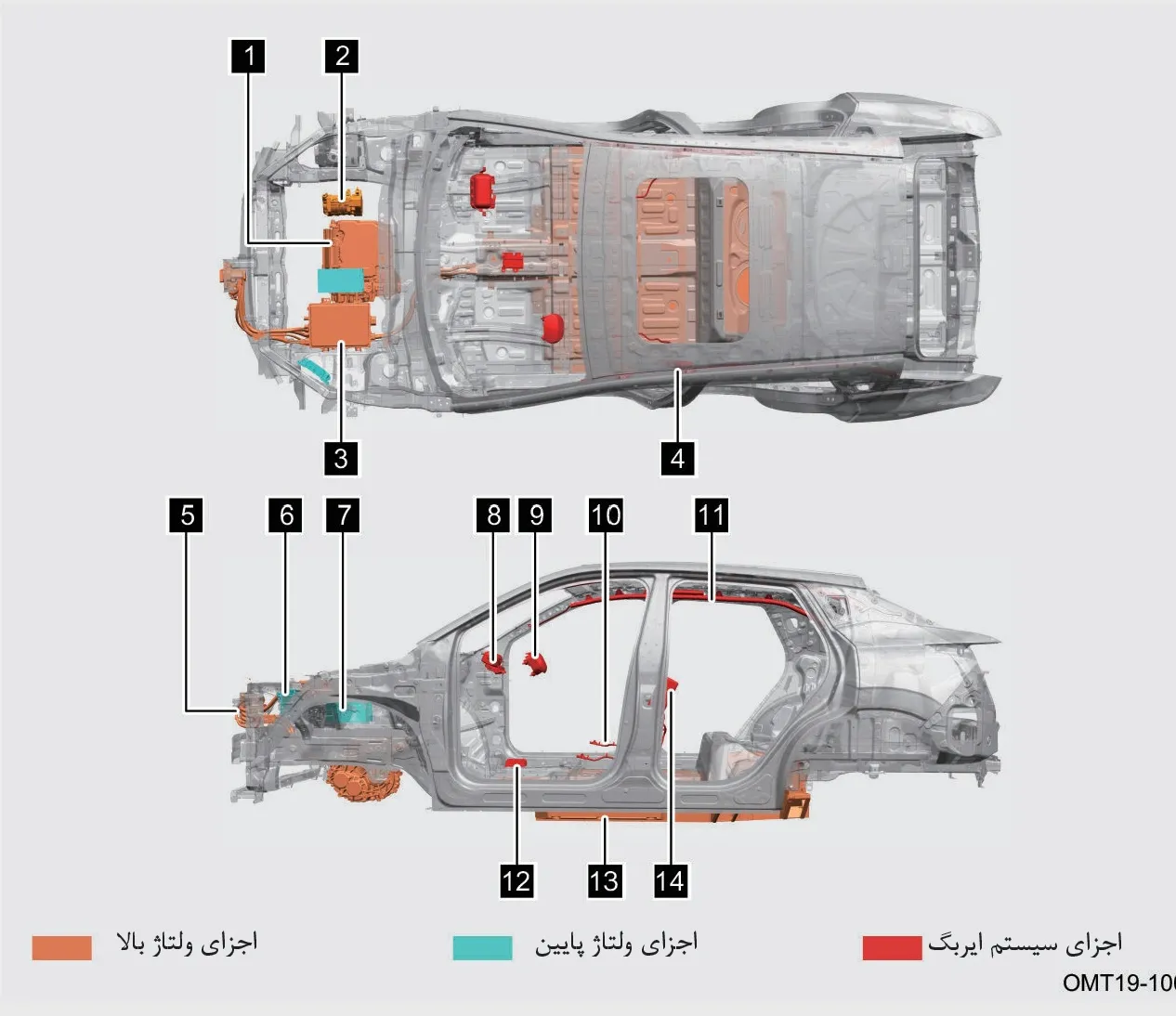

نمای فنی خودرو و موقعیت اجزای ولتاژ بالا، ولتاژ پایین و سیستم ایربگ FOWNIX FX EV
راهنمای رنگبندی سیستمهای برقی و ایمنی
- ○ اجزای سیستم ایربگ (قرمز): این سیستم شامل کیسههای هوای مختلف برای حفاظت از سرنشینان در تصادفات است.
- ○ اجزای سیستم ولتاژ پایین (آبی): این بخش شامل سیستمهای برقی استاندارد خودرو و باتری ۱۲ ولت معمولی است.
- ○ اجزای سیستم ولتاژ بالا (نارنجی): این بخش شامل باتری اصلی خودرو، موتور الکتریکی، کابلهای فشار قوی و پورتهای شارژ است.
معرفی قطعات فنی و ایمنی خودرو
۱. مجموعه موتور الکتریکی ۲. کمپرسور برقی سیستم تهویه ۳. مجموعه شارژر و واحد توزیع قدرت (CDU) ۴. کیسه هوای (ایربگ) پردهای سمت چپ ۵. کابل داخلی پورت شارژ ۶. واحد کنترل خودرو (VCU) ۷. باتری خودرو (۱۲ ولتی ولتاژ پایین) ۸. کیسه هوای (ایربگ) سرنشین جلو ۹. کیسه هوای (ایربگ) راننده ۱۰. کیسه هوای (ایربگ) جانبی صندلی جلو راست ۱۱. کیسه هوای (ایربگ) پردهای سمت راست ۱۲. واحد کنترل سیستم ایربگ ۱۳. مجموعه باتری ولتاژ بالا (بسته باتری اصلی) ۱۴. کیسه هوای (ایربگ) جانبی صندلی جلو چپ
کد مرجع: OMT19-1000
