X55 Pro Li — تعویض تیغه برفپاککن و سیستم روشنایی: راهنمای کامل
تیغههای کهنه برفپاککن دید رانندگی را کم میکنند و سیستم روشنایی X55 Pro Li برای ایمنی در شب و شرایط جوی مختلف طراحی شده است. در این صفحه مراحل تعویض تیغه جلو (دو نوع A و B) و عقب، نحوه کار با دسته چراغ و راهنما، چراغ نور بالا و مهشکن، تنظیم ارتفاع نور، و چراغهای داخلی و صندوق را یاد میگیرید.
چطور تیغه برفپاککن جلو نوع A را عوض کنیم؟
گام ۱: در عرض ۳ ثانیه پس از قرار دادن دکمه استارت در موقعیت OFF، دسته برفپاککن را در موقعیت «MIST» قرار دهید. با این کار سیستم برفپاککن در حالت سرویس قرار میگیرد.

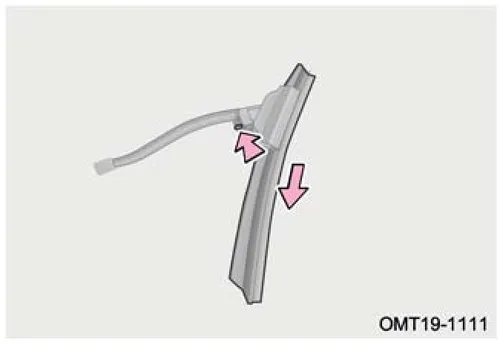

تصویر بازویی و تیغه برف پاککن نوع A در حالت سرویس
OMT19-1111
گام ۲: بازویی برفپاککن جلو را از روی شیشه بلند کرده و در همان حال نگه دارید.
گام ۳: همزمان با فشار دادن گیره قفلی، تیغه برفپاککن را به سمت پایین بکشید تا از بازویی خارج شود.
گام ۴: تیغه برفپاککن جدید را به ترتیب برعکس روش باز کردن نصب کنید و گیره قفلی تیغه را به درستی چفت کنید.
گام ۵: پس از اتمام نصب، کارکرد صحیح برفپاککن جلو را تست کنید.
چطور تیغه برفپاککن جلو نوع B را عوض کنیم؟
گام ۱: در عرض ۳ ثانیه پس از قرار دادن دکمه استارت در موقعیت OFF، دسته برفپاککن را در موقعیت «MIST» قرار دهید. با این کار سیستم برفپاککن در حالت سرویس قرار میگیرد.

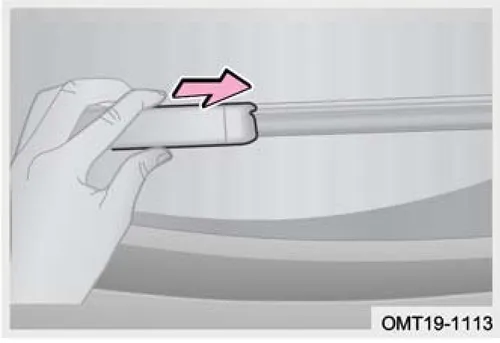

تصویر نحوه آزاد کردن گیره قفلی تیغه برف پاککن نوع B
OMT19-1113
گام ۲: بازویی برفپاککن جلو را از روی شیشه بلند کرده و در همان حال نگه دارید.
گام ۳: ضمن این که گیره قفلی را از هر دو طرف فشار دادهاید، تیغه برفپاککن را به سمت بیرون بکشید تا از بازویی خارج شود.
گام ۴: تیغه برفپاککن جدید را به ترتیب برعکس روش باز کردن نصب کنید و گیره قفلی تیغه را به درستی چفت کنید.
گام ۵: پس از اتمام نصب، کارکرد صحیح برفپاککن جلو را تست کنید.
چطور تیغه برفپاککن عقب را عوض کنیم؟
گام ۱: بازویی برفپاککن عقب را از روی شیشه بلند کرده و در همان حال نگه دارید.
گام ۲: تیغه برفپاککن را توسط دست در جهت نشاندادهشده در تصویر از بازویی جدا کنید.

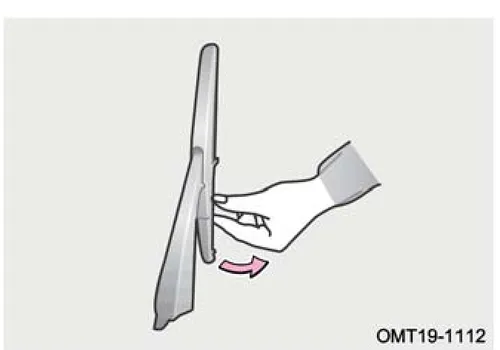

تصویر نحوه جدا کردن تیغه برف پاککن عقب
OMT19-1112
گام ۳: تیغه برفپاککن جدید را به ترتیب برعکس روش باز کردن نصب کنید و از جا افتادن آن مطمئن شوید.
گام ۴: پس از اتمام نصب، کارکرد صحیح برفپاککن عقب را تست کنید.
نکته
پیشنهاد میشود برای تعویض تیغه برفپاککن به نمایندگیهای مجاز مدیران خودرو مراجعه کنید تا این کار توسط تکنسینهای خدمات پس از فروش انجام شود.
توجه
قبل از شروع رانندگی اطمینان حاصل کنید که برفپاککنها در موقعیت اصلی خود قرار گرفتهاند. در غیر این صورت سیستم برفپاککن آسیب میبیند و میتواند باعث بروز تصادف شود.
۲-۱۰ سیستم روشنایی
چراغهای بیرونی
دسته چراغ و راهنما
دکمه استارت را در موقعیت ON قرار دهید و دسته چراغ و راهنما را در موقعیتهای زیر قرار دهید:
1. حالت اتوماتیک چراغها «AUTO»: سیستم بهصورت خودکار شدت نور محیط بیرون را بررسی میکند و بر اساس آن روشن یا خاموش شدن چراغهای پارک و چراغ نور پایین را کنترل میکند.

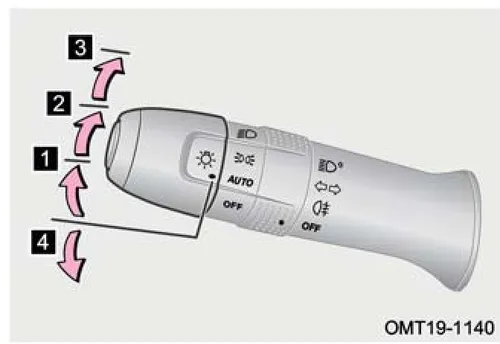

دیاگرام دسته چراغ و راهنما با شمارهگذاری بخشهای مختلف
1. چراغ پارک « »: چراغهای پارک جلو و عقب، چراغ پلاک، چراغهای فضای داخل کابین و چراغ زمینه داشبورد و کلیدها روشن میشوند.
2. چراغ نور پایین « »: چراغهای نور پایین روشن میشوند و چراغهای پارک نیز در وضعیت روشن باقی میمانند.
3. موقعیت خاموش «OFF»: چراغها خاموش میشوند.
نکته
اگر قصد دارید خودرو را به مدت طولانی پارک کنید و یا در زمانی که میخواهید خودرو را ترک کنید، مطمئن شوید که دسته چراغ و راهنما در موقعیت خاموش قرار دارد تا از خالی شدن باتری خودرو جلوگیری شود. در غیر این صورت ممکن است خودرو نتواند روشن شود.
چراغ نور بالا
روشن و خاموش کردن چراغ نور بالا

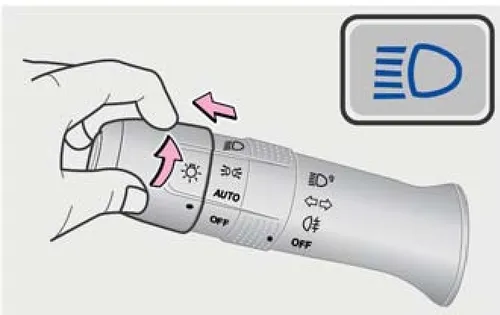

تصویر نحوه روشن و خاموش کردن چراغ نور بالا
OMT19-1150
زمانی که چراغ نور پایین روشن است، دسته چراغ را به سمت داشبورد کشیده و رها کنید تا چراغ نور بالا روشن شود. برای خاموش کردن چراغ نور بالا، دسته چراغ را به سمت غربیلک فرمان کشیده و رها کنید.
فلاش نور بالا (چراغ سبقت)

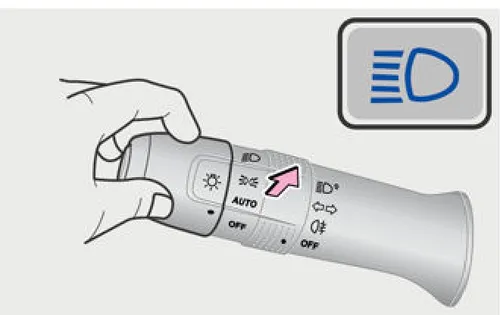

تصویر نحوه استفاده از فلاش نور بالا (چراغ سبقت)
OMT19-1160
دسته چراغ را یک بار به سمت غربیلک فرمان کشیده و رها کنید تا چراغ نور بالا یک بار روشن و خاموش شود. همزمان با فلاش نور بالا، نشانگر چراغ نور بالا در صفحه کیلومترشمار نیز یک بار روشن و خاموش میشود.
نکته
در زمان خاموش بودن چراغ نور پایین هم میتوانید از فلاش نور بالا استفاده کنید.
چراغهای راهنما

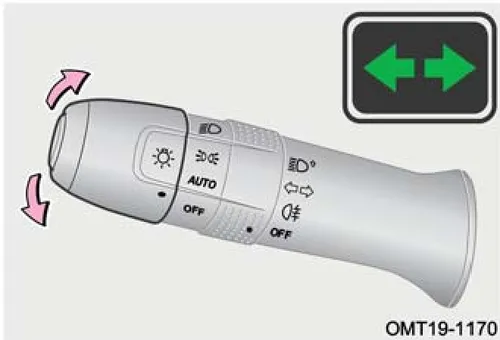

تصویر نحوه استفاده از چراغهای راهنما
OMT19-1170
دکمه استارت را در موقعیت ON قرار داده و دسته راهنما را حرکت دهید.
- ○ دسته راهنما را به سمت بالا بکشید: چراغهای راهنمای سمت راست روشن شوند.
- ○ دسته راهنما را به سمت پایین بکشید: چراغهای راهنمای سمت چپ روشن شوند.
با روشن شدن چراغهای راهنما، نشانگر چراغ راهنما در صفحه کیلومترشمار به حالت چشمکزن در میآید. پس از اتمام دور زدن، دسته راهنما بهطور خودکار به موقعیت وسط باز میگردد.
عملکرد کمکی اعلام تغییر لاین با چراغ راهنما
زمانی که دکمه استارت در موقعیت ON قرار دارد، اگر دسته راهنما را یک بار بهطور کوتاه و لحظهای تا نیمه بکشید و رها کنید (دسته راهنما نباید بهطور کامل به سمت پایین یا بالا کشیده شود)، چراغهای راهنما ۳ بار چشمک زده و خاموش خواهند شد.
نکته
اگر زاویه چرخش غربیلک فرمان کم باشد، ممکن است دسته راهنما بهطور خودکار به موقعیت وسط باز نگردد.
چراغ مهشکن جلو (در صورت تجهیز)

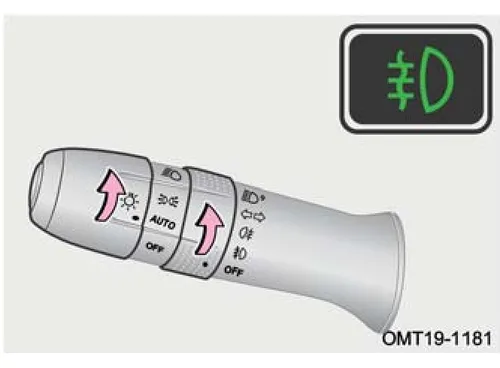

تصویر دسته کنترل چراغها و آیکون مهشکن جلو
OMT19-1181
دکمه استارت را در موقعیت ON قرار دهید. زمانی که چراغهای پارک روشن است، کلید چرخشی چراغ مهشکن را به سمت موقعیت « 📴 » بچرخانید تا چراغهای مهشکن جلو روشن شوند.
برای خاموش کردن چراغ مهشکن جلو، کلید چرخشی چراغ مهشکن را یک بار دیگر به سمت موقعیت « 📴 » بچرخانید و یا دکمه استارت را در موقعیت OFF قرار دهید.
عملکرد کمکی چراغ مهشکن جلو (در صورت تجهیز)
زمانی که دکمه استارت در موقعیت ON قرار داشته و سرعت حرکت خودرو کمتر از 40km/h بوده و چراغ نور پایین نیز روشن باشد، اگر چراغ راهنما روشن شود و یا اگر غربیلک فرمان با زاویه بیشتر از ۴۰ درجه چرخانده شود، چراغ مهشکن جلو بهطور خودکار روشن میشود.
در صورت وجود هر یک از شرایط زیر، عملکرد کمکی چراغ مهشکن جلو خاموش میشود:
- ○ اگر دکمه استارت در موقعیت ACC یا OFF قرار گیرد.
- ○ اگر چراغ راهنما خاموش شود یا مقدار چرخش غربیلک فرمان به کمتر از ۱۰ درجه برگردد.
- ○ اگر چراغ نور پایین خاموش شود.
- ○ اگر سرعت خودرو بیشتر از 40km/h شود.
چراغ مهشکن عقب

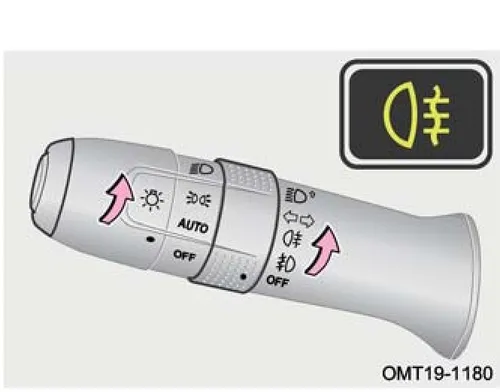

تصویر دسته راهنما و نحوه فعالسازی چراغ مهشکن عقب
OMT19-1180
دکمه استارت را در موقعیت ON قرار دهید. زمانی که چراغ مهشکن جلو یا چراغ نور پایین روشن است، کلید چرخشی چراغ مهشکن را به سمت موقعیت « $O\ddagger$ » بچرخانید تا چراغهای مهشکن عقب روشن شوند.
در صورت قرار گرفتن دکمه استارت در موقعیت OFF یا چرخاندن مجدد کلید چراغ مهشکن به سمت موقعیت « $O\ddagger$ »، چراغهای مهشکن عقب خاموش خواهند شد.
نکته
- اگر چراغهای مهشکن جلو یا چراغ نور پایین را خاموش کنید، چراغهای مهشکن عقب نیز بهصورت همزمان خاموش میشوند.
- قوانین محلی در مورد استفاده از چراغهای مهشکن را رعایت کنید.
کلید تنظیم ارتفاع نور چراغ جلو
کلید تنظیم ارتفاع نور چراغ جلو دارای ۴ سطح تنظیم ۰ و ۱ و ۲ و ۳ میباشد. سطح ارتفاع نور چراغ جلو را میتوان بر اساس تعداد سرنشینان و بار وارده به خودرو توسط این کلید تنظیم کرد. زمانی که کلید در موقعیت ۰ قرار دارد، ارتفاع نور چراغهای جلو در بالاترین موقعیت خواهد بود.

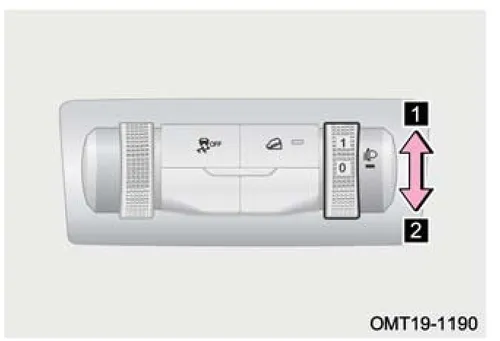

کلید تنظیم ارتفاع نور چراغ جلو و سایر کلیدهای کنترلی
OMT19-1190
1. برای بالا بردن ارتفاع نور چراغها، کلید را به سمت بالا بچرخانید.
2. برای پایین آوردن ارتفاع نور چراغها، کلید را به سمت پایین بچرخانید.
چراغ ترمز
با فشار دادن پدال ترمز، چراغهای ترمز عقب و چراغ ترمز بالایی روشن میشوند.
چراغ دنده عقب
اگر دکمه استارت را در موقعیت ON قرار داده و دسته دنده را در موقعیت R قرار دهید، چراغهای دنده عقب روشن میشوند.
چراغ پلاک
دکمه استارت را در موقعیت ON قرار داده و دسته چراغ و راهنما را در موقعیت « 🔅 » قرار دهید تا چراغهای پلاک روشن شوند. از این چراغها برای روشنایی پلاک انتظامی خودرو در تاریکی استفاده میشود.
چراغهای داخلی
چراغ سقفی جلویی
چراغ سقفی با کلید چرخشی (نوع A)

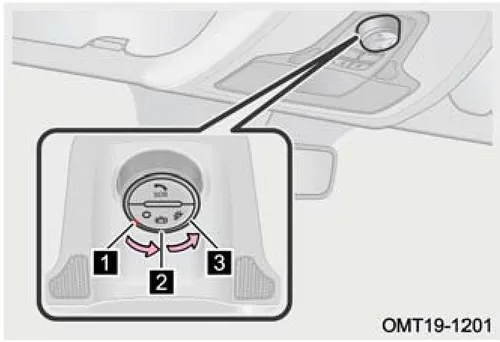

تصویر کلید چرخشی چراغ سقفی نوع A و وضعیتهای مختلف آن
OMT19-1201
1. خاموش کردن: زمانی که کلید در وضعیت درب یا چراغ مطالعه قرار دارد، اگر کلید چراغ سقفی را به سمت « O » بچرخانید، چراغ سقفی خاموش میشود.
2. کلید وضعیت درب: اگر کلید چراغ سقفی را در موقعیت « 🚗 » قرار دهید، چنانچه هر کدام از دربهای خودرو باز شده و باز بماند، چراغ سقفی به مدت ۳ دقیقه روشن مانده و سپس با کاهش تدریجی نور خاموش خواهد شد.
3. چراغ مطالعه: کلید چراغ سقفی را به سمت « 💡 » بچرخانید تا چراغ سقفی روشن شود.
چراغ سقفی با کلید فشاری (نوع B)

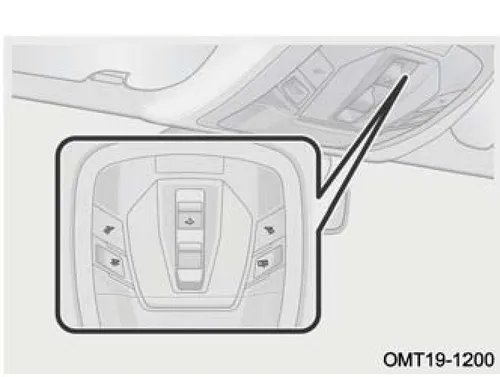

تصویر پنل کلیدهای فشاری چراغ سقفی نوع B
OMT19-1200
- ○ کلید « 💡 » را فشار دهید تا مجموعه چراغ سقفی روشن شود.
- ○ اگر کلید « 🚗 » را فشار دهید، چنانچه هر کدام از دربهای خودرو باز شده و باز بماند، مجموعه چراغ سقفی جلویی و چراغ سقفی صندلی عقب ردیف دوم روشن میشوند.
- ○ اگر کلید « 💡ـ » را فشار دهید، چراغ مطالعه سمت چپ روشن میشود.
- ○ اگر کلید « ـ💡 » را فشار دهید، چراغ مطالعه سمت راست روشن میشود.
چراغ سقفی عقبی (در صورت تجهیز)
کلید چراغ سقفی عقبی را فشار دهید تا چراغ روشن شود. برای خاموش کردن چراغ سقفی عقبی، کلید آن را یک بار دیگر فشار دهید.
چراغ محفظه صندوق
وقتی که درب صندوق باز میشود، چراغ داخل محفظه صندوق بهطور خودکار روشن میشود و با بسته شدن درب صندوق، چراغ بلافاصله خاموش میشود.
