X55 Pro Li — چراغهای هشدار، غربیلک فرمان و برفپاککن: راهنمای آمادگی
این صفحه ادامه فصل آمادگی برای رانندگی X55 Pro Li است. ابتدا چراغهای هشدار کیلومترشمار — از جمله دمای موتور، TPMS، EPC، گیربکس، EPS و فشار روغن — را میخوانید؛ سپس نحوه استفاده از غربیلک فرمان (بوق، گرمکن و تنظیم)، آینههای داخل و جانبی، و سیستم برفپاککن و شیشهشوی را یاد میگیرید.
چراغهای هشدار کیلومترشمار
| نام | تصویر نشانگر / چراغ هشدار | توضیحات |
|---|---|---|
| نشانگر هشدار دمای آب موتور | !نشانگر هشدار دمای آب موتور | روشن شدن این نشانگر یعنی دمای مایع خنککننده موتور خیلی بالا است. خودرو را به یک منطقه امن هدایت کنید و متوقف کنید؛ اجازه دهید موتور به مدت چند دقیقه در حالت درجا روشن بماند و سپس آن را خاموش کنید. هرچه زودتر برای بازدید و تعمیر با نمایندگی مجاز مدیران خودرو تماس بگیرید. |
| نشانگر هشدار سیستم پایش فشار باد تایر (TPMS) | !نشانگر هشدار سیستم پایش فشار باد تایر | از این نشانگر هشدار برای نشان دادن نادرست بودن فشار باد تایرها استفاده میشود. بررسی کنید آیا فشار باد تایر خیلی کم است یا دمای تایر خیلی بالا. اگر فشار باد تایر صحیح است، برای بازدید و تعمیر به نمایندگی مجاز مدیران خودرو مراجعه کنید. |
| نشانگر کنترل الکترونیکی موتور (EPC) | !نشانگر کنترل الکترونیکی موتور | برای اعلام هشدار به راننده درباره وجود ایراد در سیستم کنترل الکترونیکی موتور از این چراغ استفاده میشود. هرچه زودتر برای بازدید و تعمیر به نمایندگی مجاز مدیران خودرو مراجعه کنید. |
| نشانگر هشدار ایراد موتور | !نشانگر هشدار ایراد موتور | برای اعلام هشدار به راننده درباره وجود ایراد در موتور از این چراغ استفاده میشود. هرچه زودتر برای بازدید و تعمیر به نمایندگی مجاز مدیران خودرو مراجعه کنید. |
| نام | تصویر نشانگر / چراغ هشدار | توضیحات |
|---|---|---|
| نشانگر هشدار ایراد گیربکس | !نشانگر هشدار ایراد گیربکس | این نشانگر برای اعلام هشدار به راننده درباره وجود ایراد در سیستم گیربکس مورد استفاده قرار میگیرد. هرچه زودتر برای بازدید و تعمیر به نمایندگی مجاز مدیران خودرو مراجعه کنید. |
| چراغ هشدار سیستم فرمان برقی (EPS) | !چراغ هشدار سیستم فرمان برقی (EPS) | این چراغ برای اعلام هشدار به راننده درباره وجود ایراد در سیستم فرمان برقی مورد استفاده قرار میگیرد. هرچه زودتر برای بازدید و تعمیر به نمایندگی مجاز مدیران خودرو مراجعه کنید. |
| نشانگر هشدار فشار پایین روغن موتور | !نشانگر هشدار فشار پایین روغن موتور | این نشانگر برای اعلام هشدار به راننده درباره پایین بودن فشار روغن موتور مورد استفاده قرار میگیرد. در اینگونه شرایط بلافاصله خودرو را در یک مکان ایمن متوقف کنید و فوراً برای بازدید و تعمیر با نمایندگی مجاز مدیران خودرو تماس بگیرید. |
۲-۷ غربیلک فرمان
بوق (نوع A)
برای استفاده از بوق، روی تصویر حکشده بوق روی غربیلک فرمان یا اطراف آن فشار دهید.
تصویر غربیلک فرمان - نوع A
OMT19-1010
بوق (نوع B)
برای استفاده از بوق، روی تصویر حکشده بوق روی غربیلک فرمان یا اطراف آن فشار دهید.

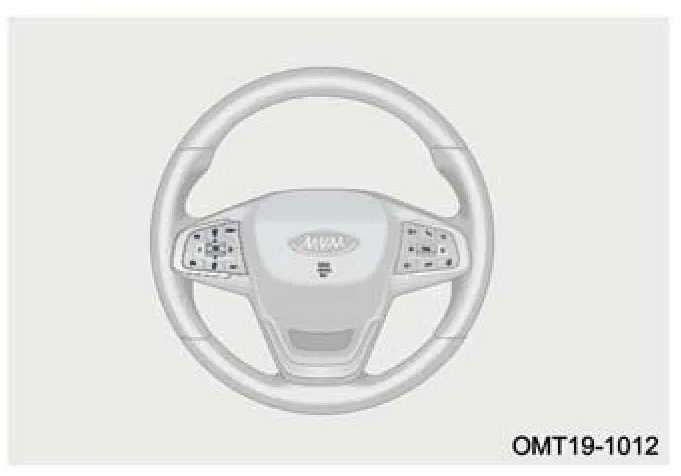

تصویر غربیلک فرمان - نوع B
OMT19-1012
نکته
قوانین محلی درباره استفاده از بوق خودرو را رعایت کنید.
بوق (نوع C)
برای استفاده از بوق، روی تصویر حکشده بوق روی غربیلک فرمان یا اطراف آن فشار دهید.

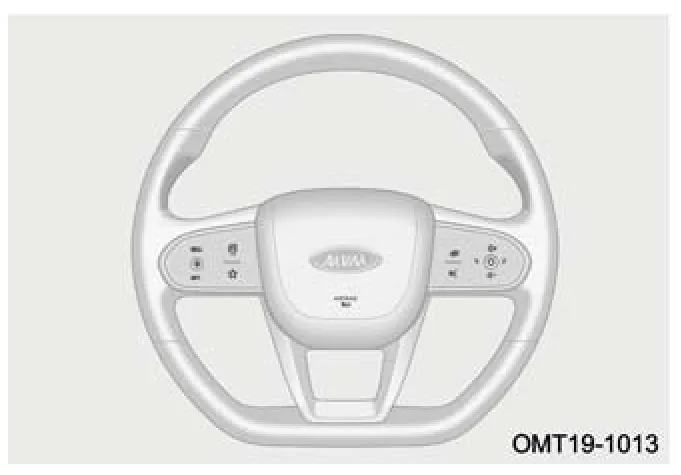

تصویر غربیلک فرمان - نوع C
OMT19-1013
نکته
قوانین محلی درباره استفاده از بوق خودرو را رعایت کنید.
گرمکن غربیلک فرمان (در صورت تجهیز)
دکمه گرمکن را فشار دهید تا گرمکن غربیلک فرمان فعال شود؛ همزمان چراغ زمینه دکمه هم روشن میشود. با فشار دوباره دکمه، گرمکن غربیلک فرمان و چراغ زمینه دکمه خاموش میشوند.

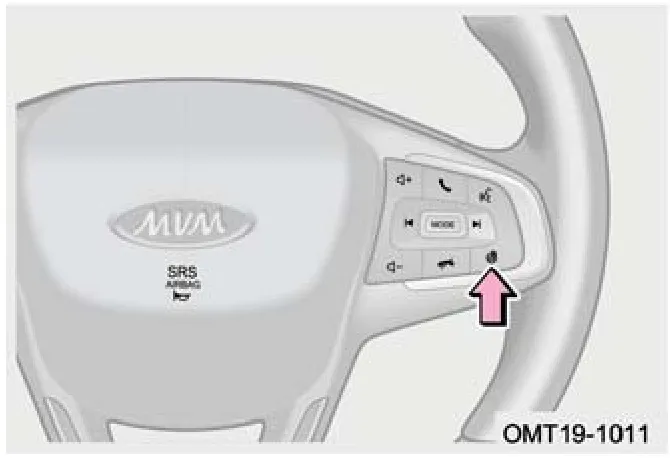

محل دکمه گرمکن غربیلک فرمان
توجه
گرمکن غربیلک فرمان فقط وقتی روشن میشود که شرایط زیر برقرار باشد:
- موتور روشن باشد.
- ولتاژ باتری در حد قابل قبول باشد.
- دکمه گرمکن غربیلک فرمان فشرده شده باشد.
در صورت وجود هر یک از شرایط زیر، گرمکن غربیلک فرمان پس از مدتی روشن ماندن خاموش میشود:
- موتور خاموش شود.
- دکمه گرمکن غربیلک فرمان دوباره فشار داده شود.
تنظیم غربیلک فرمان
برای تنظیم غربیلک فرمان، خودرو را در یک مکان امن و دور از مسیر اصلی جاده متوقف کنید و دکمه استارت را در موقعیت OFF قرار دهید:

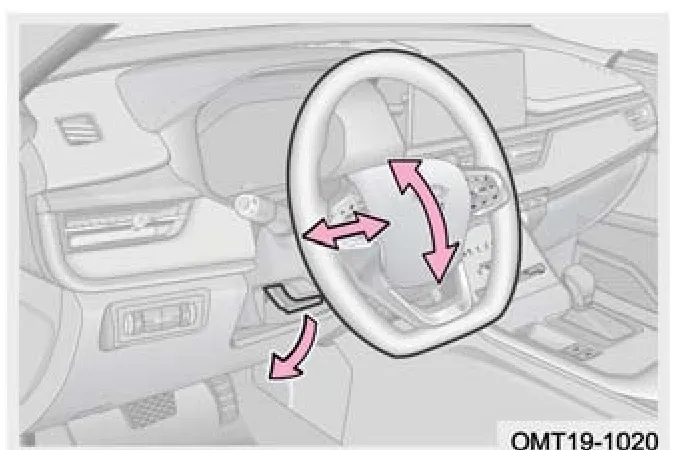

دیاگرام تنظیم غربیلک فرمان
گام ۱: اهرم قفلکننده تلسکوپی فرمان را به سمت پایین بکشید و رها کنید.
گام ۲: غربیلک فرمان را در جهتهای بالا و پایین / جلو و عقب حرکت دهید و آن را در موقعیت مناسب برای خودتان تنظیم کنید.
گام ۳: غربیلک فرمان را در موقعیت تنظیمشده ثابت نگه دارید و اهرم قفلکننده را به جای اصلی خود برگردانید.
گام ۴: غربیلک فرمان را کمی تکان دهید و ثابت بودن آن را بررسی کنید. اگر تکان خورد، گام ۳ را دوباره تکرار کنید.
هشدار
- قبل از رانندگی از قفل بودن کامل غربیلک فرمان مطمئن شوید؛ در غیر این صورت ممکن است باعث بروز تصادف و ایجاد صدمات جانی شود.
- در حین رانندگی غربیلک فرمان را تنظیم نکنید؛ انجام این کار میتواند باعث بروز تصادف و ایجاد صدمات جانی شود.
۲-۸ آینهها
آینه داخل اتاق مدل دستی
تنظیم موقعیت آینه داخل کابین

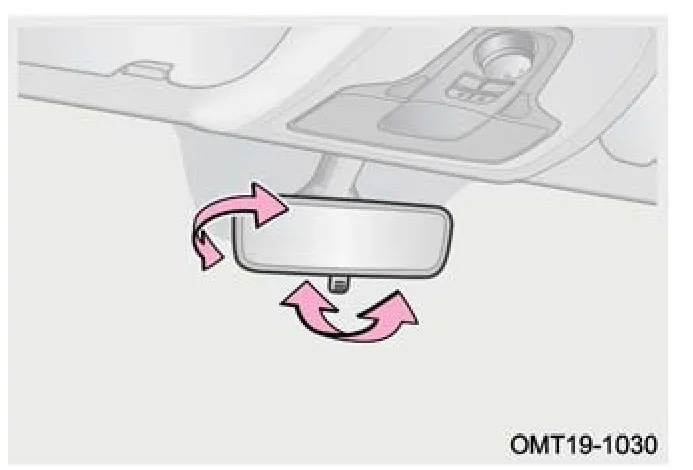

تنظیم آینه داخل اتاق
قبل از شروع رانندگی، موقعیت آینه داخل اتاق را در موقعیت مناسب تنظیم کنید تا راننده نسبت به عقب خودرو بهترین دید را داشته باشد.
تنظیم موقعیت ضدتابش آینه داخل کابین

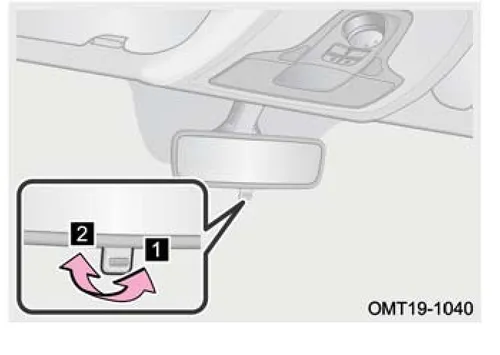

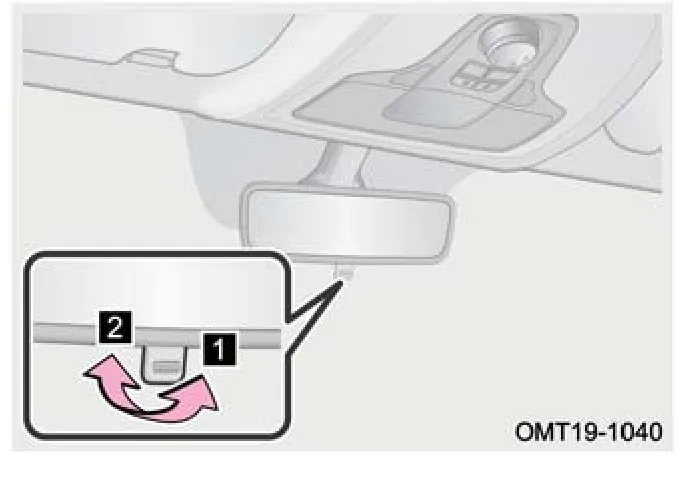

تنظیم وضعیت ضدتابش آینه
قبل از شروع رانندگی در شب، اهرم آینه داخل اتاق را در موقعیت ضدتابش قرار دهید تا نور بازتابشده از چراغ جلوی خودروهای پشتسر را کاهش دهد.
1. موقعیت ضدتابش
2. موقعیت عادی
آینههای جانبی
تنظیم آینههای جانبی

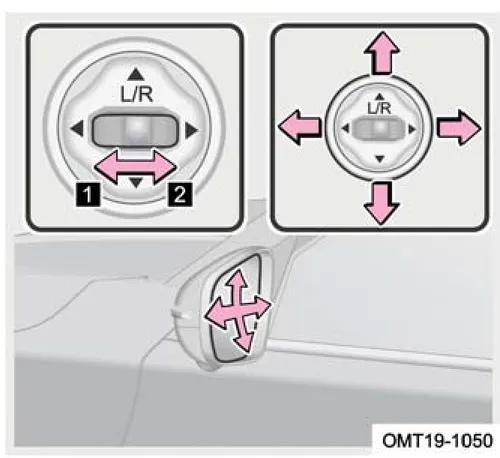

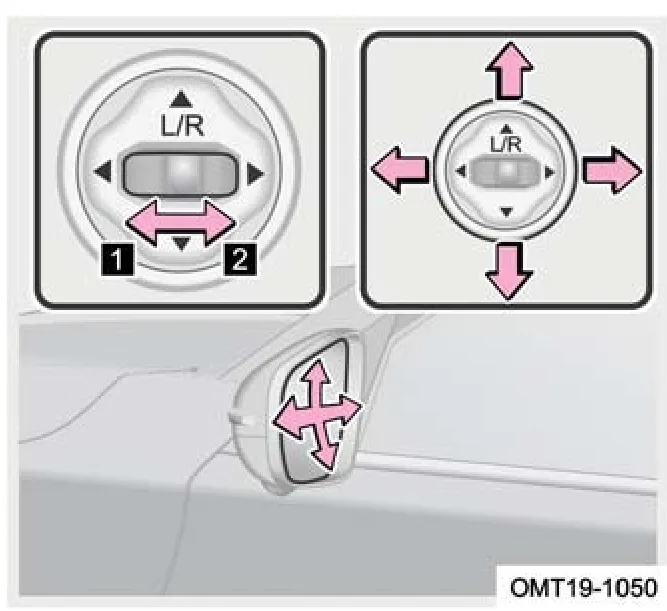

نمای دکمههای کنترل و آینه جانبی
OMT19-1050
خودرو را در یک مکان امن و دور از مسیر اصلی جاده متوقف کنید و دکمه استارت را در موقعیت ON قرار دهید.
1. برای اینکه بتوانید موقعیت آینه جانبی سمت چپ را تنظیم کنید، دکمه تنظیم را به سمت چپ بکشید.
2. برای اینکه بتوانید موقعیت آینه جانبی سمت راست را تنظیم کنید، دکمه تنظیم را به سمت راست بکشید.
- ○ ⇧ دکمه تنظیم کردن لنز آینه به سمت بالا
- ○ ⇩ دکمه تنظیم کردن لنز آینه به سمت پایین
- ○ ⇦ دکمه تنظیم کردن لنز آینه به سمت چپ
- ○ ⇨ دکمه تنظیم کردن لنز آینه به سمت راست
هشدار
- در حین رانندگی آینههای جانبی را تنظیم نکنید؛ در غیر این صورت ممکن است باعث بروز تصادف و ایجاد صدمات جانی شود.
- تصویر و فاصله نمایشدادهشده در آینههای جانبی ممکن است با واقعیت تفاوت داشته باشد؛ بنابراین همیشه با احتیاط رانندگی کنید.
جمع کردن و باز کردن آینههای جانبی
- ○ آینه جانبی مدل دستی

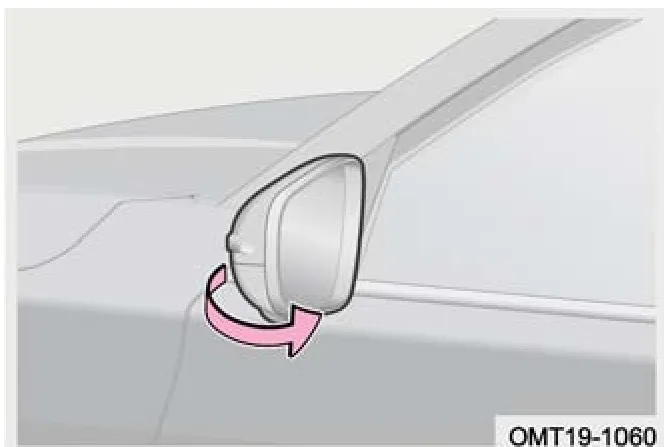

تصویر آینه جانبی در حال جمع شدن دستی
آینه را با دست بگیرید و آن را به آرامی و با نیروی کافی به سمت عقب بکشید (نیروی وارده را بهتدریج از کم به زیاد افزایش دهید) تا آینه جمع شود.
برای باز کردن آینه، کنارههای آن را با دست گرفته و به آرامی به سمت بیرون فشار دهید تا بهطور کامل باز شود.
- ○ آینه جانبی مدل تاشو برقی (در صورت تجهیز)

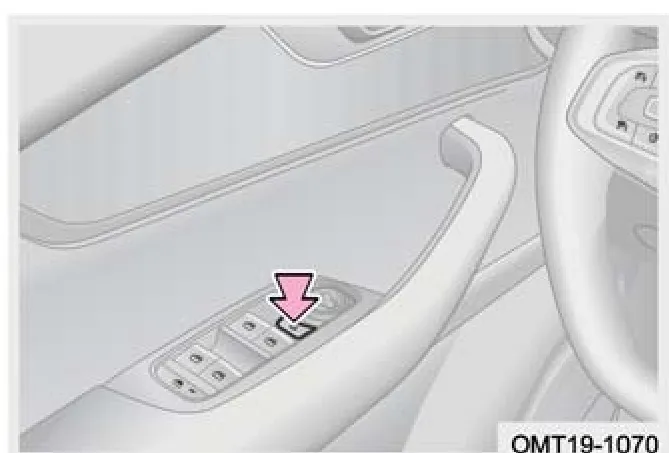

پنل دکمههای کنترلی روی درب خودرو برای تنظیم و جمع کردن آینهها
با استفاده از دکمه جمعکن آینه: وقتی دکمه استارت در موقعیت ON است، دکمه جمعکن آینه را فشار دهید تا آینههای جانبی بهطور خودکار جمع شوند. با فشار دوباره دکمه، آینهها بهطور خودکار باز میشوند (آینه را با دست جمع و باز نکنید).
با استفاده از ریموت کنترل: وقتی خودرو وارد وضعیت دزدگیر میشود، آینهها بهطور خودکار جمع میشوند و هنگام خارج شدن خودرو از وضعیت دزدگیر، آینهها بهطور خودکار باز میشوند.
نکته
- عملکرد جمع شدن خودکار آینهها باید از طریق مانیتور سیستم صوتی و تصویری تنظیم و فعال شود. برای جزئیات به بخش «سیستم صوتی و تصویری» مراجعه کنید.
- بر اساس الزامات دیداری، زاویه جمع شدن آینههای جانبی چپ و راست با یکدیگر متفاوت است. بنابراین در زمان جمع شدن خودکار، آینههای چپ و راست با یکدیگر هماهنگ نخواهند بود و این امر عادی است.
توجه
- از جمع و باز کردن آینهها با دست جدا خودداری کنید؛ در غیر این صورت ممکن است عملکرد جمع شدن آینه از کار بیفتد.
- هنگام جمع شدن و باز شدن آینههای جانبی، از تماس با آینه خودداری کنید تا از آسیبدیدن آن بر اثر نیروی زیاد جلوگیری شود.
- در هوای سرد زمستانی ممکن است آینههای جمعشده به علت تجمع برف و آب یخ ببندند و باز نشوند. برای جلوگیری از این پدیده، در فصل زمستان توصیه میشود عملکرد جمع شدن خودکار آینههای جانبی را غیرفعال کنید.
۲-۹ سیستم برف پاککن و شیشهشوی
عملکردهای سیستم برف پاککن و شیشهشوی
دسته برف پاککن و شیشهشوی
دکمه استارت را در موقعیت ON قرار دهید و دسته برف پاککن را در موقعیتهای زیر قرار دهید:
حرکت تکی برف پاککن یا «MIST»: برف پاککنها پس از انجام یک حرکت تکی متوقف میشوند.

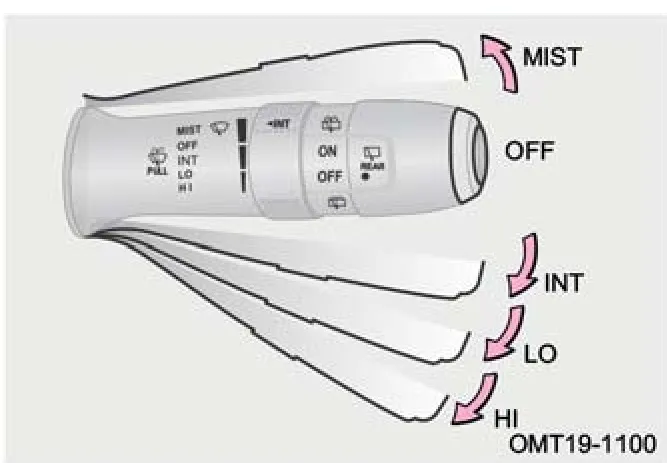

دسته برف پاککن و شیشهشوی با نشانگرهای MIST، OFF، INT، LO، HI
دور کند برف پاککن یا «LO»: برف پاککنها بهصورت متوالی و با سرعت کم کار میکنند.
دور تند برف پاککن یا «HI»: برف پاککنها بهصورت متوالی و بهطور سریع کار میکنند.
توقف برف پاککن یا «OFF»: برف پاککنها بهطور خودکار با دور کند کار میکنند تا در موقعیت اصلی خود متوقف شوند.
حرکت زمانبندیشده برف پاککن یا «INT»: برف پاککنها بهصورت متناوب (تایمردار) کار میکنند. در این حالت برف پاککن در فواصل زمانی چندثانیهای یک حرکت انجام میدهد.
با کلید چرخشی روی دسته برف پاککن میتوانید فواصل زمانی بین حرکتهای برف پاککن را تنظیم کنید. برای کوتاه کردن زمان بین حرکتهای برف پاککن، کلید را به سمت پایین بچرخانید و برای زیاد کردن زمان بین حرکتهای برف پاککن، کلید را به سمت بالا بچرخانید.
حالت اتوماتیک برف پاککن یا «AUTO» (در صورت تجهیز):
در این حالت سرعت حرکت برف پاککنها بر اساس حجم بارش باران کنترل میشود. برای تنظیم میزان حساسیت برف پاککن، کلید چرخشی «AUTO» را به سمت پایین بچرخانید تا حساسیت افزایش یابد و برای کاهش حساسیت، کلید چرخشی را به سمت بالا بچرخانید.

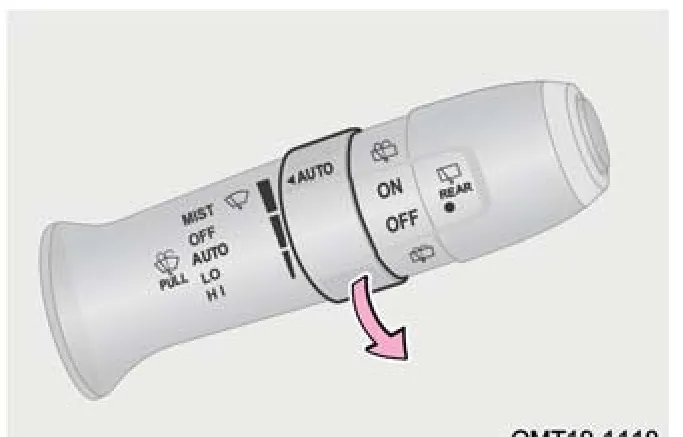

تصویر دسته برف پاککن و کلید چرخشی تنظیم حساسیت
OMT19-1110
توجه
- وقتی سطح شیشه خشک است، از بهکار انداختن برف پاککن خودداری کنید؛ ممکن است تیغههای برف پاککن آسیب ببینند و روی شیشه خراش ایجاد شود.
- اگر موانعی روی شیشه هست، برف پاککنها را به کار نیندازید؛ این کار باعث ایجاد خراش روی شیشه و آسیب موتور برف پاککن میشود.
- در آبوهوای سرد، قبل از استفاده از برف پاککنها، یخزدگی و چسبیدن تیغهها به شیشه خودرو را بررسی کنید. در صورت یخزدگی، قبل از روشن کردن برف پاککن یخ را از بین ببرید؛ در غیر این صورت تیغهها و موتور برف پاککن آسیب میبینند.
روش استفاده از شیشهشوی جلو
دکمه استارت را در موقعیت ON قرار دهید. اگر دسته برف پاککن را به سمت غربیلک فرمان (به سمت خودتان) بکشید و نگه دارید، شیشهشوی جلو پاشش میکند و همزمان برف پاککن جلو هم شروع به کار میکند. وقتی دسته برف پاککن را رها کنید، شیشهشوی متوقف میشود و برف پاککن ابتدا ۳ حرکت با دور کند انجام میدهد، پس از چند ثانیه یک حرکت دیگر انجام میدهد و متوقف میشود.

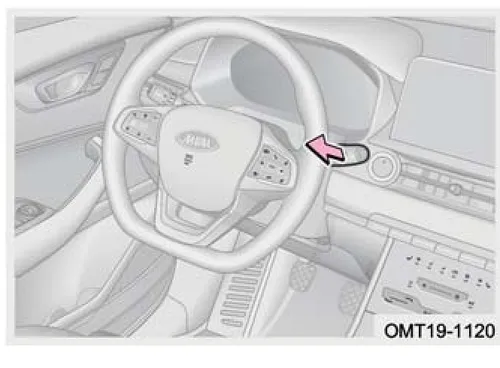

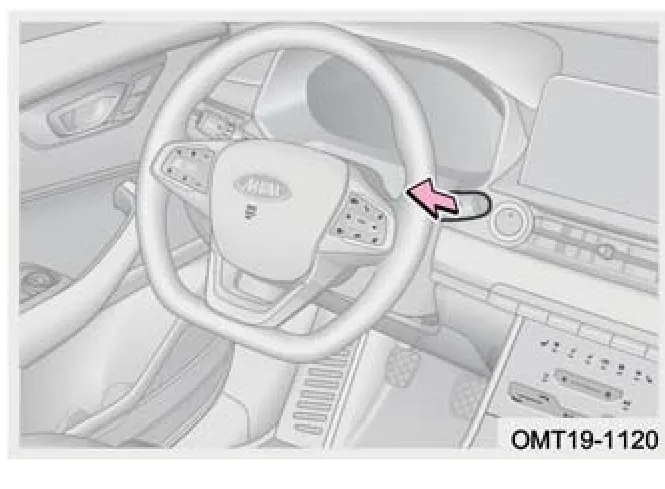

تصویر غربیلک فرمان و دسته برف پاککن
روش استفاده از برف پاککن و شیشهشوی عقب
1. دکمه استارت را در موقعیت ON قرار دهید. اگر کلید چرخشی « ◩ » دسته برف پاککن را به سمت موقعیت «ON» بچرخانید، برف پاککن عقب شروع به کار میکند. با قرار دادن کلید چرخشی در موقعیت «OFF»، برف پاککن عقب خاموش میشود.

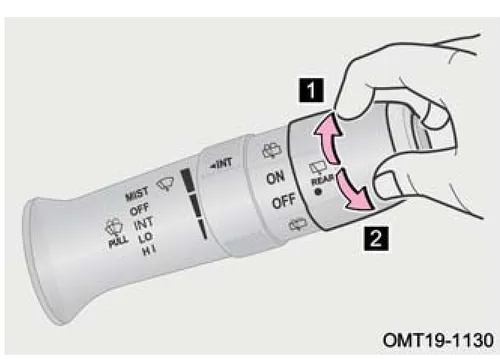

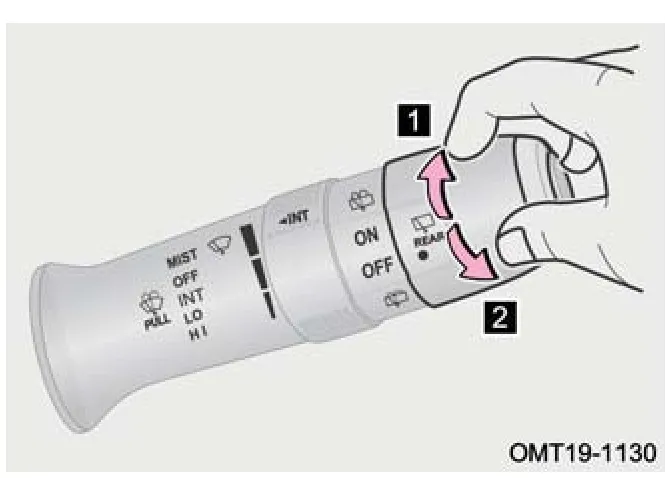

تصویر دسته برف پاککن و کلید چرخشی عقب
1. وقتی دکمه استارت در موقعیت ON است، اگر کلید چرخشی « ◩ » دسته برف پاککن را به سمت موقعیت « ◪ » بچرخانید و نگه دارید، شیشهشوی عقب پاشش میکند و همزمان برف پاککن عقب هم به کار میافتد. پس از رها کردن کلید، شیشهشوی و برف پاککن عقب متوقف میشوند.
توجه
- وقتی مخزن شیشهشوی خالی است، دسته برف پاککن و شیشهشوی را به کار نیندازید.
- برای استفاده از شیشهشوی، کلید شیشهشوی را بیشتر از ۱۰ ثانیه روشن نگه ندارید.
- در صورت گرفتگی و انسداد آبپاشها، آنها را با اجسام نوکتیز و نامناسب تمیز نکنید؛ در غیر این صورت آسیب میبینند.
- ضدیخ باعث ایجاد خوردگی در سطوح رنگی میشود؛ موقع پر کردن مخزن شیشهشوی دقت کنید ضدیخ موتور بهاشتباه بهجای مایع شیشهشوی داخل مخزن نریزد.
- از مخلوط کردن آب با مایع شیشهشوی خودداری کنید؛ آب میتواند باعث یخ زدن مایع شیشهشوی شده و مخزن و سایر اجزای سیستم شیشهشوی را خراب کند.
گرمکن آبپاش شیشهشوی (در صورت تجهیز)
در صورت برقرار بودن شرایط زیر، گرمکن آبپاش شیشهشوی روشن میشود:
- ○ ولتاژ باتری در محدوده قابل قبول باشد.
- ○ دمای هوای بیرون به مدت ۵ ثانیه یا بیشتر به کمتر از 2°C برسد.
- ○ دکمه استارت در موقعیت ON قرار داشته باشد یا موتور روشن شده باشد.
پس از فعال شدن، در صورت مواجهه با هر یک از وضعیتهای زیر، گرمکن آبپاش شیشهشوی خاموش میشود:
- ○ دکمه استارت در موقعیت OFF یا ACC قرار گیرد.
در شرایط زیر، گرمکن آبپاش شیشهشوی قطع میشود:
- ○ در لحظه استارت زدن موتور، گرمکن آبپاش شیشهشوی خاموش میشود و پس از روشن شدن موتور، گرمکن مجدداً بهطور خودکار روشن میشود.
- ○ اگر دمای هوای بیرون به مدت ۵ ثانیه یا بیشتر به بالاتر از 4°C برسد، عملکرد گرمکن آبپاش شیشهشوی متوقف میشود. وقتی دمای هوای بیرون به مدت ۵ ثانیه یا بیشتر به کمتر از 2°C برسد، گرمکن مجدداً بهطور خودکار روشن میشود.
