تیگو 8 پرو مکس IE (F8 Pro Max IE) — طاقچه صندوق، باربند و سوکتها
این صفحه طاقچه پردهای صندوق، باربند سقفی، خروجیهای برق ۱۲V، پورتهای USB، آفتابگیرها، درب موتور و درب صندوق عقب تیگو 8 پرو مکس IE (F8 Pro Max IE) را پوشش میدهد.
طاقچه پردهای صندوق عقب (در صورت تجهیز)
طاقچه را بکشید و زبانههای دو طرف را در شیارهای A و B قفل کنید تا ثابت بماند.

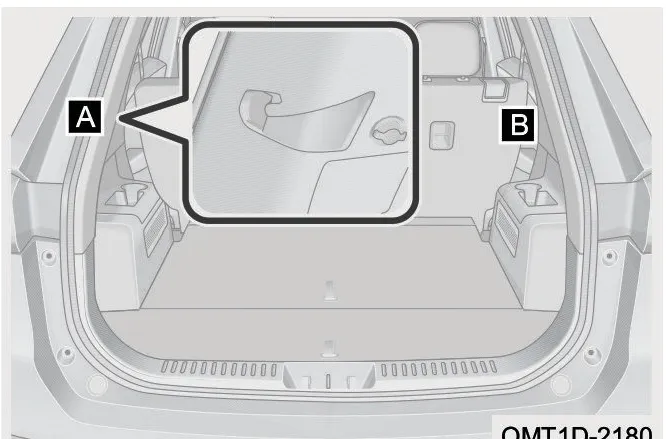

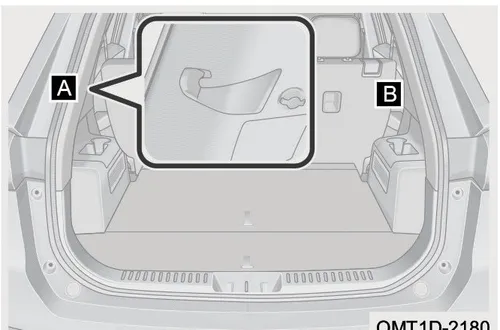

نمای داخل صندوق عقب و محل اتصال طاقچه پردهای در نقاط A و B
OMT1D-2180
توجه
روی طاقچه پردهای چیزی قرار ندهید تا آسیب نبیند.
برای جمع کردن، هر دو انتهای طاقچه را به داخل فشار دهید. پس از باز شدن میتوانید آن را در جعبه ابزار صندوق نگه دارید.

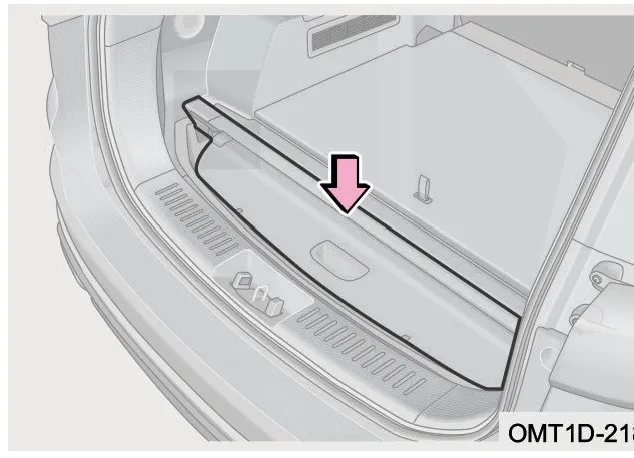

تصویر نحوه جمع کردن طاقچه پردهای صندوق عقب
OMT1D-2181
باربند
باربند برای بار تا حداکثر ۵۰ کیلوگرم است. مجموع وزن بار (مثل چمدان) نباید از ۵۰ کیلوگرم بیشتر شود؛ بار اضافه به باربند، سقف پانوراما و سایر قطعات آسیب میزند و مشمول گارانتی نیست.

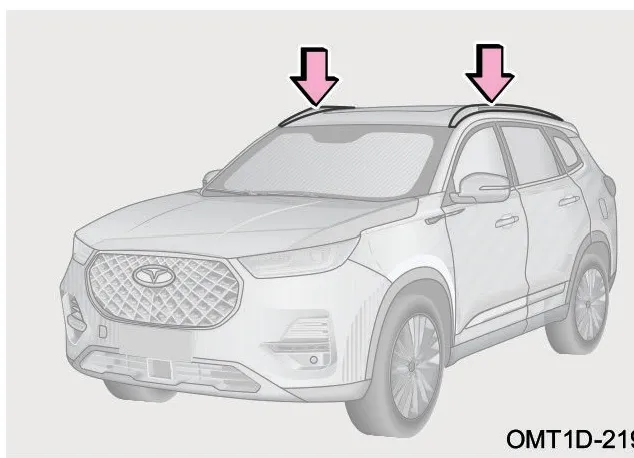

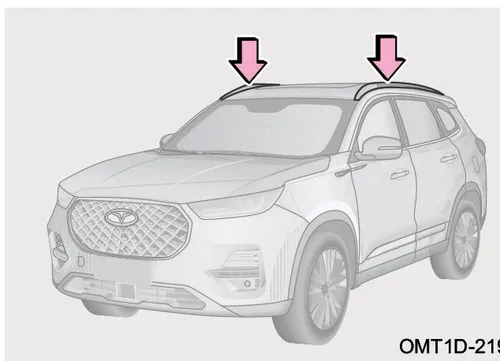

تصویر محل قرارگیری باربند روی سقف خودرو
OMT1D-2190
توجه
- طول و عرض بار نباید از ابعاد خودرو بیشتر باشد.
- قبل از رانندگی بار را محکم ببندید. برای محافظت از رنگ سقف، پتو بین بار و سقف بگذارید.
هشدار
- بار را طوری بچینید که وزن دو طرف یکسان باشد؛ در غیر این صورت در پیچ یا ترمز کنترل از دست میرود.
- بار روی سقف مرکز ثقل را بالا میبرد؛ از سرعت زیاد، پیچ ناگهانی و ترمز شدید خودداری کنید.
سوکتها
خروجی برق 12V
جلو (مدل A)

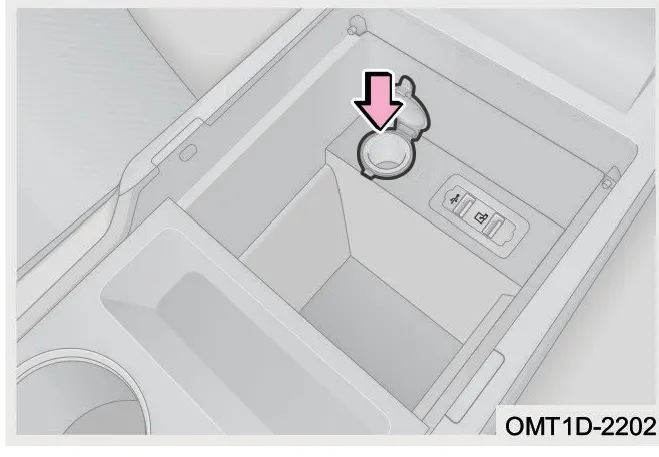

سوکت ۱۲V جلو در داخل جعبه کنسول وسط است. فقط وقتی کلید استارت روشن یا در ACC باشد قابل استفاده است.
تصویر سوکت برق 12V در داخل کنسول وسط مدل A
جلو (مدل B)

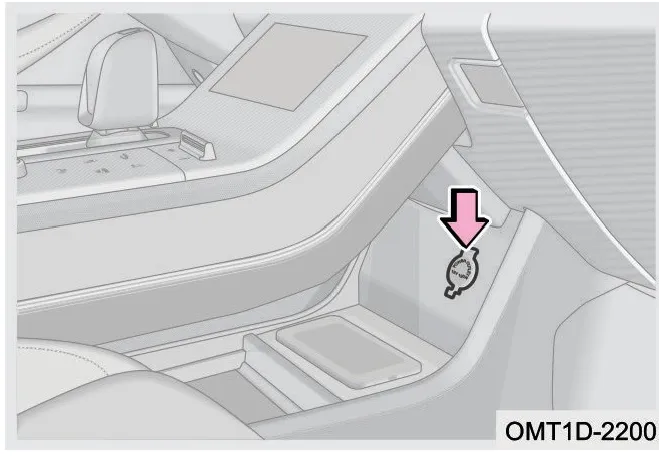

سوکت ۱۲V جلو در قسمت جلویی کنسول وسط است. فقط وقتی کلید استارت روشن یا در ACC باشد قابل استفاده است.
تصویر سوکت برق 12V در قسمت جلویی کنسول وسط مدل B
عقب

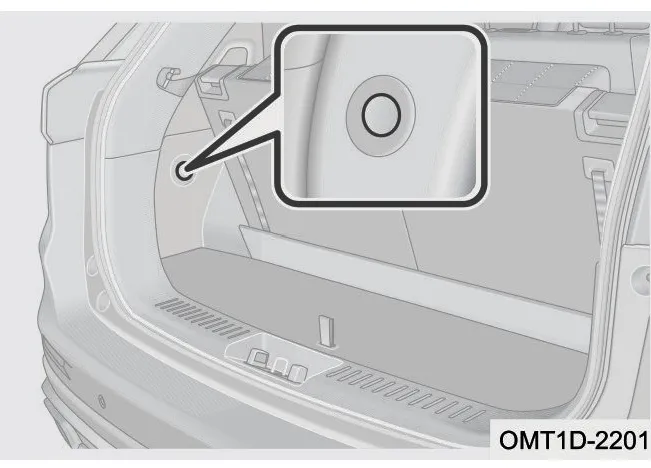

سوکت ۱۲V عقب روی دیواره چپ صندوق عقب است. فقط وقتی کلید استارت روشن یا در ACC باشد قابل استفاده است.

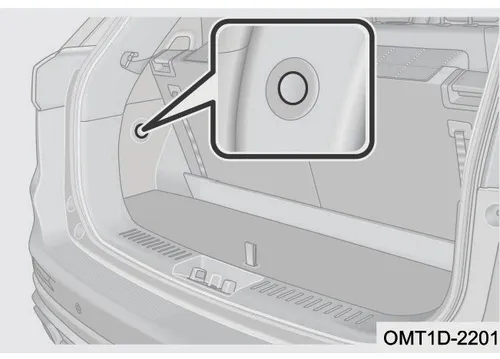

تصویر محل قرارگیری سوکت برق 12 ولت در دیواره صندوق عقب
OMT1D-2201
توجه
- برای جلوگیری از سوختن فیوز، تجهیزات بالای 120W وصل نکنید.
- وقتی موتور خاموش است، مدت طولانی از سوکت استفاده نکنید تا باتری خالی نشود.
- جسم یا مایع وارد سوکت نشود؛ باعث اتصال کوتاه میشود.
سوکت USB
USB سقفی
در بالای آینه داخل کابین است و برای تغذیه دوربین ثبت وقایع رانندگی طراحی شده است.

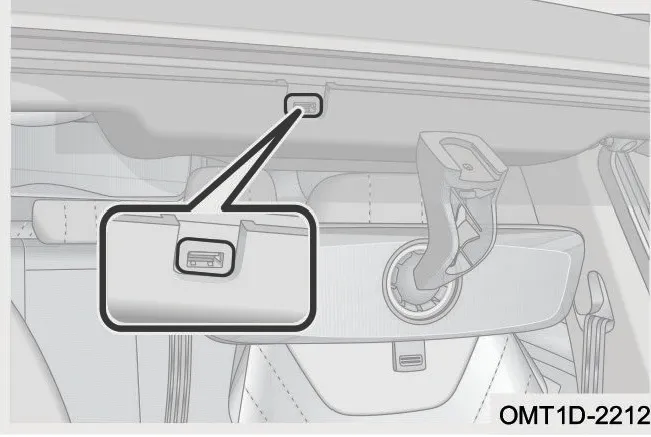

تصویر محل قرارگیری سوکت USB سقفی در قسمت بالایی آینه
OMT1D-2212
توجه
USB سقفی فقط برای دوربین ثبت وقایع است و برای شارژ سایر وسایل مناسب نیست.
USB جلو (مدل A)

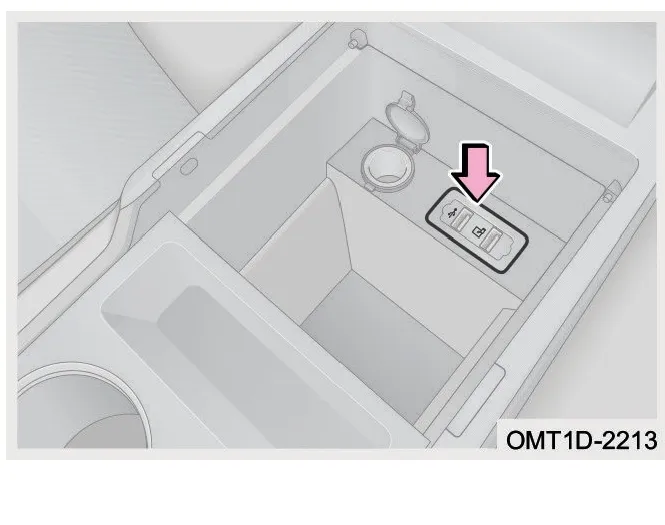

در داخل جعبه کنسول وسط:
- ○ سوکت با علامت «🔱»: اتصال Udisc و شارژ وسایل کممصرف
- ○ سوکت با علامت «📱»: اتصال Udisc، لینک موبایل و شارژ وسایل کممصرف
نمای سوکتهای USB جلو مدل A در داخل کنسول وسط
OMT1D-2213
USB جلو (مدل B)
در داخل جعبه کنسول وسط با همان کاربردهای مدل A.

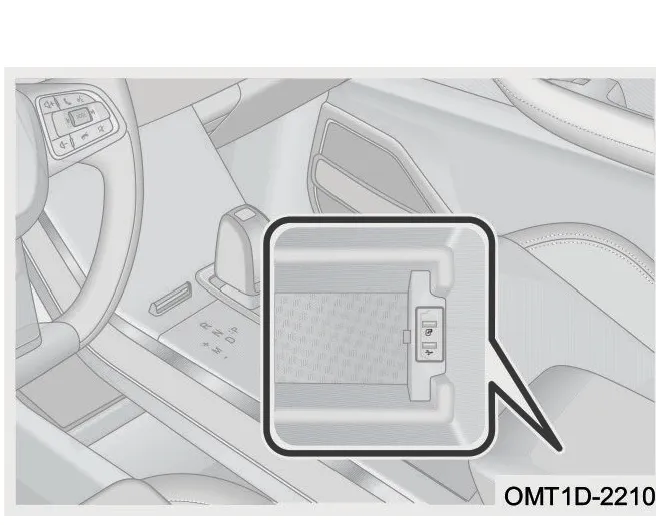

نمای پورت USB جلو مدل B در داخل کنسول وسط
OMT1D-2210
USB عقب

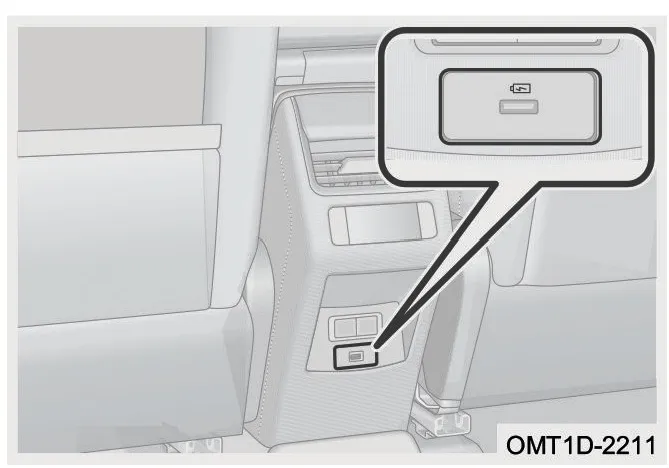

زیر دریچههای خروجی هوا پشت کنسول وسط است و برای شارژ وسایل کممصرف مثل موبایل به کار میرود.
محل سوکت USB عقبی در پشت کنسول وسط
آفتابگیرها و آینه آرایش
برای آینه آرایش، کاور کشویی را افقی در جهت فلش تصویر بکشید. در مدلهای مجهز به چراغ آینه، با باز شدن کاور چراغ روشن میشود.
1. آفتابگیر را به پایین بکشید.
2. برای جلوگیری از تابش از کنار پنجره، آفتابگیر را از پایه جدا کرده و به سمت پنجره بچرخانید.

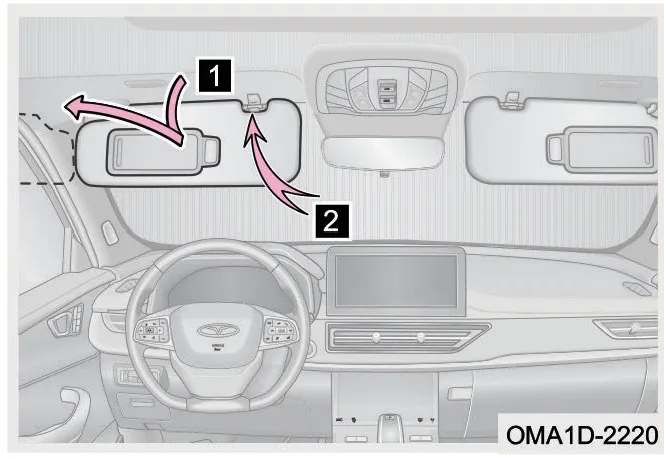

راهنمای استفاده و تنظیم آفتابگیرها و آینه آرایش
درب موتور
باز و بستن درب موتور

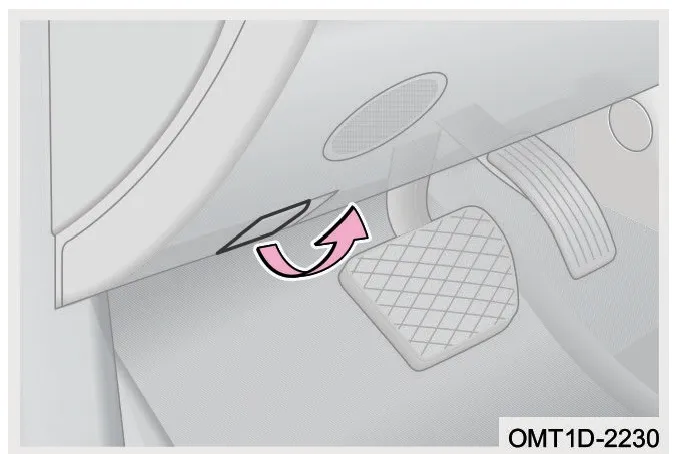

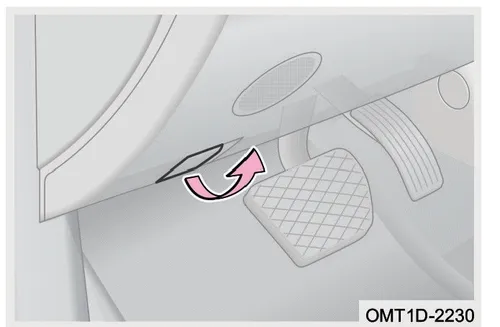

تصویر نحوه استفاده از دستگیره بازکن درب موتور در داخل خودرو
OMT1D-2230
گام ۱: دستگیره بازکن درب موتور را دو بار بکشید تا قفل باز شود و درب کمی بالا بیاید.
گام ۲: درب را بالا ببرید تا جکها آن را نگه دارند.
گام ۳: درب را پایین بیاورید تا زبانه با قفل درگیر شود.
گام ۴: درب را کمی به بالا بکشید تا از قفل شدن صحیح مطمئن شوید.
توجه
- قبل از بستن، ابزار و دستمال داخل محفظه موتور نمانده باشد.
- درب را با دست فشار ندهید؛ ممکن است کج شود.
- قبل از رانندگی از بسته و محکم بودن درب موتور اطمینان حاصل کنید.
درب صندوق عقب
درب صندوق مدل دستی
باز کردن

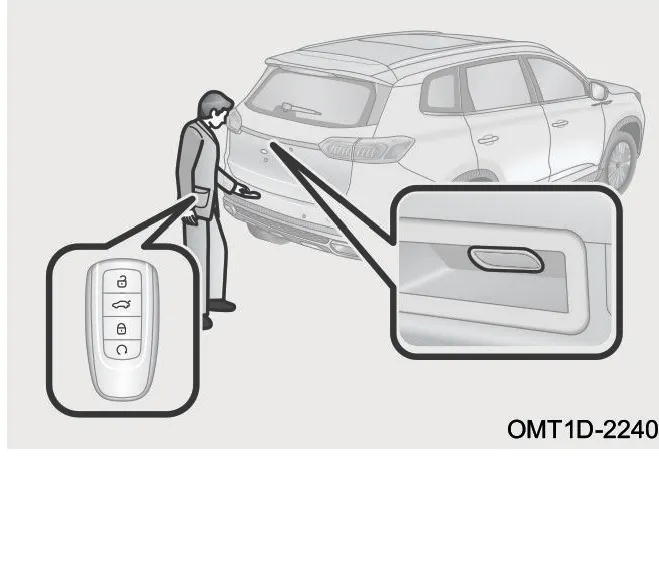

روش ۱: وقتی قفل مرکزی باز است، به پشت خودرو بروید، دکمه دستگیره را فشار دهید و درب را بالا ببرید.
روش ۲: وقتی قفل مرکزی بسته است، با کلید هوشمند نزدیک شوید، دکمه دستگیره را فشار دهید و درب را بالا ببرید.
تصویر نحوه باز کردن درب صندوق و محل دکمه دستگیره
OMT1D-2240
توجه
اگر کلید استارت روشن یا در ACC باشد و قفل مرکزی بسته است، ابتدا قفل مرکزی را باز کنید.
بستن

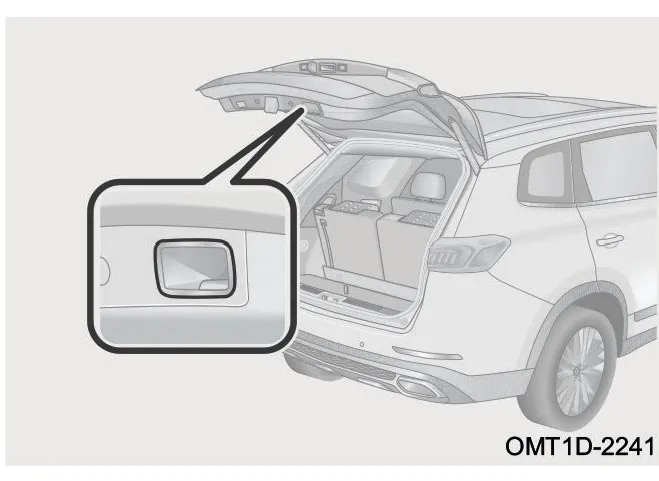

دستگیره کمکی را به پایین بکشید و قبل از بسته شدن کامل رها کنید. قبل از ترک خودرو از بسته بودن کامل درب اطمینان حاصل کنید.
تصویر دستگیره کمکی داخلی برای بستن درب صندوق عقب
OMT1D-2241
هشدار
قبل از رانندگی از بسته بودن درب صندوق اطمینان حاصل کنید.
درب صندوق مدل برقی (در صورت تجهیز)
برای باز و بسته کردن روشهای متعددی در نظر گرفته شده: کلید درب راننده، دکمه دستگیره بیرونی، کلید داخل درب، دکمه صندوقپران کلید هوشمند، شناسایی کلید هوشمند، ضربه پا (در صورت تجهیز) و تشخیص صدا.
کلید صندوقپران درب راننده
تصویر کلید صندوقپران روی درب راننده
OMT1D-2242
وقتی قفل مرکزی باز است، با فشار کلید «🚗» چراغهای راهنما روشن شده و درب برقی باز یا بسته میشود. اگر درب در حال باز شدن باشد و دوباره کلید را فشار دهید، حرکت متوقف میشود.
دکمه روی دستگیره درب صندوق
تصویر نحوه باز کردن درب صندوق با دکمه دستگیره
OMT1D-2240

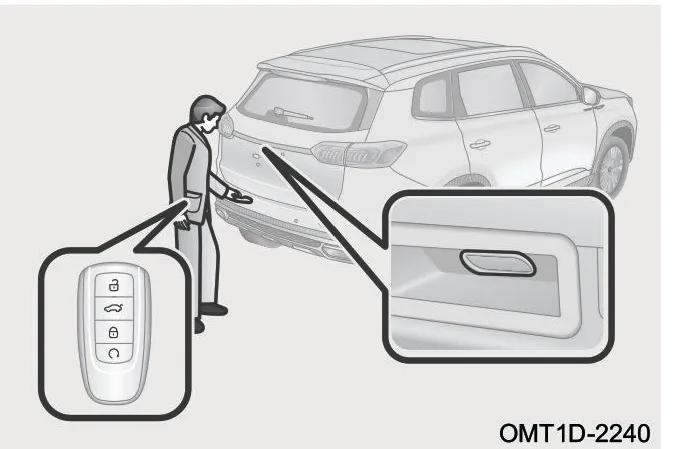

روش ۱: وقتی قفل مرکزی باز است، دکمه دستگیره را فشار دهید. چراغهای راهنما روشن شده و درب برقی باز یا بسته میشود.
