تیگو 8 پرو مکس IE (F8 Pro Max IE) — سرویس دورهای و شماره شاسی: مشخصات مایعات
جدول مایعات مصرفی، شمع موتور و محل شمارههای شناسایی از اطلاعات کلیدی سرویس و مشخصات فنی تیگو 8 پرو مکس IE (F8 Pro Max IE) هستند. این صفحه نوع و ظرفیت مایعات، انتخاب گرید روغن و موقعیت VIN را توضیح میدهد.
مشخصات مایعات مصرفی و شمع موتور
| عناوین | مشخصات | ظرفیت |
|---|---|---|
| روغن موتور (موتور SQRF4J16) | SM SAE-5W-30 | 4.3 ± 0.2 لیتر (روغن و فیلتر روغن باید همزمان تعویض شوند) |
| روغن موتور (موتور SQRF4J20) | C5 0W-20 | 4 ± 0.2 لیتر (روغن و فیلتر روغن باید همزمان تعویض شوند) |
| روغن موتور (موتور SQRD4T20) | SM SAE-5W-30 SM SAE-5W-40 SM SAE-10W-40 | 4.7 ± 0.2 لیتر (روغن و فیلتر روغن باید همزمان تعویض شوند) |
| روغن گیربکس (گیربکس 730DHB) | FUCHS Pentosin FFL-7A | 4.25 ± 0.2 لیتر |
| روغن گیربکس (گیربکس 738DHA) | KunLun DCTF-7S | 6.5 ± 0.1 لیتر (همزمان با روغن، فیلتر محفظه خنککننده هم باید تعویض شود) |
| روغن گیربکس (گیربکس 025CHC) | CVTF WCF-1 | 7.3 ± 0.2 لیتر |
| روغن ترنسفر چرخ دنده (در صورت تجهیز) | SAF PD | 0.5 لیتر |
| روغن دیفرانسیل عقب (در صورت تجهیز) | SAF CARBON MOD | 0.6 لیتر |
| ضدیخ (موتور SQRF4J16) | ضدیخ تمام ارگانیک (LEC-II) | 7.5 ± 0.5 لیتر |
| عناوین | مشخصات | ظرفیت |
|---|---|---|
| ضدیخ (موتور SQRD4T20) | ضدیخ تمام ارگانیک (LEC-II) | 7.0 ± 0.5 لیتر |
| روغن ترمز | DOT4 | / |
| شمع موتور | 3707AAG | / |
توجه
در تعویض روغن گیربکس، اگر نشتی نداشته باشد، به همان مقداری که تخلیه میشود روغن تازه اضافه کنید. این کار را در نمایندگیهای مجاز مدیران خودرو انجام دهید.
| مولفههای گرید روغن | توضیحات |
|---|---|
| SM | درجه کیفیت روغن |
| SAE | کلمه اختصاری انجمن مهندسان خودروی آمریکا |
| 5W | در دماهای پایین، هر چه عدد قبل از W کمتر باشد، سازگاری با سرما و استارت بهتر است. |
| 40 | هر چه این شاخص بالاتر باشد، مقاومت در برابر حرارت و ویسکوزیته بیشتر است — برای موتورهای پر دور مناسبتر است. |
با توجه به آبوهوای منطقه، روغن با سطح کیفی متناسب انتخاب کنید. در دمای بسیار پایین، روغن SM SAE-10W-40 ممکن است استارت سخت ایجاد کند — SM SAE-5W-30 یا گرید پایینتر توصیه میشود. SM SAE-5W-30 از نظر مصرف روغن هم پیشنهاد میشود.

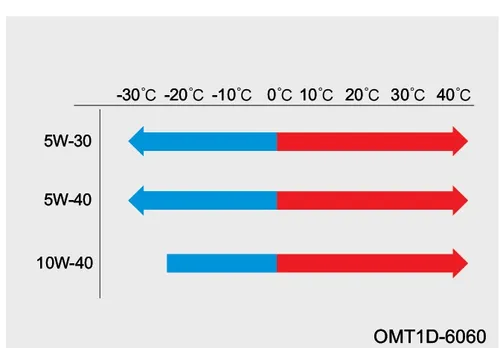

نمودار محدودههای دمایی ویسکوزیته روغن موتور
توجه
- فقط از مایعات توصیهشده مدیران خودرو استفاده کنید. مایعات دیگر میتوانند سیستم را خراب کنند.
- ظرفیتهای جدول فقط مرجع هستند — مقدار واقعی بر اساس شرایط خودرو تعیین میشود.
- در تعویض روغن گیربکس اتوماتیک بدون نشتی، به همان مقدار تخلیهشده روغن تازه اضافه کنید — در نمایندگی مجاز انجام دهید.
شماره شاسی (VIN) کجاست؟
■ محل درج شماره شاسی (VIN) در خودروهای تولیدی

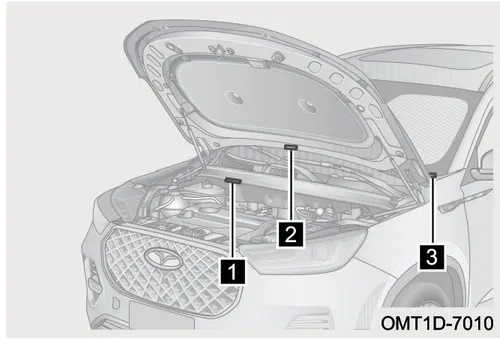

موقعیتهای شماره شاسی در محفظه موتور و داشبورد
OMT1D-7010
1. شماره شاسی (VIN) در سمت راست محفظه موتور و در سینی زیر شیشه جلو (شماره ۱ در تصویر) حک شده است.
2. شماره شاسی (VIN) در سطح داخلی درب موتور و لبه عقبی آن (شماره ۲) حک شده است.
3. شماره شاسی (VIN) بهصورت پلاک در بالای سمت چپ داشبورد (شماره ۳) نصب شده و از بیرون، زیر شیشه جلو قابل مشاهده است.

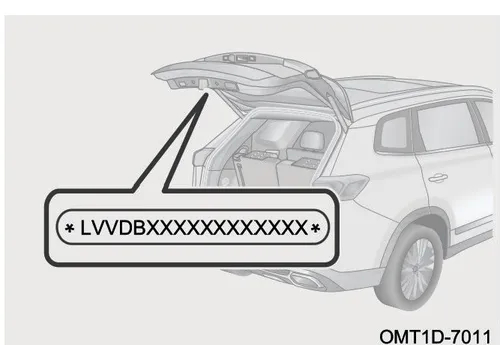

شماره شاسی (VIN) مطابق تصویر روی درب صندوق عقب هم حک شده است.
موقعیت شماره شاسی بر روی درب صندوق عقب
OMT1D-7011
نکته
- بهدلیل تفاوت کشور تولیدکننده، محل VIN ممکن است متفاوت باشد.
- برای خواندن VIN توصیه میشود از پرسنل آموزشدیده نمایندگی مجاز کمک بگیرید.
توجه
هرگونه اقدامی مثل کاور، رنگ، برش، جوش یا سوراخ کردن VIN و نواحی اطراف آن ممنوع است.
پلاک مشخصات، شماره موتور و برچسب RF

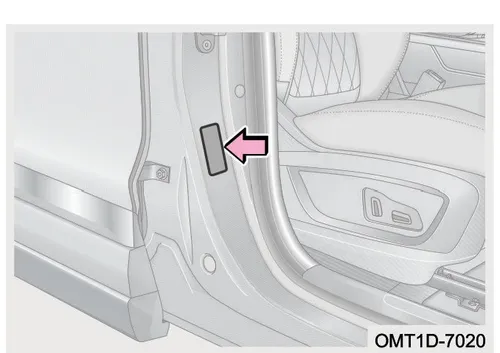

پلاک مشخصات خودرو روی رکاب درب جلو راست نصب شده است.
پلاک مشخصات خودرو بر روی رکاب درب جلو راست
OMT1D-7020

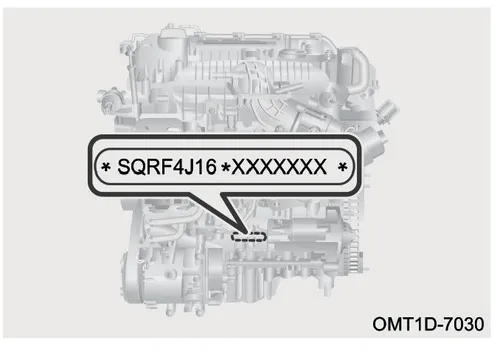

شماره موتور روی بلوکه سیلندر در موقعیت نشاندادهشده حک شده است.
موقعیت شماره موتور بر روی بلوکه سیلندر
OMT1D-7030

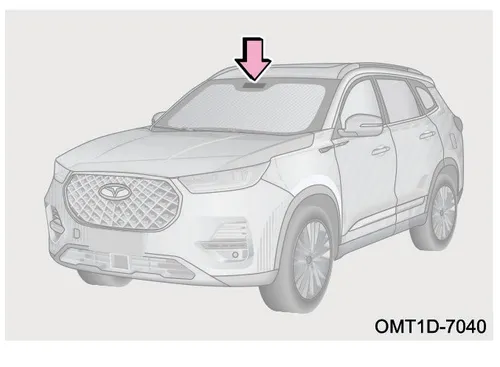

برچسب RF در سمت داخلی شیشه جلو و پشت آینه داخل کابین نصب شده و برای انتقال سیگنالهای رادیوفرکانسی و خواندن شناسایی خودرو بهصورت الکترونیکی استفاده میشود.
محل نصب برچسب RF در پشت آینه داخل کابین
OMT1D-7040

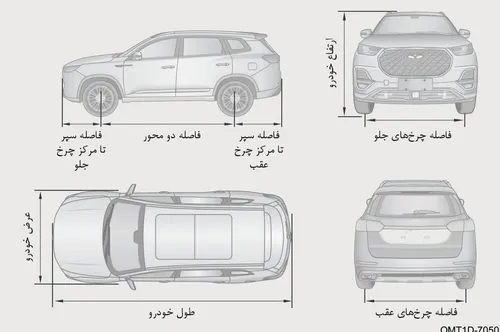

ابعاد خودرو
تصویر ابعاد خودرو در نماهای مختلف
- ○ ارتفاع خودرو
- ○ فاصله چرخهای جلو
- ○ فاصله سپر تا مرکز چرخ جلو
- ○ فاصله دو محور
- ○ فاصله سپر تا مرکز چرخ عقب
- ○ عرض خودرو
- ○ طول خودرو
- ○ فاصله چرخهای عقب
OMT1D-7050
| 4,722 | 4,722 | طول (mm) | اندازههای کلی |
|---|---|---|---|
| 1,860 | 1,860 | عرض (mm) | |
| 1,705 | 1,745 | ارتفاع (mm) | |
| 2,710 | 2,710 | فاصله دو محور (mm) | |
| 1,582 | 1,582 | جلو (mm) | فاصله مرکز تا مرکز |
| 1,604 | 1,604 | عقب (mm) | چرخها |
| 912 | 912 | جلو (mm) | فاصله نوک سپر تا |
| 1,100 | 1,100 | عقب (mm) | مرکز چرخ |
