تیگو 8 پرو مکس IE (F8 Pro Max IE) — کیلومترشمار ۷ اینچی: اجزا، نمایشگر و تنظیمات
صفحه کیلومترشمار ۷ اینچی تیگو 8 پرو مکس IE (F8 Pro Max IE) علاوه بر سرعت و سوخت، نمایشگر اطلاعات رانندگی و منوهای تنظیمات را در اختیار شما میگذارد. در این صفحه اجزای اصلی خوشه ابزار، صفحات نمایشگر، تنظیم ساعت، هشدار سرعت و خستگی، گزارش خطا و تنظیمات مصرف و کیلومتر موقتی را یاد میگیرید.
نشانگر دمای آب موتور — نکات ایمنی
هشدار
- اگر نشانگر مدت زیاد در ناحیه دمای پایین ثابت بماند، در اسرع وقت به یکی از نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
- وقتی نشانگر در محدوده دمای بالاست، به هیچ عنوان درب مخزن انبساط را باز نکنید. پس از خنک شدن موتور، سطح مایع خنککننده را بررسی کنید. اگر مایع خنککننده خیلی کم است، موتور را روشن نکنید — در غیر این صورت موتور آسیب جدی میبیند.
اجزای صفحه کیلومترشمار (۲ تا ۴)
۲. سرعتسنج: سرعت فعلی رانندگی (km/h).
توجه
سایز لاستیک روی سرعتسنج اثر میگذارد. از لاستیکهای اصلی مدیران خودرو با اندازه استاندارد استفاده کنید؛ در غیر این صورت سرعت واقعی نمایش داده نمیشود. جزئیات تایر در فصل ۸ «مشخصات فنی خودرو» آمده است.
۳. دورسنج: دور موتور در هر لحظه (X1000 rpm).
فقط پس از دوره آببندی خودرو، رساندن دور موتور به 6000–8000rpm مجاز است. هرگز مدت طولانی با دور بالا رانندگی نکنید.
هشدار
- در دوره آببندی با دور موتور خیلی بالا رانندگی نکنید.
- اجازه ندهید عقربه دورسنج مدت زیاد روی حدود 6000rpm بماند؛ به موتور آسیب جدی میزند.
۴. نمایشگر میزان بنزین: مقدار بنزین باقیمانده در باک.
وقتی خط نمایشگر روی E یا اطراف آن است — یا چراغ اخطار اتمام سوخت روشن میشود — در اولین فرصت سوختگیری کنید.
نکته
در شتاب، ترمز شدید، پیچ تند یا جاده شیبدار ممکن است نمایشگر بنزین مقدار دقیق نشان ندهد.
نمایشگر اطلاعات خودرو — صفحات اصلی
با دکمههای « ◀ » و « ▶ » روی غربیلک فرمان بین صفحات اصلی جابهجا شوید.
صفحه فشار باد تایر

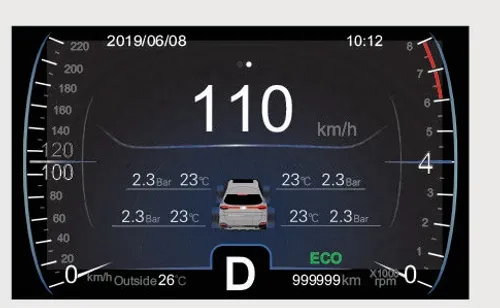

صفحه نمایش اطلاعات فشار باد تایر
فشار باد و دمای تایرها را لحظهای نشان میدهد.
صفحه اطلاعات رانندگی

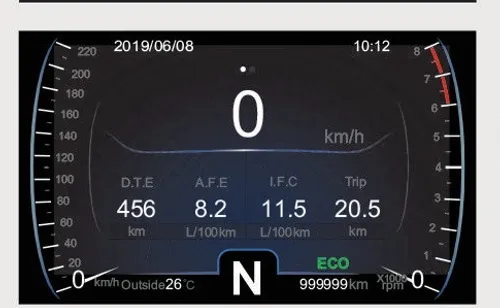

صفحه نمایش اطلاعات رانندگی
کیلومتر کلی، میانگین مصرف سوخت، مصرف لحظهای، کیلومتر موقتی و سایر اطلاعات رانندگی.
OMT1D-1381
نکته
در طول تماس تلفنی بلوتوث، آیکون « 📞 » در صفحه کیلومترشمار نمایش داده میشود.
منوی تنظیمات نمایشگر

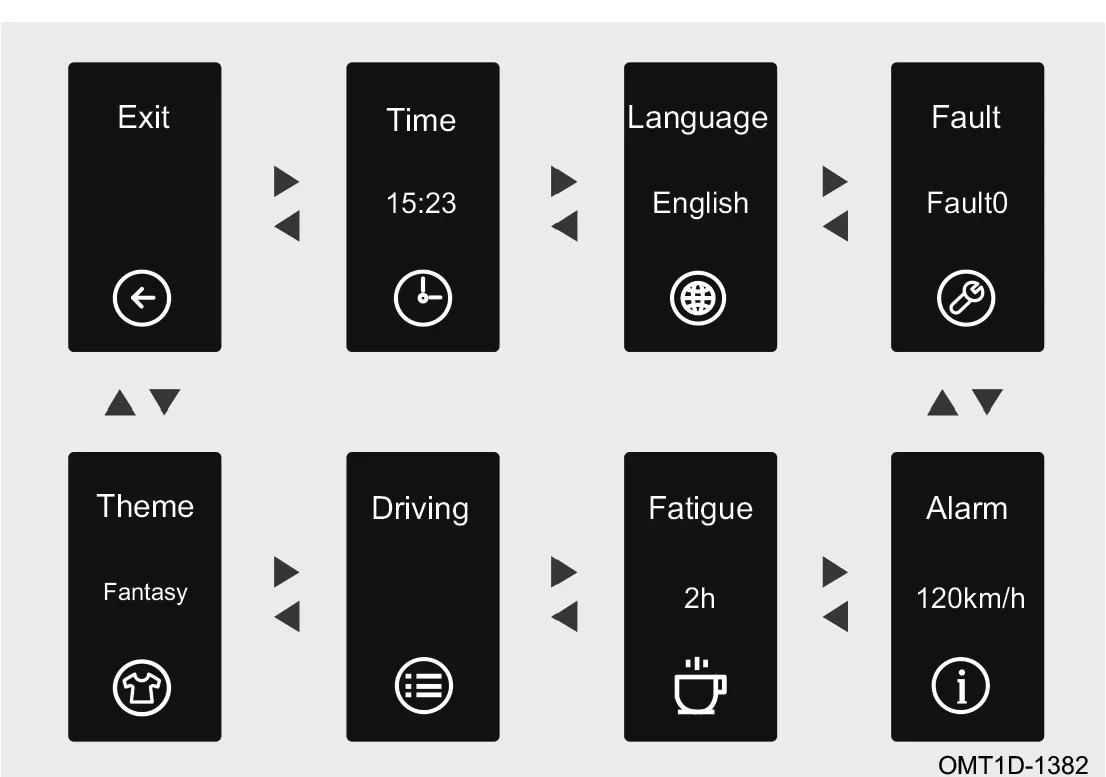

نمودار صفحات مختلف منوی تنظیمات نمایشگر شامل گزینههای Time ،Exit ،Language ،Fault ،Alarm ،Fatigue ،Driving و Theme
یک بار دکمه « ❐ » روی غربیلک را بزنید تا وارد منوی تنظیمات شوید. با « ◀ » و « ▶ » صفحه تنظیم مورد نظر را انتخاب کنید. برای ورود، دوباره « ❐ » را کوتاه فشار دهید.
نکته
تصاویر و اطلاعات نمایشدادهشده فقط نمونه هستند. سیستم نصبشده روی خودروی شما ملاک است.
تنظیم ساعت

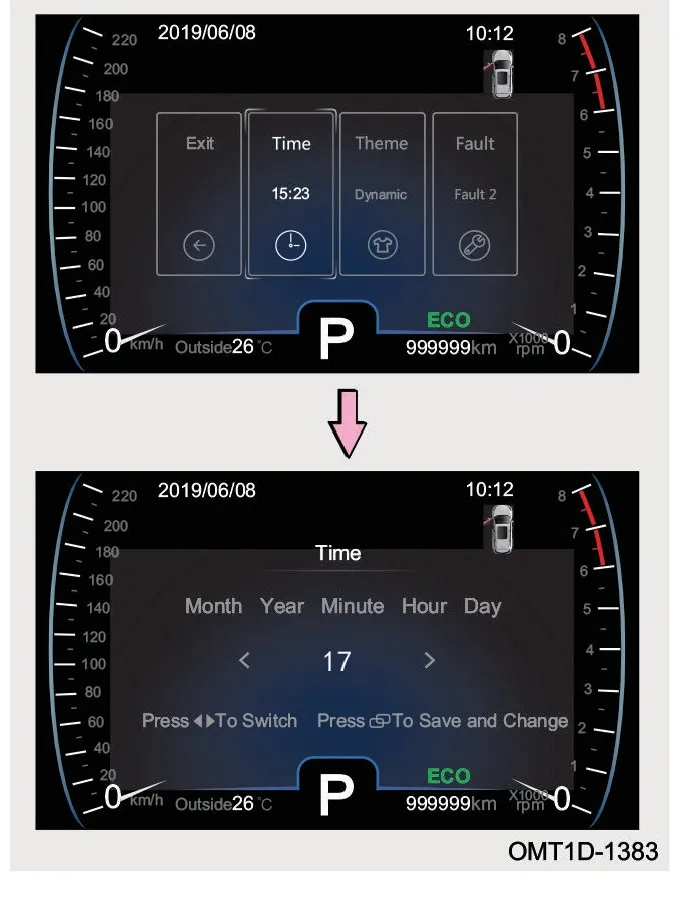

تصویر مراحل انتخاب منوی تنظیم ساعت در نمایشگر
OMT1D-1383
گام ۱: در منوی تنظیمات با « ◀ » / « ▶ » به صفحه Time بروید و « 🆗 » را کوتاه بزنید.
گام ۲: با « ◀ » / « ▶ » سال، ماه، روز و ساعت را تنظیم کنید. « 🆗 » را بزنید تا ذخیره شود و از صفحه خارج شوید.
هشدار سرعت غیرمجاز (در صورت تجهیز)

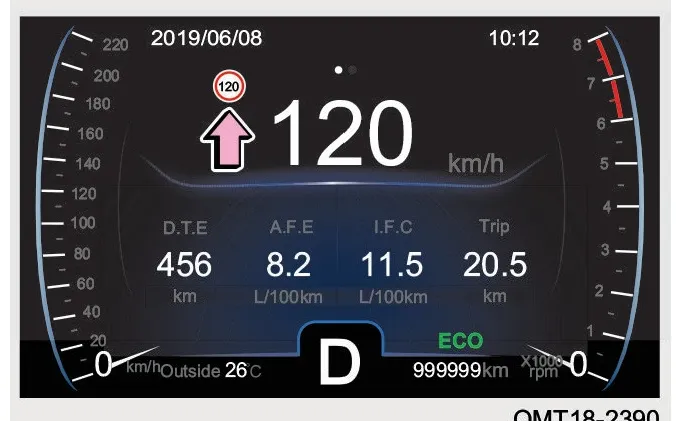

تصویر نمایشگر اطلاعات رانندگی با آیکون هشدار سرعت غیرمجاز
OMT18-2390
اگر سرعت از حد مجاز تنظیمشده بیشتر شود، آیکون « ⑳ » روی نمایشگر روشن و بوق اخطار به صدا درمیآید (عدد حداکثر سرعت در وسط آیکون دیده میشود). وقتی سرعت 5km/h پایینتر از حد تنظیمشده برسد، هشدار خاموش میشود. اگر دوباره از حد مجاز عبور کنید، هشدار فعال میشود.
نکته
بوق اخطار محدودیت زمانی دارد و در تمام مدت سرعت غیرمجاز نواخته نمیشود.
تنظیم از مانیتور سیستم صوتی و تصویری:

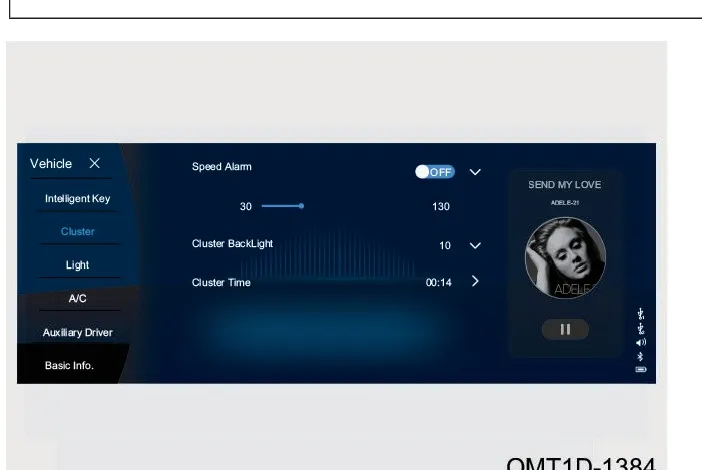

صفحه تنظیمات خودرو در مانیتور برای تنظیم هشدار سرعت در بخش خوشه ابزار
OMT1D-1384
گام ۱: روی « Vehicle settings » کلیک کنید.
گام ۲: « Cluster » را انتخاب کنید. با « Alarm Speed » مقدار هشدار را تنظیم یا غیرفعال کنید.
نکته
- با هر فشار دکمه، سرعت 5km/h تغییر میکند.
- بازه تنظیم: 30 تا 130km/h — یا غیرفعالسازی کامل.
هشدار خستگی در رانندگی

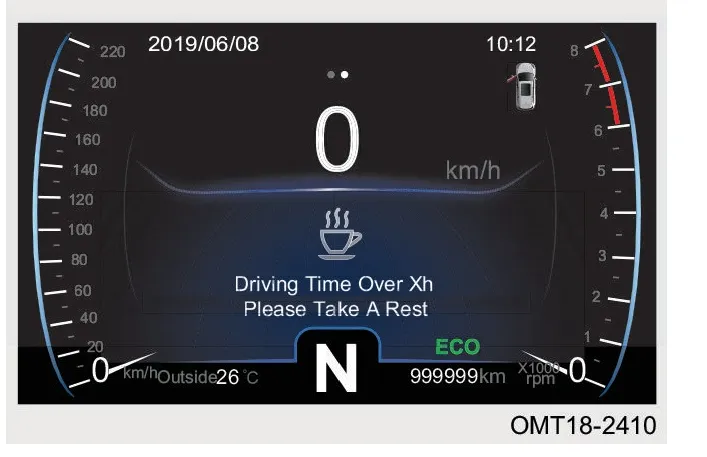

نمایشگر اطلاعات خودرو و هشدار خستگی
OMT18-2410
اگر مدت رانندگی از زمان تنظیمشده بیشتر شود، پیام « Driving Time Over—h, Please Take A Rest » نمایش داده میشود، بوق یکثانیهای شنیده میشود و نشانگر « ☕ » روی کیلومترشمار روشن میشود.
نکته
بوق اخطار محدودیت زمانی دارد و در تمام مدت هشدار خستگی نواخته نمیشود.
گام ۱: در منوی تنظیمات با « ◀ » / « ▶ » به Fatigue بروید و « 📑 » را کوتاه بزنید.
گام ۲: با « ◀ » / « ▶ » زمان هشدار را به اندازه نیم ساعت تغییر دهید. « 📑 » را بزنید تا ذخیره شود.

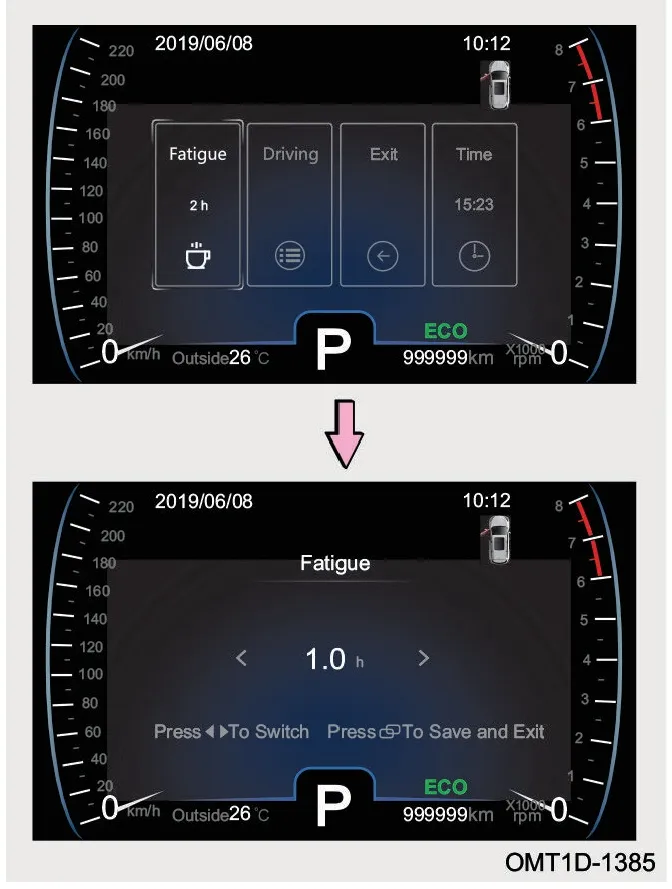

مراحل تنظیم هشدار خستگی در رانندگی روی صفحه نمایشگر
OMT1D-1385
نکته
بازه تنظیم: ۱ تا ۴ ساعت — یا خاموش کردن هشدار. بدون تنظیم، سیستم پس از یک ساعت رانندگی بهصورت پیشفرض هشدار میدهد.
صفحه گزارش پیغامهای خطا
اگر ECU ایراد یا وضعیت غیرعادی تشخیص دهد، پس از روشن شدن استارت پیامها یکبهیک نمایش و در صفحه Fault ثبت میشوند (مثلاً please check the ABS system).

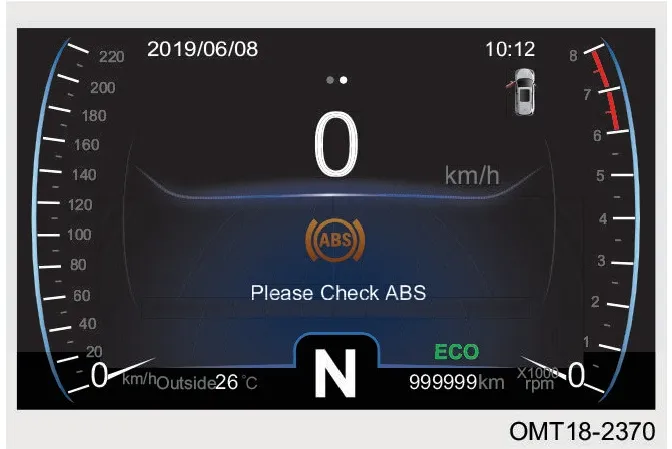

نمونه پیغام خطای سیستم ترمز ضد قفل روی صفحه نمایشگر
OMT18-2370
گام ۱: در منوی تنظیمات با « ◀ » / « ▶ » به Fault بروید و « 📑 » را کوتاه بزنید.
گام ۲: اگر چند خطا ثبت شده، با « ◀ » / « ▶ » پیامها را یکبهیک مرور کنید.

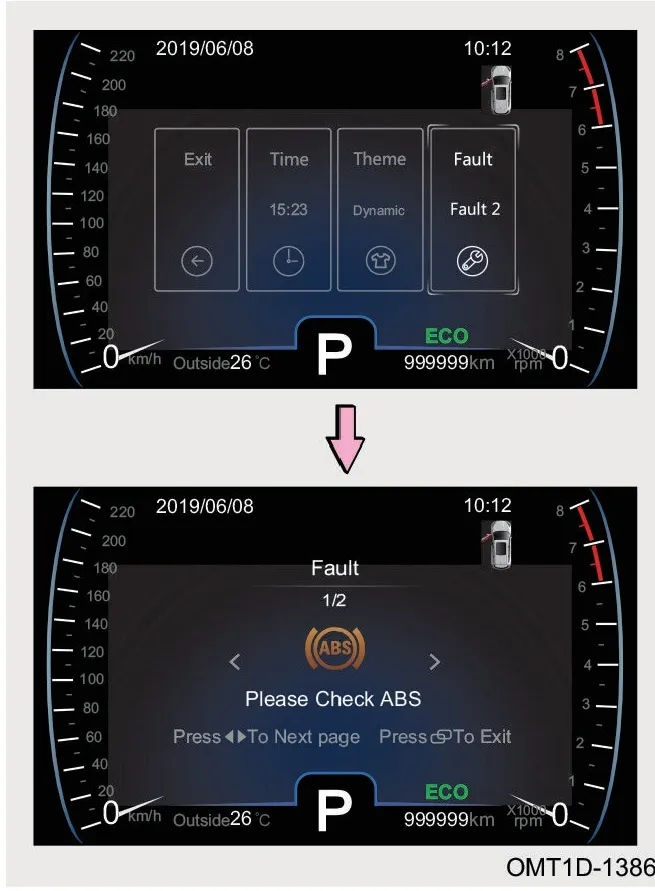

مراحل ورود به صفحه گزارش پیغامهای خطا در نمایشگر
OMT1D-1386
هشدار
اگر پیغام خطا دیدید، طبق توضیح پیام خودرو را بررسی کنید. اگر ایراد برطرف نشد، موتور را خاموش کنید و فوراً با نمایندگی مجاز مدیران خودرو تماس بگیرید.
تنظیم پسزمینه نمایشگر
گام ۱: در منوی تنظیمات با « ◀ » / « ▶ » به Theme بروید و « 🗒 » را کوتاه بزنید.
گام ۲: با « ◀ » / « ▶ » پسزمینه را انتخاب کنید. « 🗒 » را بزنید تا ذخیره شود.

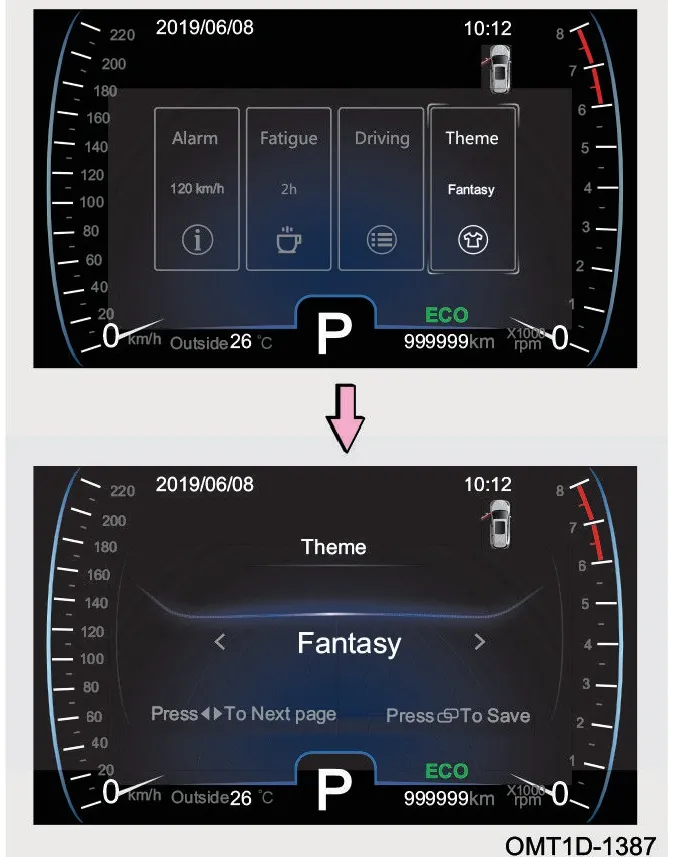

مراحل تنظیم پسزمینه در نمایشگر
OMT1D-1387
میانگین مصرف سوخت
مصرف سوخت متوسط پس از روشن شدن موتور را نشان میدهد. قبل از استارت، مقدار قبلی حافظه نمایش داده میشود. اطلاعات تقریباً هر ۱۰ ثانیه بهروز میشود.

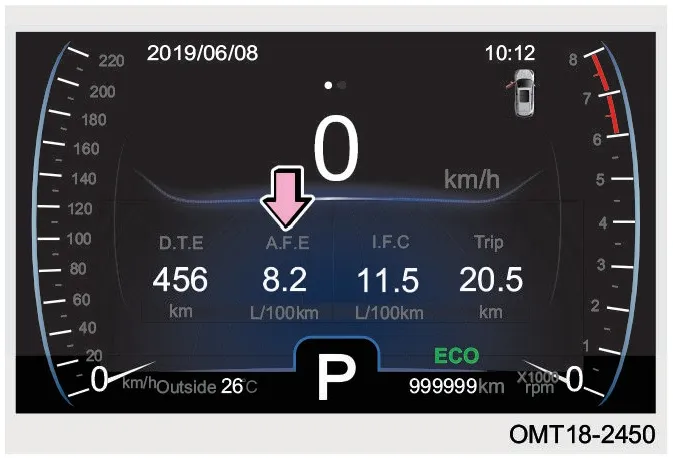

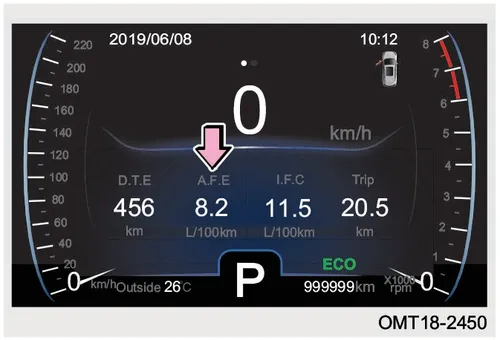

نمایش میانگین مصرف سوخت در صفحه نمایشگر
OMT18-2450
نکته
میانگین مصرف توسط ECU محاسبه میشود و فقط مرجع تقریبی است.
گام ۱: در منوی تنظیمات به Driving بروید و « ❐ » را کوتاه بزنید.
گام ۲: با « ◀ » / « ▶ » به A.F.E بروید.
گام ۳: « ❐ » را طولانی فشار دهید تا عدد مصرف بازیابی شود.

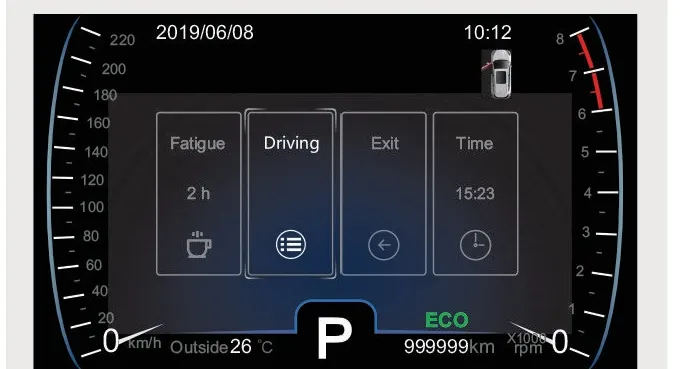

نمایش منوی Driving در صفحه نمایشگر

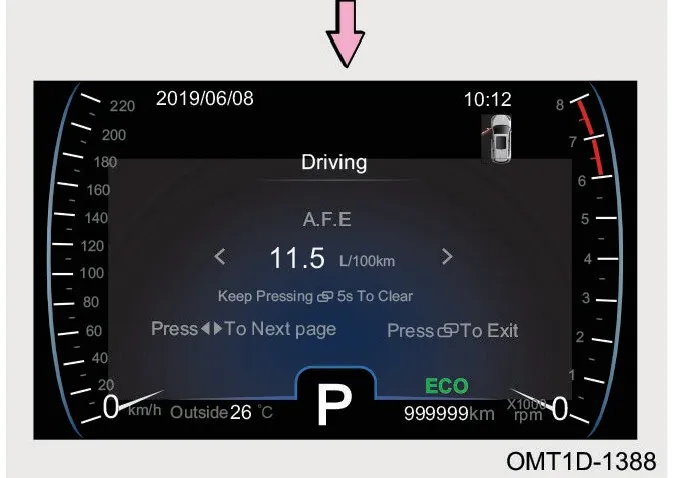

نمایش تنظیمات A.F.E در صفحه نمایشگر
OMT1D-1388
کیلومتر طی شده موقتی
مسافت بین دو نقطه را اندازه میگیرد. ابتدا باید کیلومتر موقتی را صفر کنید. محدوده نمایش: 0 تا 9999.9km — پس از آن شمارش از صفر شروع میشود.

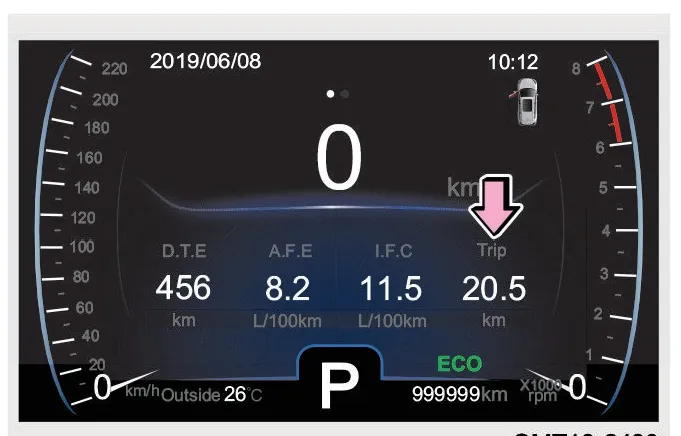

نمایش کیلومتر طی شده موقتی (Trip) در صفحه نمایشگر
OMT18-2480
