تیگو 8 پرو E پلاس (F8 Pro E Plus) — باربند، سوکتها و USB
این صفحه باربند سقفی، سوکتهای برق 12V، پورتهای USB، آفتابگیرها، آینه آرایش و درب موتور در تیگو 8 پرو E پلاس (F8 Pro E Plus) را توضیح میدهد.
باربند

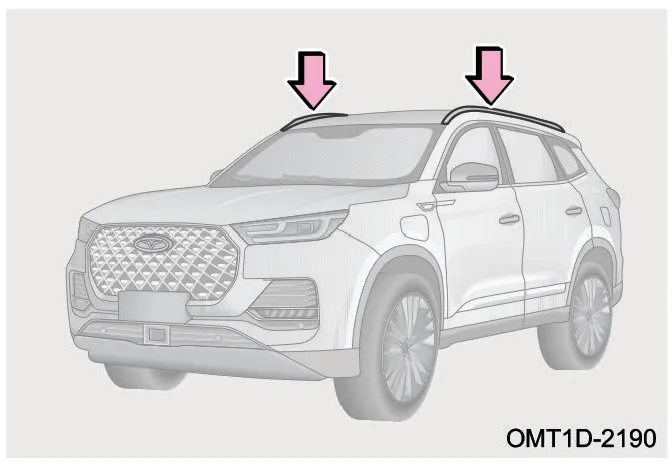

باربند خودرو
OMT1D-2190
باربند برای بخشی از بارها با حداکثر وزن ۵۰ کیلوگرم است. مجموع وزن بار (چمدان و ...) نباید از ۵۰ کیلوگرم بیشتر شود؛ بار اضافه به باربند، سقف پانوراما و سایر قطعات آسیب میزند و مشمول گارانتی نیست.
توجه
- طول و عرض بار نباید از ابعاد خودرو بیشتر باشد.
- قبل از رانندگی بار را محکم ببندید. برای محافظت از رنگ سقف، پتو یا محافظ بین بار و سقف بگذارید.
هشدار
- بار را طوری ببندید که وزن دو طرف یکسان باشد؛ در غیر این صورت در پیچ و ترمز کنترل از دست میرود.
- بار روی سقف ارتفاع مرکز ثقل را بالا میبرد؛ از سرعت زیاد، شروع ناگهانی، پیچ تند و ترمز شدید خودداری کنید.
۳-۹ سوکتها
خروجی برق 12V جلویی
سوکت 12V جلویی در قسمت جلوی کنسول وسط است. فقط وقتی استارت روشن یا در ACC باشد قابل استفاده است.

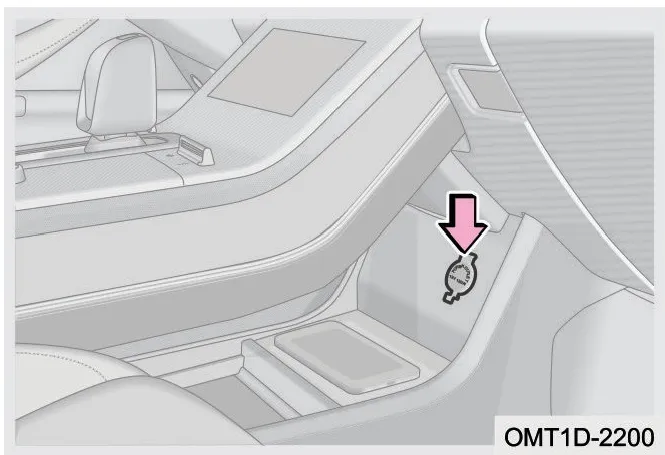

محل سوکت برق 12V جلویی
OMT1D-2200
خروجی برق 12V عقبی

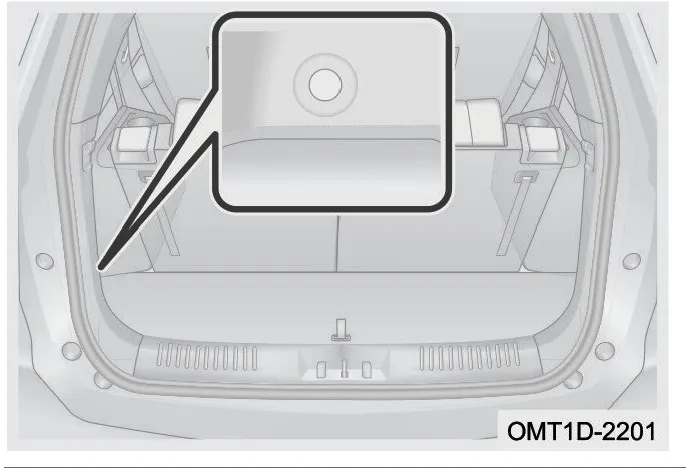

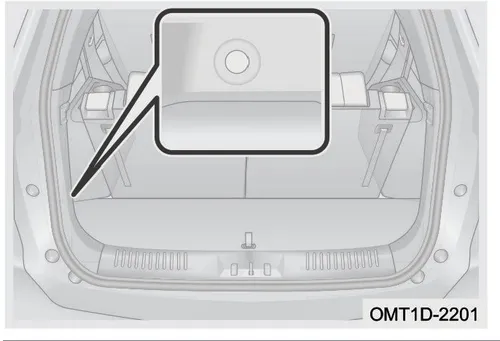

محل قرارگیری سوکت برق ۱۲ ولت در محفظه صندوق عقب
OMT1D-2201
سوکت 12V عقبی روی دیواره چپ صندوق عقب است. فقط با استارت روشن یا ACC کار میکند.
توجه
- از اتصال تجهیزات بالای 120W خودداری کنید تا فیوز نسوزد.
- وقتی موتور خاموش است، مدت طولانی از سوکت استفاده نکنید تا باتری خالی نشود.
- فقط سوکتهای مناسب وصل کنید؛ از ورود اجسام یا مایعات به داخل سوکت جلوگیری کنید.
۳-۱۰ پورتهای USB
پورت USB سقفی (در صورت تجهیز)

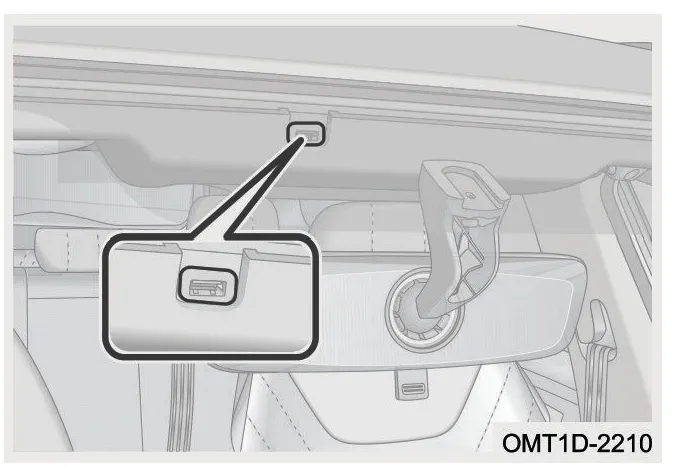

محل قرارگیری پورت USB سقفی در بالای آینه داخل کابین
OMT1D-2210
در بالای آینه داخل کابین قرار دارد و فقط برای تغذیه دوربین ثبت وقایع رانندگی است.
توجه
برای شارژ سایر لوازم الکترونیکی قابل استفاده نیست.
پورت USB جلویی

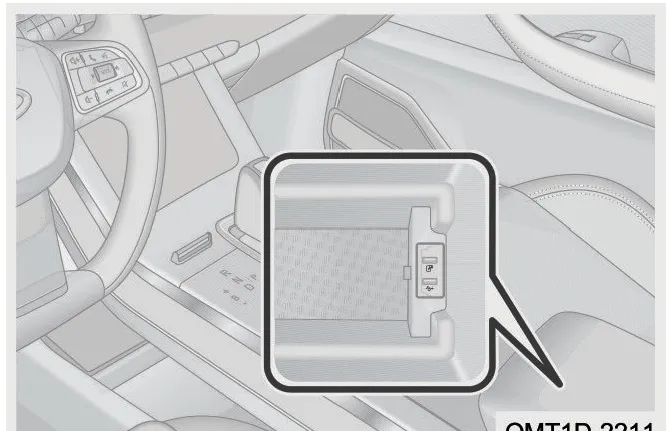

تصویر پورتهای USB جلویی در داخل جعبه کنسول وسط
OMT1D-2211
در داخل جعبه کنسول وسط:
- ○ پورت با علامت « 🔗 »: برای Udisc و شارژ لوازم کممصرف مثل موبایل.
- ○ پورت با علامت « 📱 »: برای Udisc، لینک با موبایل و شارژ لوازم کممصرف.
پورت USB عقبی

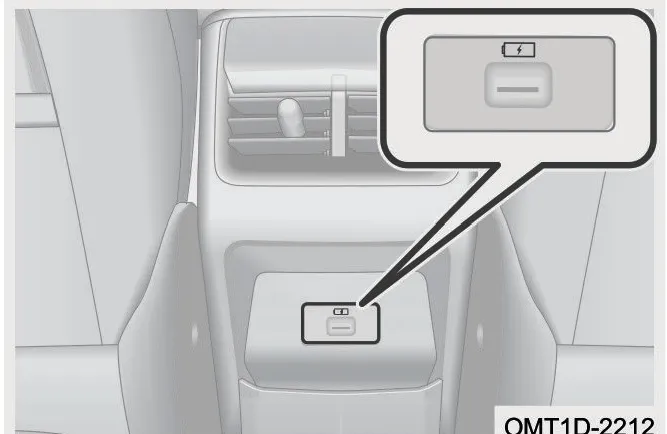

تصویر پورت USB عقبی در پشت کنسول وسط
OMT1D-2212
زیر دریچههای هوای پشت کنسول وسط — برای شارژ لوازم کممصرف.
۳-۱۱ آفتابگیرها و آینه آرایش

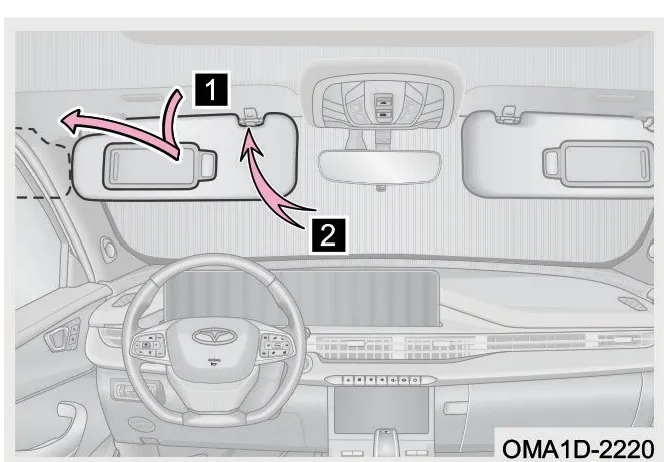

تصویر نحوه استفاده از آفتابگیر و آینه آرایش
OMA1D-2220
برای آینه آرایش، کاور کشویی را افقی در جهت فلش تصویر بکشید. در خودروهای مجهز به چراغ آینه، با باز کردن کاور چراغ خودکار روشن میشود.
1. آفتابگیر را به پایین بکشید.
2. برای جلوگیری از تابش آفتاب از کنار پنجره، آفتابگیر را از پایه آزاد کرده و به سمت پنجره برگردانید.
۳-۱۲ درب موتور
باز و بستن درب موتور

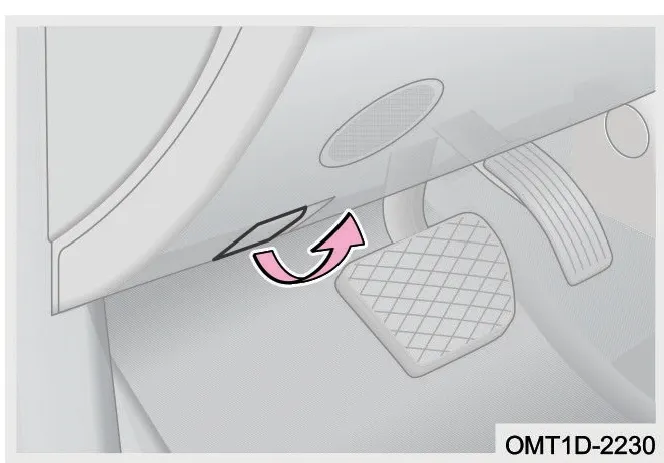

تصویر محل قرارگیری دستگیره بازکن درب موتور در داخل خودرو
OMT1D-2230
گام ۱: دستگیره بازکن درب موتور را دو بار بکشید تا درب از قفل خارج و کمی بلند شود.
گام ۲: درب را بالا ببرید تا جکها آن را نگه دارند.
گام ۳: درب را تا نزدیک قفل پایین آورده و قفل کنید.
گام ۴: پس از بستن، کمی به بالا بکشید تا از قفل شدن صحیح اطمینان حاصل کنید.
توجه
- قبل از بستن، مطمئن شوید ابزار و دستمال در محفظه موتور نمانده باشد.
- هنگام بستن، با دست فشار ندهید تا درب کج نشود.
- قبل از رانندگی از بسته و محکم بودن درب موتور اطمینان حاصل کنید.
۳-۱۳ درب پشتی — مدل دستی
باز و بستن

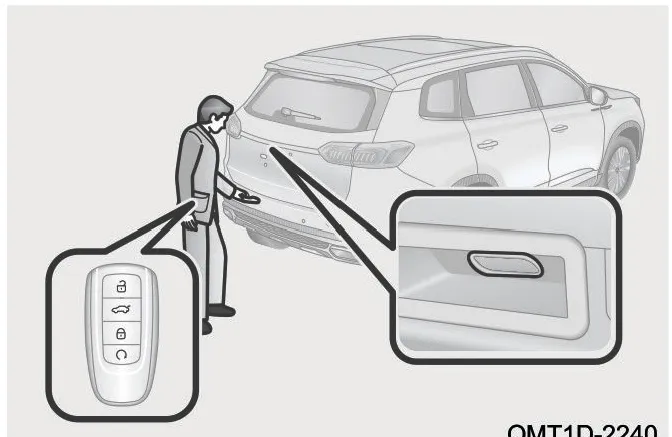

تصویر راهنمای باز کردن درب پشتی به صورت دستی شامل ریموت و دکمه دستگیره
OMT1D-2240
روش ۱: وقتی قفل مرکزی باز است، به پشت خودرو بروید و دکمه دستگیره بیرونی را فشار دهید و درب را بالا ببرید.
روش ۲: وقتی قفل مرکزی قفل است، با ریموت نزدیک شوید و دکمه دستگیره را فشار دهید.
نکته
اگر استارت روشن یا ACC باشد و قفل مرکزی قفل باشد، ابتدا قفل مرکزی را باز کنید.
دستگیره کمکی را به پایین بکشید و قبل از بسته شدن کامل رها کنید. قبل از ترک خودرو از بسته بودن کامل درب پشتی اطمینان حاصل کنید.
هشدار
قبل از رانندگی مطمئن شوید درب پشتی بسته است؛ در غیر این صورت ممکن است تصادف یا آسیب به خودرو رخ دهد.

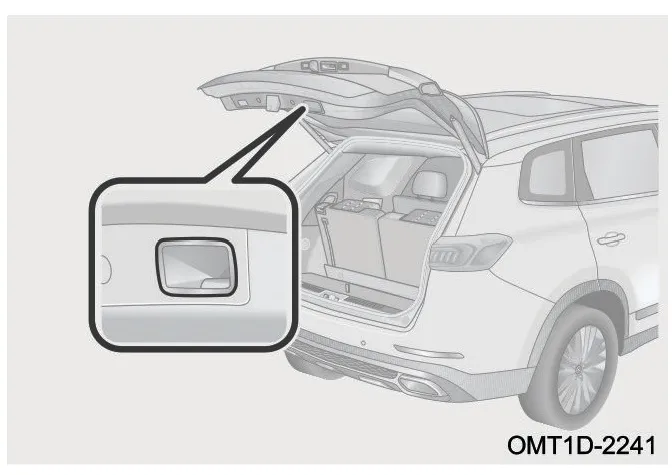

نمای درب صندوق عقب و دستگیره کمکی
OMT1D-2241
