تیگو 8 پرو E پلاس (F8 Pro E Plus) — درگاه شارژ نوع B و عملیات شارژ
تیگو 8 پرو E پلاس (F8 Pro E Plus) با تجهیزات شارژ نوع B به برق ۲۲۰ ولت متصل میشود. این صفحه اجزای کابل، هشدارهای ایمنی، نشانگرهای دسته کنترل، عیبیابی و مراحل شارژ را پوشش میدهد.
درگاه شارژ با کابل بیرونی (نوع B)
تجهیزات شارژ شامل درگاه شارژ با کابل بیرونی است. خودرو از طریق سوکت کابل به برق متصل میشود. کابل شارژ از یک مدار AC مخصوص ۲۲۰ ولت، ۲۰ آمپر و سهشاخه برق تشکیل شده و مطابق استانداردهای ملی برای شارژ خودرو استفاده میشود. مدار AC اختصاصی از اتصال کوتاه یا قطع شدن مدار به دلیل جریان زیاد هنگام شارژ باتری جلوگیری میکند. بدون مدار AC اختصاصی، عملکرد سایر تجهیزات مدار ممکن است تحت تأثیر قرار گیرد.
اجزای کابل:
1. تفنگی شارژ
2. دسته کنترل
3. سهشاخه برق

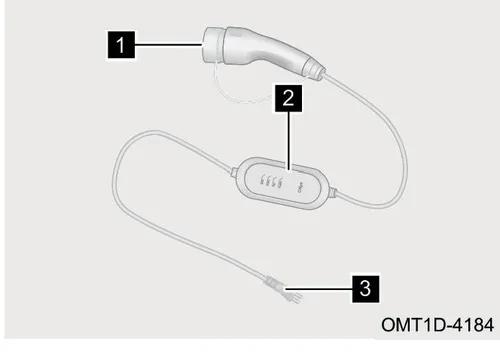

تصویر کابل شارژ بیرونی و اجزای آن
OMT1D-4184
هشدار
- هنگام استفاده باید اتصال زمین بهدرستی انجام شود.
- هرگز روی کابل پا نگذارید، آن را له نکنید، نکشید یا خم نکنید.
- وقتی شارژ تمام شد، ابتدا تفنگی شارژ را جدا کنید و سپس سهشاخه را از برق بکشید.
- هرگز از کابل رابط یا آداپتور استفاده نکنید و در زمان روشن بودن خودرو کابل شارژ را وصل یا جدا نکنید.
- بدون مجوز کابل را تعمیر یا سرویس نکنید؛ عواقب آن بر عهده شماست.
- اگر از کابل شارژ استفاده نمیکنید، درپوش محافظ درگاه شارژ را کامل ببندید.
- کابل را در معرض گازهای قابل اشتعال قرار ندهید.
- درگاه شارژ باید خشک و عاری از مواد خارجی باشد.
- کابل شارژ فقط زمانی استفاده شود که منبع تغذیه مجهز به کلید محافظ اتصال کوتاه RCD باشد.
- به کابل آسیب نرسانید، آن را پرتاب نکنید یا اجسام سنگین روی آن قرار ندهید.
- سهشاخه باید محکم در پریز باشد و نشانگر کابل در وضعیت عادی قرار داشته باشد.
- کابل شارژ مختص این خودرو است و نباید برای خودروهای دیگر استفاده شود.
- هنگام روشن کردن خودرو، تفنگی شارژ باید کاملاً از برق جدا شده باشد.
هشدار
- کابل شارژ را در معرض آب، مایعات، برف یا باران قرار ندهید. با دست خیس سهشاخه را وصل یا جدا نکنید.
- محدوده دمای کاری از <b>+50°C</b> تا <b>-30°C</b> است. کابل را نزدیک اجسام داغ یا در معرض نور مستقیم خورشید قرار ندهید.
- حتماً از <b>کابل شارژ اصلی</b> استفاده کنید. کابلهای متفرقه ممکن است باتری هیبریدی را بهدرستی شارژ نکنند.
- اگر کابل بهطور معمولی شارژ نمیکند، برای بازدید و تعمیر به <b>نمایندگیهای مجاز مدیران خودرو</b> مراجعه کنید.
نشانگرهای دسته کنترل
| وضعیت کارکرد/ ایراد | نشانگر وضعیت برق (سبز) | نشانگر شارژ شدن (قرمز) | نشانگر وجود ایراد (قرمز) | نشانگر اتمام شارژ (سبز) |
|---|---|---|---|---|
| شرایط شروع به کار | روشن | یک بار چشمک زدن | یک بار چشمک زدن | یک بار چشمک زدن |
| حالت انتظار برای شارژ شدن | روشن | خاموش | خاموش | خاموش |
| حالت شارژ عادی | روشن | روشن | خاموش | خاموش |
| اتمام شارژ | روشن | خاموش | خاموش | روشن |
| خودارزیابی | روشن | خاموش | چشمکزن | خاموش |
| ایراد در ارتباط | روشن | روشن | چشمکزن | خاموش |
| اضافه ولتاژ/ افت ولتاژ ورودی | روشن | خاموش | روشن | خاموش |
| ایراد اتصال زمین | روشن | خاموش | روشن | چشمکزن |
| ایراد جریان اضافه | روشن | چشمکزن | روشن | خاموش |
| ایراد نشتی برق | روشن | خاموش | چشمکزن | چشمکزن |
| عملکرد محافظت در برابر دمای بیش از حد | روشن | روشن | روشن | روشن |
توجه
دسته کنترل را جدا یا تعمیر نکنید. در صورت بروز ایرادهای جدول فوق، به <b>نمایندگیهای مجاز مدیران خودرو</b> مراجعه کنید.
عیبیابی ایرادات رایج
شارژ انجام نمیشود
1. وضعیت نشانگر را مشاهده و با جدول بالا مقایسه کنید.
2. اتصال کامل به زمین را بررسی کنید.
3. ولتاژ برق تغذیه را بررسی کنید.
4. اتصالات و کانکتورهای خودرو را بررسی کنید.
تناوب در شارژ شدن
1. وضعیت نشانگر را مشاهده و تحلیل کنید.
2. بررسی کنید آیا برق ۲۲۰ ولت AC پایدار است.
3. بررسی کنید آیا دما خیلی بالاست.
قطع شدن برق در حین شارژ
1. اتصال کامل به زمین را بررسی کنید.
2. اتصال کوتاه شدن کابل را بررسی کنید.
3. بررسی کنید آیا توان کل تجهیزات الکتریکی خیلی زیاد است.
قطع و وصل مکرر برق همراه با ایراد
سهشاخه برق را بکشید و تفنگی شارژ را جدا کنید، سپس یک بار دیگر وصل و جدا کنید. اگر ایراد تکرار شد، فوراً به نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
عملیات شارژ (با تجهیزات نوع B)
گام ۱: خودرو را در محل شارژ پارک کنید، دسته دنده را در موقعیت P قرار دهید و ترمز پارک را درگیر کنید.
گام ۲: قسمت عقب درب بیرونی درگاه شارژ را فشار دهید تا کمی باز شود، سپس آن را به آرامی تا حداکثر مقدار ممکن باز کنید.
گام ۳: قبل از شروع شارژ، دکمه استارت موتور را OFF کنید.

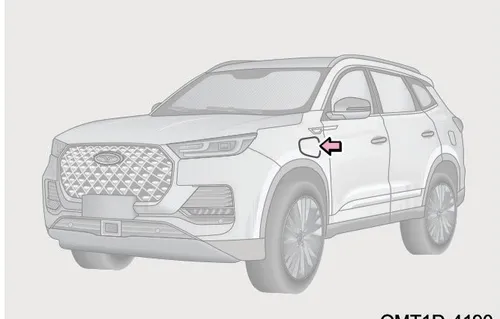

محل قرارگیری درب بیرونی درگاه شارژ روی بدنه خودرو
OMT1D-4190
گام ۴: درب پشتی را باز کنید، موکت کف آن را بلند کرده و کابل شارژ را بردارید. سپس سهشاخه کابل شارژ را به پریز برق وارد کنید.
گام ۵: درپوش گردگیر درگاه شارژ و تفنگی شارژ را بردارید و تفنگی را به درگاه شارژ وارد کنید تا در جای خود قرار گیرد.

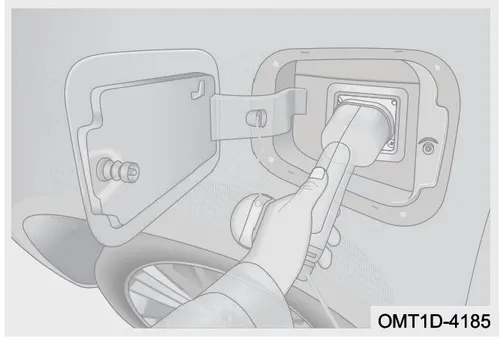

نحوه اتصال تفنگی شارژ به درگاه شارژ خودرو
OMT1D-4185
گام ۶: پس از اتمام شارژ، قفل دربهای خودرو را باز کنید تا تفنگی از حالت قفل خارج شود. سپس تفنگی را از درگاه شارژ جدا کنید.
گام ۷: درپوش گردگیر درگاه شارژ و تفنگی شارژ را ببندید و سپس درب بیرونی درگاه شارژ را ببندید.
