X33 کراس CVT (X33 Cross CVT) — نمایشگر LCD: تنظیمات و اطلاعات
نمایشگر LCD صفحه کیلومترشمار X33 کراس CVT (X33 Cross CVT) اطلاعات رانندگی، تنظیمات و هشدارها را نشان میدهد. این صفحه دمای موتور، اجزای LCD، منوی تنظیمات و اطلاعات سفر را پوشش میدهد.
نمایشگر دمای آب موتور

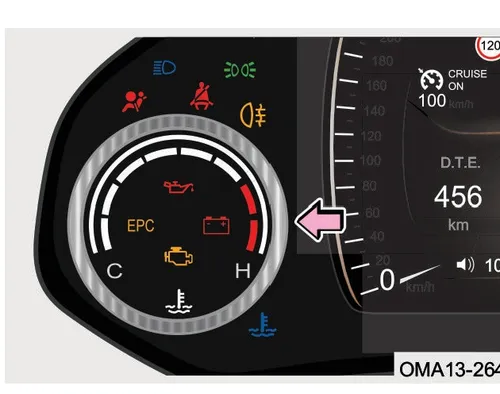

نمایشگر دمای آب موتور در صفحه کیلومتر شمار
OMA13-2640
پس از روشن شدن سوییچ، نمایشگر دمای آب موتور دمای لحظهای را نشان میدهد.
- ○ محدوده C (دمای پایین): هنگام گرم شدن موتور ممکن است نشانگر مدتی در این محدوده بماند. در این دما با دور بالا کار نکنید و بار زیاد به موتور وارد نکنید. اگر مدت طولانی ثابت ماند، به نمایندگی مجاز مدیران خودرو مراجعه کنید.
- ○ محدوده H (دمای بالا): اگر نشانگر به H برسد یا چراغ هشدار دما روشن شود، موتور بیش از حد داغ شده. خودرو را متوقف کنید، چند دقیقه در دور آرام بگذارید، سپس خاموش کنید و علت را بررسی کنید. اگر علت را پیدا نکردید، به نمایندگی مجاز مراجعه کنید.
هشدار
وقتی موتور داغ است درب مخزن انبساط را باز نکنید. پس از خنک شدن سطح مایع خنککننده را چک کنید. اگر خیلی کم است، موتور را روشن نکنید؛ در غیر این صورت آسیب شدید وارد میشود.
نشانگر گرم شدن موتور (در صورت تجهیز)
پس از روشن شدن موتور و وقتی دمای مایع خنککننده پایین است، تصاویر و متن در LCD ظاهر میشوند و چراغ آبی نشانگر دما روشن میماند.

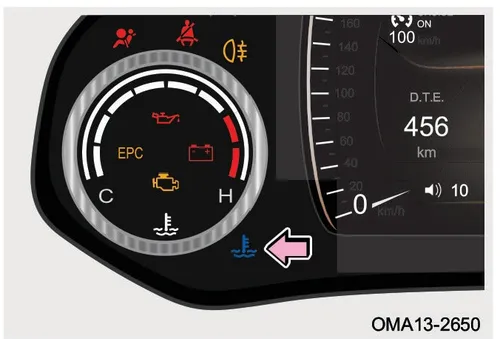

تصویر نمایشگر LCD و نشانگرهای دمای آب و سیستمهای خودرو
OMA13-2650
پس از گرم شدن موتور، پیامها در LCD ظاهر و چراغ آبی خاموش میشود؛ یعنی فرآیند گرم شدن کامل شده.
نمایش اطلاعات در نمایشگر LCD

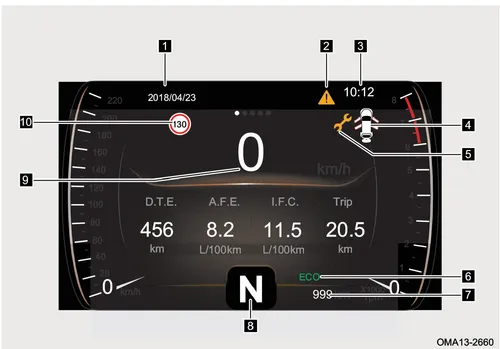

نمایش اطلاعات در نمایشگر LCD
۱ نمایشگر تاریخ ۲ نشانگر اعلام اخطار ۳ نمایشگر ساعت ۴ نشانگر باز بودن دربها ۵ چراغ یادآوری سرویس ۶ نشانگر حالت ECO/SPORT ۷ کیلومتر کلی کارکرد ۸ نشانگر دنده گیربکس ۹ نمایشگر سرعت فعلی ۱۰ نشانگر آلارم سرعت غیرمجاز
دکمههای تنظیم نمایشگر LCD

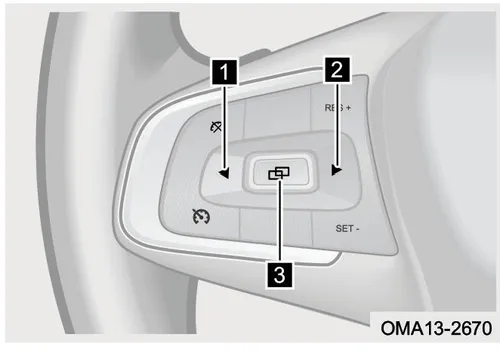

مجموعه کلیدهای تنظیم نمایشگر روی فرمان
OMA13-2670
این دکمهها روی غربیلک فرمان (سمت چپ) برای کار با منوهای صفحه کیلومترشمار هستند:
1. دکمه چپ گرد: انتخاب صفحه سمت چپ
2. دکمه راست گرد: انتخاب صفحه سمت راست
3. دکمه Enter: انتخاب و ورود
نمایش صفحات اصلی و تنظیمات
نمایش صفحات اصلی

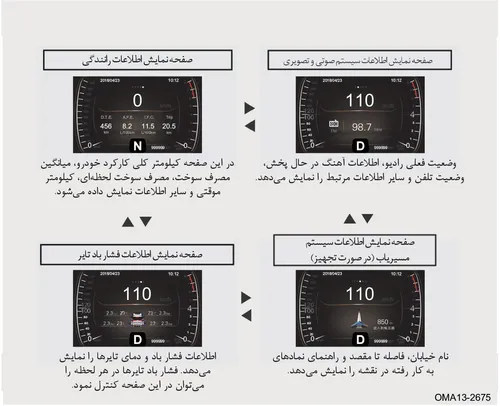

نمودار صفحات نمایشگر LCD
صفحه سیستم صوتی و تصویری: وضعیت رادیو، آهنگ، تلفن و اطلاعات مرتبط.
صفحه مسیریاب (در صورت تجهیز): نام خیابان، فاصله تا مقصد و نمادهای نقشه.
صفحه اطلاعات رانندگی: کارکرد کلی، میانگین و لحظهای مصرف سوخت، کیلومتر موقت و موارد مشابه.
صفحه فشار باد تایر: فشار و دمای تایرها در هر لحظه.
صفحات تنظیمات

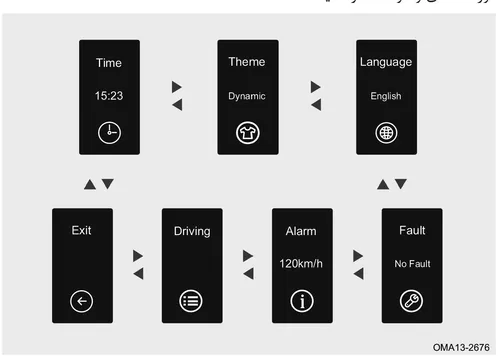

دیاگرام منوی تنظیمات نمایشگر LCD شامل بخشهای Time، Theme، Language، Fault، Alarm، Driving و Exit
OMA13-2676
روی دکمه «❏» روی فرمان یک بار بزنید تا وارد منوی تنظیمات شوید. با «◀» و «▶» صفحه مورد نظر را انتخاب و دوباره «❏» را برای ورود فشار دهید.
توجه
تصاویر و اطلاعات فقط نمونه هستند؛ مطابق سیستم نصبشده روی خودرو عمل کنید.
منوی تنظیمات
تنظیم ساعت
۱. در منوی تنظیمات با «◀» یا «▶» به صفحه Time بروید و «📋» را کوتاه فشار دهید. ۲. با «◀» و «▶» زمان را تنظیم کنید. «📋» را برای ذخیره فشار دهید.

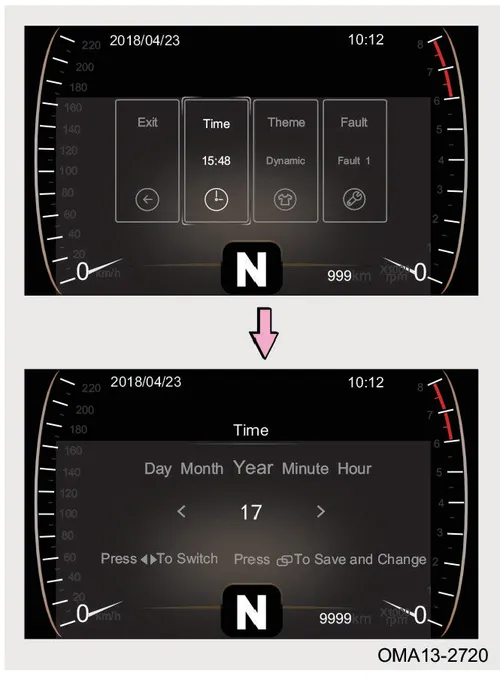

مراحل تنظیم ساعت در نمایشگر خودرو
OMA13-2720
نکته
تنظیم ساعت از مانیتور سیستم صوتی و تصویری هم ممکن است.
تنظیم پسزمینه نمایشگر

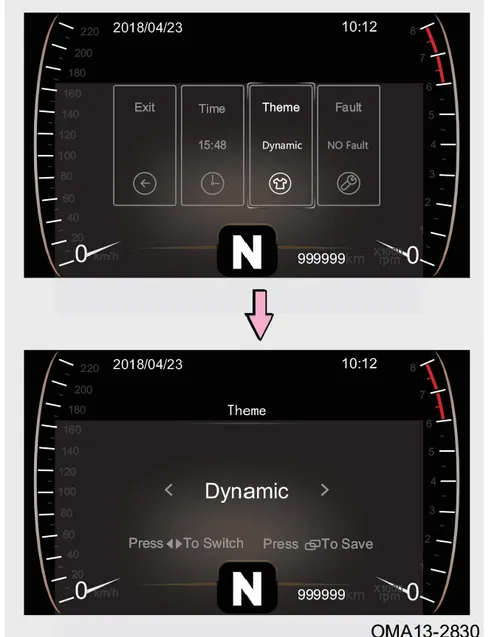

تصویر مراحل تنظیم تم (پسزمینه) در نمایشگر پنل کیلومتر شمار
OMA13-2830
۱. در منوی تنظیمات با «◀» یا «▶» به Theme بروید و «▣» را کوتاه فشار دهید. ۲. با «◀» یا «▶» پسزمینه را انتخاب کنید. «▣» را برای ذخیره فشار دهید.
نکته
سه رنگ سفید، آبی و قرمز قابل انتخاب است.
تنظیم زبان کاربری

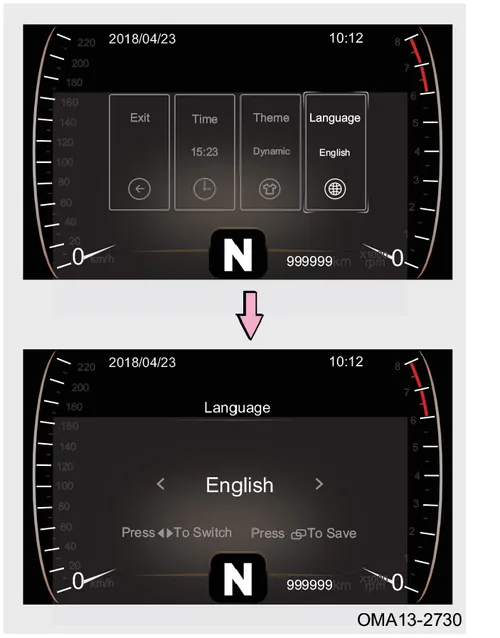

تصویر مراحل انتخاب منوی Language و تغییر زبان در صفحه نمایش پشت آمپر
۱. در منوی تنظیمات با «◀» یا «▶» به Language بروید و «📄» را کوتاه فشار دهید. ۲. Chinese یا English را انتخاب کنید. «📄» را برای ذخیره فشار دهید.
نکته
تنظیم زبان از مانیتور سیستم صوتی و تصویری هم ممکن است.
تنظیم اطلاعات رانندگی
در صفحه Driving میتوانید میانگین مصرف سوخت، کیلومتر بین سرویسها و کیلومتر موقت را تنظیم یا ریست کنید.
اطلاعات نمایشدادهشده در LCD
LCD اطلاعاتی مثل کارکرد کلی، ساعت، دنده، حالت ECO/SPORT، مصرف سوخت، مسافت قابل حرکت، کیلومتر موقت، وضعیت دربها، رادار پارک، چراغ سرویس و اخطارها را نشان میدهد.
کیلومتر کلی کارکرد
کل مسافت طیشده را نشان میدهد (۰ تا ۹۹۹٬۹۹۹km). در حداکثر، «999,999 km» ثابت میماند.

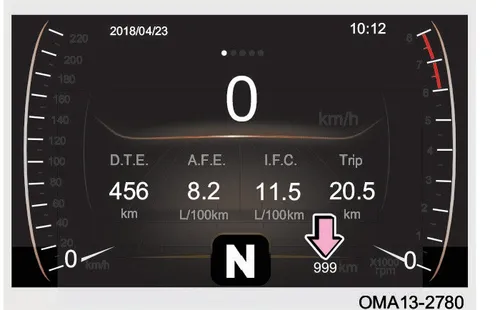

نمایشگر اطلاعات کیلومتر کلی کارکرد خودرو در صفحه LCD
OMA13-2780
مسافت قابل حرکت با بنزین موجود
حداکثر مسافت تخمینی با بنزین باقیمانده را بر اساس میانگین مصرف محاسبه میکند. فقط مرجع است؛ با سوختگیری کم ممکن است بهروز نشود.

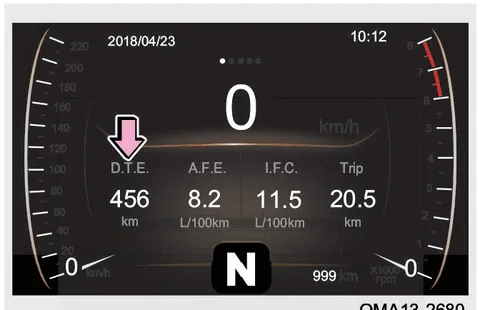

نمایشگر اطلاعات مسافت قابل حرکت با بنزین موجود (D.T.E.) در صفحه LCD
OMA13-2680
