X33 کراس CVT (X33 Cross CVT) — تعویض چرخ پنچر: باز کردن و نصب زاپاس
این صفحه مراحل عملی تعویض چرخ پنچر در X33 کراس CVT (X33 Cross CVT) را از گذاشتن مانع جلوگیری از حرکت تا نصب چرخ زاپاس توضیح میدهد. هر مرحله با تصویر و نکته ایمنی همراه است.
چطور چرخ پنچر را باز کنیم؟
۱. گذاشتن مانع جلوی چرخ
هنگام بلند کردن خودرو با جک، در مقابل چرخی که قطری در سمت مخالف چرخ پنچر قرار دارد مانع بگذارید تا از حرکت خودرو جلوگیری شود.

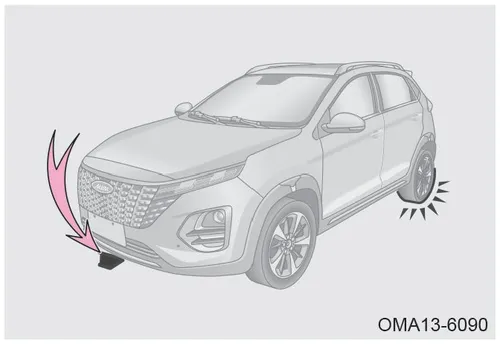

گذاشتن مانع در مقابل چرخ X33 کراس CVT
OMA13-6090
| چرخ پنچر | چرخی که باید مقابل آن مانع قرار دهید |
|---|---|
| چرخ جلو چپ | در پشت چرخ عقب راست |
| چرخ جلو راست | در پشت چرخ عقب چپ |
| چرخ عقب چپ | در جلوی چرخ جلو راست |
| چرخ عقب راست | در جلوی چرخ جلو چپ |
۲. شل کردن پیچهای چرخ
همیشه قبل از بلند کردن خودرو با جک، پیچهای چرخ موردنظر را با آچار چرخ شل کنید. آچار را طوری روی پیچ قرار دهید که دسته آن در سمت چپ شما باشد، سپس در جهت فلش نشاندادهشده در شکل به سمت پایین فشار دهید.

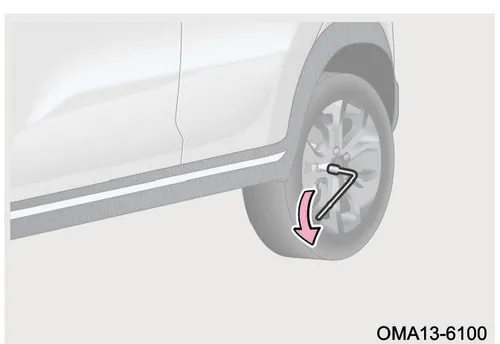

نحوه شل کردن پیچهای چرخ با آچار در X33 کراس CVT
OMA13-6100
توجه
هنگام باز کردن پیچها اجازه ندهید آچار روی پیچ سر بخورد؛ در غیر این صورت پیچها آسیب میبینند.
هشدار
در این مرحله پیچها را فقط مقداری شل کنید و کامل باز نکنید. در غیر این صورت فشار خودرو ممکن است چرخ را جدا کند و باعث مصدومیت یا آسیب به خودرو شود.
۳. قرار دادن جک
جک را روی سطح صاف و سفت قرار دهید و مطمئن شوید شیار روی دماغه جک در مقابل زبانه مخصوص جک روی بدنه خودرو قرار دارد. پیچ تنظیم جک را در جهت عقربه ساعت بچرخانید تا شکاف جک با زبانه بدنه تماس پیدا کند.

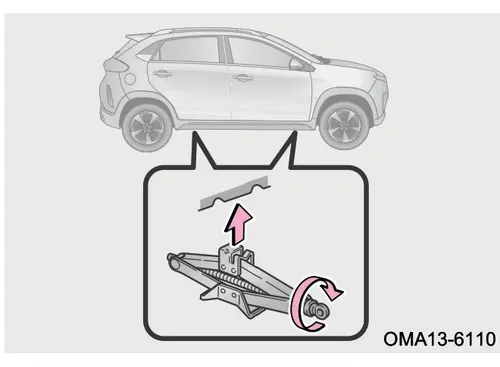

محل قرارگیری جک در زیر بدنه X33 کراس CVT
OMA13-6110
هشدار
- حداکثر بار قابل تحمل جک ۱۰۰۰ کیلوگرم است.
- خودرو را فقط تا ارتفاعی بلند کنید که بتوانید چرخ را خارج کنید.
- وقتی خودرو روی جک است، اعضای بدن را زیر خودرو قرار ندهید.
۴. بلند کردن خودرو با جک
پس از اطمینان از خالی بودن کابین، دسته جک را روی جک نصب کنید. آچار چرخ را از سوراخ انتهای دسته جک عبور دهید و در جهت عقربه ساعت بچرخانید. وقتی تکیهگاه جک با بدنه تماس پیدا کرد، قرارگیری جک را دوباره کنترل کنید.

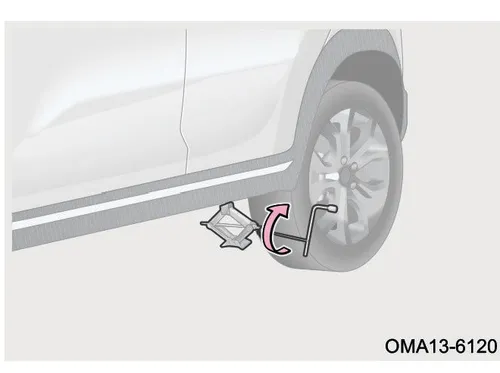

نحوه اتصال دسته جک و آچار چرخ برای بالا بردن X33 کراس CVT
OMA13-6120
۵. جدا کردن چرخ پنچر
با آچار چرخ، ۵ پیچ چرخ را در خلاف جهت عقربه ساعت کامل باز کنید و چرخ را جدا کنید. چرخ را طوری روی زمین بگذارید که سطح رینگ رو به بالا باشد تا رینگ خراش نبیند.

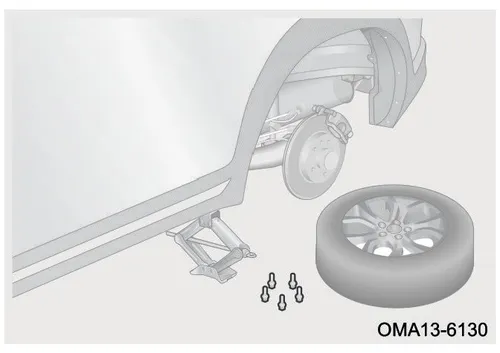

باز کردن پیچهای چرخ و قرار دادن چرخ پنچر روی زمین
OMA13-6130
۶. نصب چرخ زاپاس
قبل از نصب زاپاس، گرد و خاک و رسوبات روغنی را از کاسه چرخ و رینگ تمیز کنید. مطمئن شوید سطح تماس بین کاسه چرخ و رینگ سالم است، سپس چرخ زاپاس را نصب کنید.

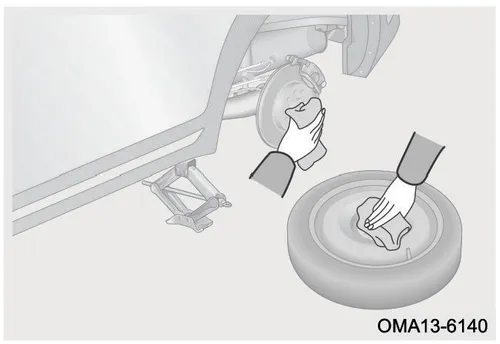

تمیز کردن کاسه چرخ و رینگ پیش از نصب زاپاس
OMA13-6140
۷. سفت کردن اولیه پیچهای چرخ
ابتدا ۵ پیچ چرخ را با دست در جهت عقربه ساعت سفت کنید. چرخ را صاف کنید و با آچار چرخ پیچها را سفت کنید.

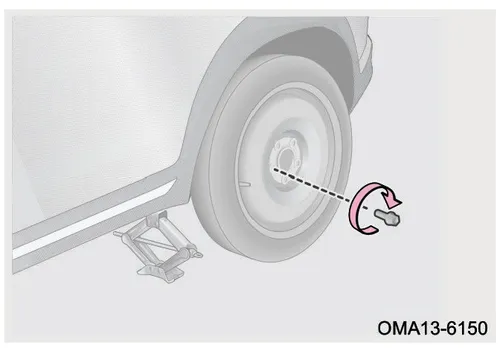

سفت کردن اولیه پیچهای چرخ با دست و آچار
OMA13-6150
توجه
هرگز روی پیچهای چرخ روغن یا گریس نزنید. اگر پیچها چرب هستند، قبل از نصب چرخ آنها را تمیز و خشک کنید.
