X33 کراس CVT (X33 Cross CVT) — ریموت و کلید مکانیکی: تعویض باتری و محدوده شناسایی
ریموت کنترل و کلید مکانیکی X33 کراس CVT (X33 Cross CVT) برای ورود، قفل و استارت بدون کلید کاربرد دارند. در این صفحه محدودیتهای عملکردی ریموت، نحوه استفاده از کلید مکانیکی، مراحل تعویض باتری و محدوده شناسایی آنتنها را یاد میگیرید.
محدودیتهای عملکردی ریموت — ادامه
۶. قرار گرفتن ریموت در نزدیکی تجهیزات تولیدکننده امواج قوی (برج تلویزیونی، ایستگاه رادیویی، نیروگاه، فرودگاه، ایستگاه راهآهن)
توجه
- ریموت کنترل یک فرستنده رادیویی کمقدرت است و بهراحتی تحت تأثیر امواج رادیویی و تشعشع تجهیزات صنعتی، تحقیقاتی و پزشکی قرار میگیرد.
- بدون مجوز، فرکانس یا قدرت ارسال ریموت را تغییر ندهید (مثل نصب تقویتکننده) و آنتن خارجی نصب نکنید.
- هنگام استفاده از ریموت، تداخل با ارتباطات بیسیم مجاز محلی نداشته باشید. در صورت تداخل، از ریموت استفاده نکنید و ابتدا تداخل را برطرف کنید.
علائم ضعیف یا خالی شدن باتری ریموت
۱. کاهش تدریجی برد ریموت و کوچکتر شدن میدان اثر ۲. عمل نکردن ریموت حتی در مناطق بدون مانع و امواج مزاحم ۳. نمایش پیام «Smart key battery power is low» روی کیلومترشمار ۴. کمنور شدن یا روشن نشدن چراغ نشانگر با فشار دکمهها
کلید مکانیکی
کلید مکانیکی یکپارچه با ریموت است و در موارد اضطراری برای باز و قفل کردن دربها استفاده میشود. ضامن سمت جانبی ریموت را فشار دهید و کلید را جدا کنید. پس از استفاده، کلید را به جای خود برگردانید (جزئیات بیشتر در بخش «قفل دربها» همین فصل).

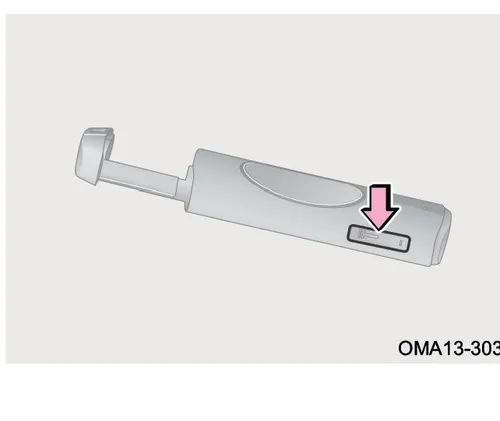

نحوه خارج کردن کلید مکانیکی از ریموت کنترل X33 کراس CVT
OMA13-3030
چطور باتری ریموت را تعویض کنیم؟
گام ۱: ضامن کلید مکانیکی را فشار دهید و کلید را از بدنه ریموت جدا کنید.

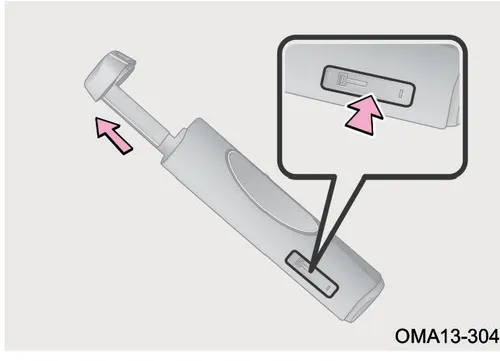

محل ضامن و جهت فشار برای جداسازی کلید مکانیکی
OMA13-3040
گام ۲: با پیچگوشتی تخت و نوارپیچشده، درپوش کلید را باز کنید و برد الکترونیکی را خارج کنید.

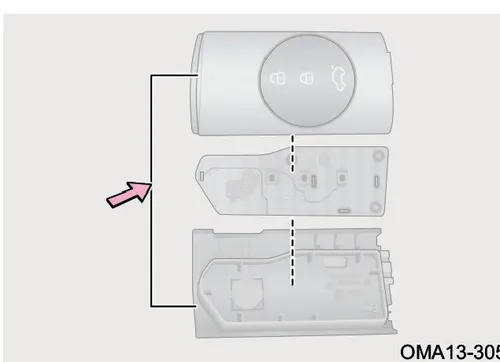

باز کردن درپوش ریموت با پیچگوشتی تخت
OMA13-3050
گام ۳: باتری کهنه را از برد خارج کنید و باتری نو را با قطب مثبت (+) رو به بالا جایگزین کنید.

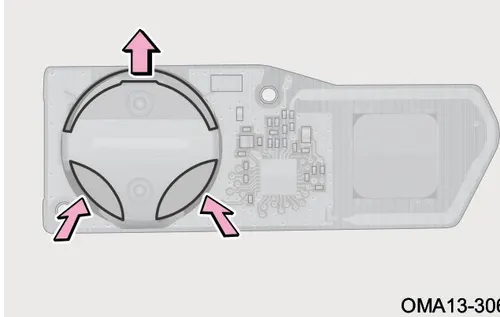

برد الکترونیکی ریموت و جهت خروج باتری
OMA13-3060
گام ۴: اجزای بازشده را به ترتیب عکس مراحل، مونتاژ کنید.
گام ۵: عملکرد ریموت را بررسی کنید؛ با فشار هر دکمه، چراغ روی کلید باید روشن شود. اگر درست کار نکرد، با نمایندگی مجاز مدیران خودرو تماس بگیرید.
نکته
- از قرارگیری صحیح قطبهای مثبت و منفی باتری مطمئن شوید.
- نوع باتری: باتری لیتیومی مدل 3V-CR2032
نکته
باتری لیتیومی مصرفشده را مثل زباله خانگی دور نریزید؛ طبق قوانین کشوری و مقررات محیط زیست امحا کنید.
توجه
- فقط از باتری توصیهشده مدیران خودرو استفاده کنید.
- هنگام نصب ترمینالها و الکترودها را خم نکنید.
- دست شما باید خشک و بدون رطوبت باشد.
- باتری را با دست روغنی لمس نکنید.
- به قطعات الکترونیکی داخل ریموت دست نزنید.
- توصیه میشود تعویض باتری در نمایندگی مجاز مدیران خودرو انجام شود.
هشدار
مراقب بلعیده شدن باتری یا قطعات ریموت توسط کودکان باشید؛ ممکن است آسیب جدی یا مرگ به دنبال داشته باشد.
محدوده شناسایی ریموت — در صورت تجهیز

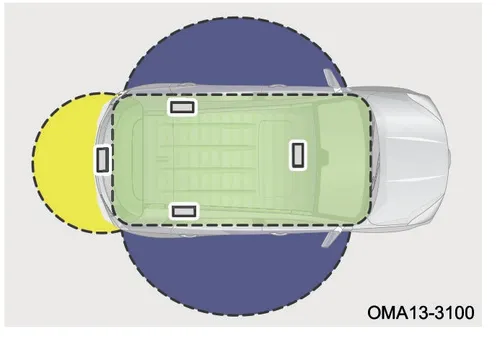

دیاگرام محدوده شناسایی ریموت کنترل در اطراف X33 کراس CVT
OMA13-3100
محدوده استارت یا تغییر وضعیت سوییچ: وقتی ریموت در محدوده آنتن فرکانس پایین جلویی داخل کابین باشد، خودرو را میتوان روشن کرد یا وضعیت سوییچ را تغییر داد.
محدوده قفل و باز کردن دربها: وقتی ریموت در محدوده آنتن فرکانس پایین دربها باشد، دربها قفل یا باز میشوند.
محدوده باز کردن درب پشت: وقتی ریموت در محدوده آنتن بیرونی درب پشت باشد، درب پشت باز میشود.
در شرایط زیر سیستم ممکن است درست کار نکند: ۱. ریموت داخل محفظه بار باشد ۲. هنگام قفل، ریموت خیلی نزدیک شیشه درب یا سقف باشد ۳. ریموت در مجاورت منابع تداخل الکترومغناطیسی قوی باشد
نکته
آنتنهای سیستم ورود و استارت بدون کلید، ریموت را در شعاع حدود ۱٫۵ متری شناسایی میکنند. هنگام ورود یا کار با سوییچ استارت، فاصله ریموت تا آنتن مربوطه باید در این محدوده باشد.
