X55 Pro IE (X55 Pro IE) — صفحه کیلومترشمار ۳/۵ اینچی: اجزا و تنظیمات
صفحه کیلومترشمار ۳/۵ اینچی X55 Pro IE (X55 Pro IE) سرعت، دور موتور، میزان بنزین، دمای آب و اطلاعات رانندگی را نمایش میدهد. در این صفحه اجزای پنل، نحوه خواندن هر نشانگر و تنظیم ساعت را یاد میگیرید.
اجزای صفحه کیلومترشمار ۳/۵ اینچی کداماند؟

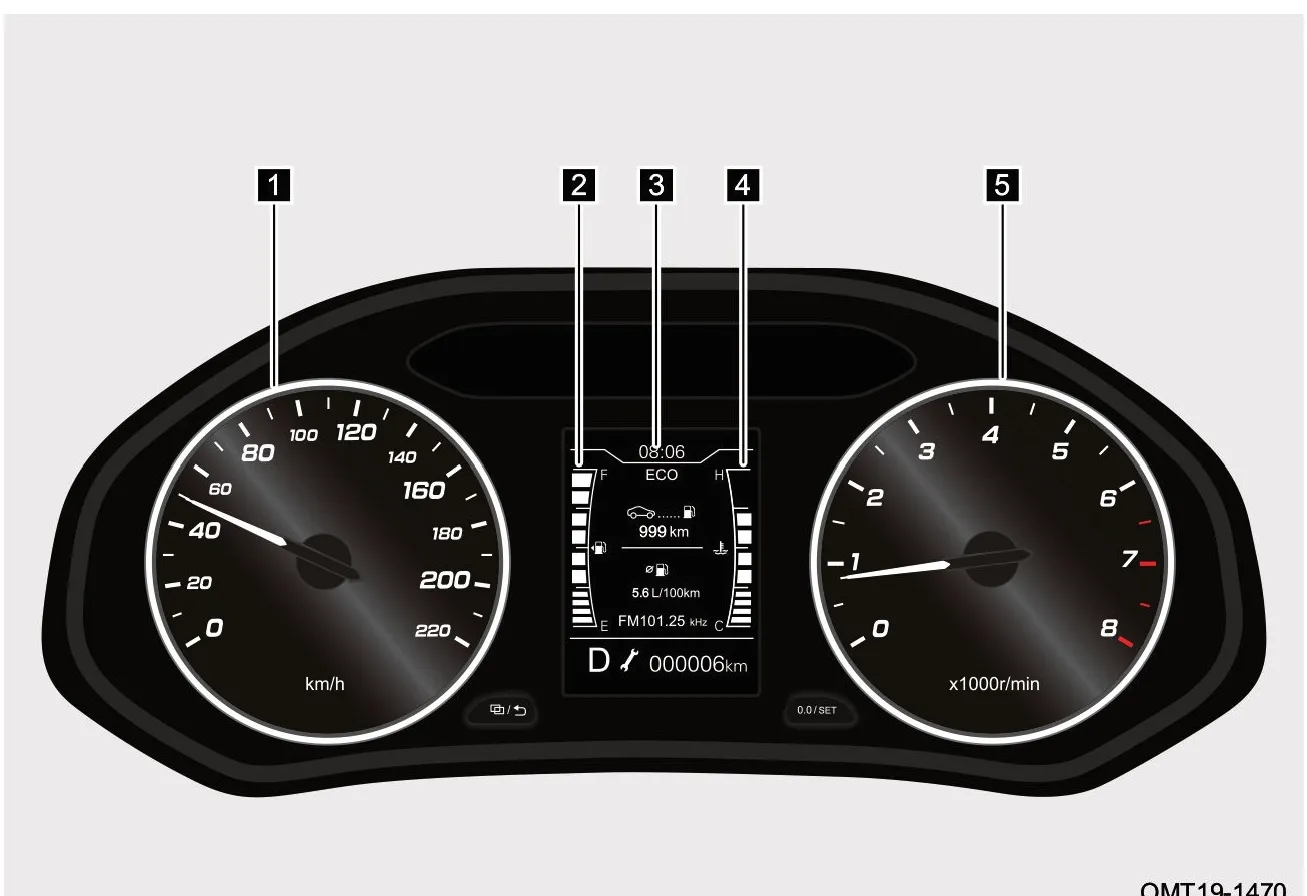

تصویر صفحه کیلومترشمار مدل ۳/۵ اینچی با شمارهگذاری اجزا
- ○ ۱ سرعتسنج
- ○ ۲ نمایشگر میزان بنزین
- ○ ۳ نمایشگر اطلاعات خودرو
- ○ ۴ نمایشگر دمای آب موتور
- ○ ۵ دورسنج
سرعتسنج چطور کار میکند؟
سرعتسنج سرعت لحظهای خودرو را نشان میدهد (واحد: km/h).
توجه
اندازه لاستیک روی سرعت نمایشدادهشده اثر میگذارد؛ از لاستیکهای اصلی مدیران خودرو با اندازه استاندارد استفاده کنید. در غیر این صورت سرعت واقعی بهدرستی نمایش داده نمیشود. برای مشخصات تایر به بخش «مشخصات فنی خودرو» در فصل ۸ مراجعه کنید.
دورسنج و محدوده قرمز چه معنایی دارد؟
دورسنج دور موتور در هر لحظه را نشان میدهد (واحد: X1000 rpm).
فقط پس از دوره آببندی، رساندن دور موتور به محدوده 6000–8000rpm (ناحیه قرمز دورسنج) مجاز است. هرگز با دور موتور بالا بهمدت طولانی رانندگی نکنید.
توجه
- در دوره آببندی با دور موتور خیلی بالا رانندگی نکنید.
- اجازه ندهید عقربه دورسنج مدت زیادی در ناحیه 6000rpm بماند؛ به موتور آسیب جدی میزند.
نمایشگر بنزین و دمای آب موتور
نمایشگر بنزین مقدار باقیمانده سوخت در باک را نشان میدهد. وقتی عقربه روی E یا اطراف آن است — یا چراغ اخطار اتمام سوخت روشن میشود — بنزین کافی نیست. در اولین فرصت سوختگیری کنید.
نکته
در شرایطی مثل شتابگیری، ترمز شدید، پیچیدن ناگهانی یا رانندگی در جاده شیبدار، ممکن است نمایشگر بنزین مقدار سوخت را بهدرستی نشان ندهد.
نمایشگر دمای آب موتور دمای فعلی آب موتور را نشان میدهد.
- ○ دمای پایین: عقربه روی C یا اطراف آن — نباید موتور با دور بالا کار کند و بار روی موتور نباید زیاد باشد.
- ○ داغ شدن موتور: عقربه روی H یا اطراف آن — خودرو را در مکان ایمن و دور از مسیر جاده متوقف کنید، چند دقیقه در دور آرام بگذارید کار کند، سپس خاموش کنید. با نمایندگی مجاز مدیران خودرو تماس بگیرید.
توجه
- اگر نشانگر مدت زیادی در ناحیه دمای پایین ثابت بماند، در اسرع وقت به نمایندگی مجاز مدیران خودرو مراجعه کنید.
- وقتی نشانگر در محدوده دمای بالاست، درب مخزن انبساط را باز نکنید. پس از خنک شدن موتور، سطح مایع خنککننده را بررسی کنید. اگر مایع خنککننده خیلی کم است، موتور را روشن نکنید.
صفحات نمایشگر اطلاعات خودرو

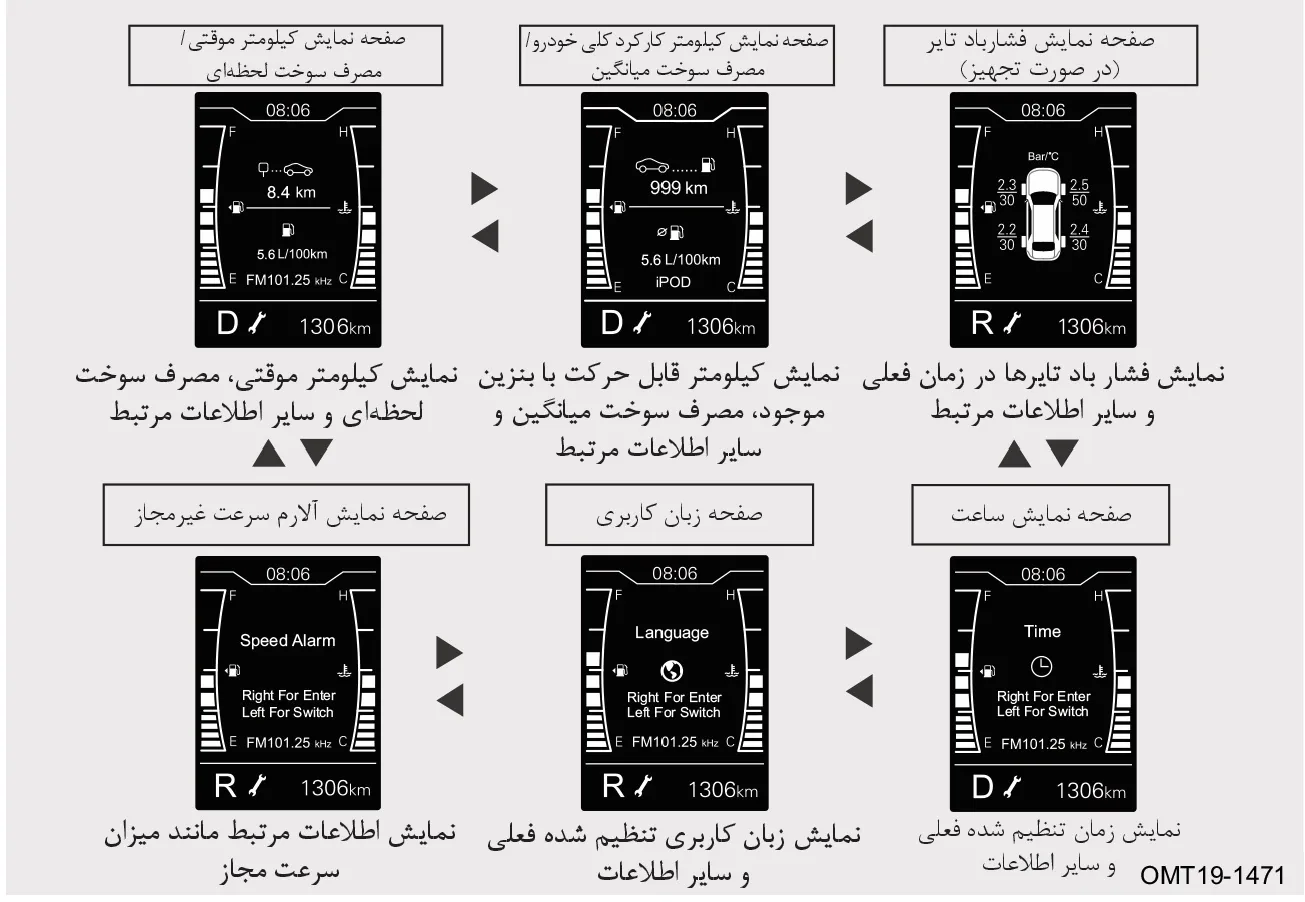

دیاگرام نمایش صفحات مختلف نمایشگر اطلاعات خودرو
برای جابهجایی بین صفحات، دکمه «5/▣» در سمت چپ صفحه کیلومترشمار را کوتاه فشار دهید.
| صفحه | محتوا |
|---|---|
| فشار باد تایر (در صورت تجهیز) | فشار لحظهای تایرها |
| کیلومتر کارکرد / مصرف میانگین | مسافت قابل حرکت با بنزین موجود و مصرف میانگین |
| کیلومتر موقتی / مصرف لحظهای | مسافت سفر جاری و مصرف لحظهای |
| ساعت | زمان تنظیمشده |
| زبان کاربری | زبان فعلی سیستم |
| آلارم سرعت غیرمجاز | سرعت مجاز تنظیمشده |
نکته
تصاویر و اطلاعات نمایشدادهشده صرفاً بهعنوان مثال و مرجع آموزشی هستند. بر اساس سیستم نصبشده روی خودرو عمل کنید.
اطلاعات رانندگی
کیلومتر کلی کارکرد

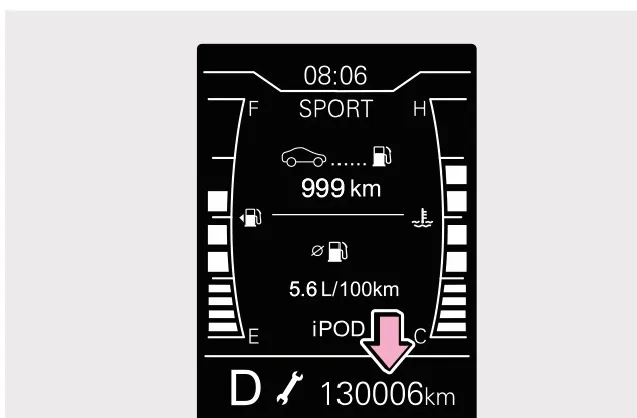

نمایشگر کیلومتر کلی کارکرد خودرو
OMT19-1473
کل مسافت طیشده توسط خودرو (واحد: km).
مسافت قابل حرکت و مصرف میانگین

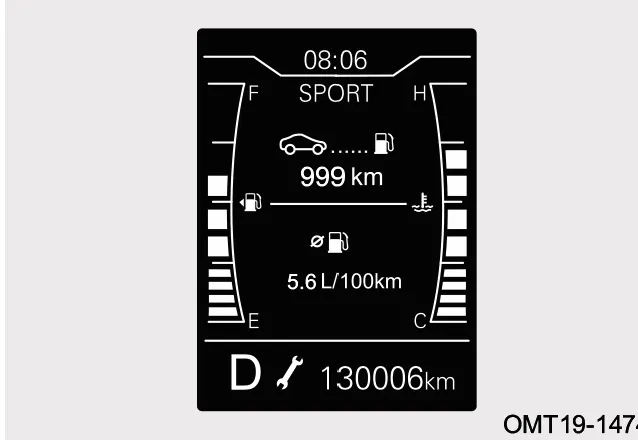

نمایشگر مسافت قابل حرکت و میانگین مصرف سوخت
OMT19-1474
- ○ مسافت قابل حرکت: حداکثر مسافت تخمینی با بنزین موجود (km)
- ○ میانگین مصرف سوخت: مقدار بنزین مصرفشده به ازای مسافت (L/100 km)
ریست میانگین مصرف: در صفحه مسافت قابل حرکت/مصرف میانگین، دکمه «0.0/SET» سمت راست را فشار داده و نگه دارید تا عدد صفر شود.
نکته
میانگین مصرف سوخت توسط واحد پردازشگر محاسبه میشود و صرفاً برای اطلاع شماست.
مصرف لحظهای و کیلومتر موقتی

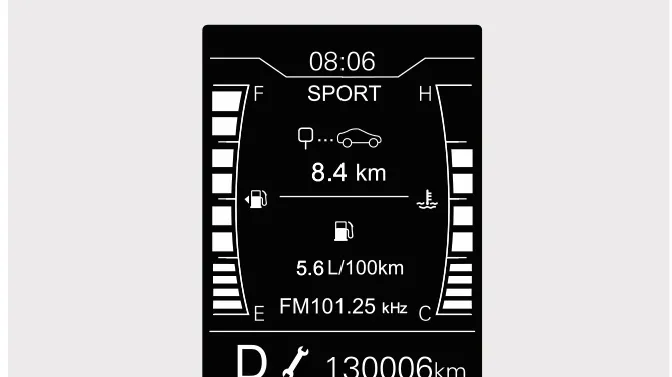

نمایشگر مصرف سوخت لحظهای و کیلومتر موقتی
OMT19-1475
- ○ مصرف لحظهای: مصرف سوخت در هر لحظه (L/100km)
- ○ کیلومتر موقتی: مسافت سفر پس از ریست (km) — محدوده ۰ تا 9999/9km؛ پس از آن از صفر شروع میکند
ریست کیلومتر موقتی: در صفحه مصرف لحظهای/کیلومتر موقتی، دکمه «0.0/SET» سمت راست را فشار داده و نگه دارید.
نشانگر دنده گیربکس

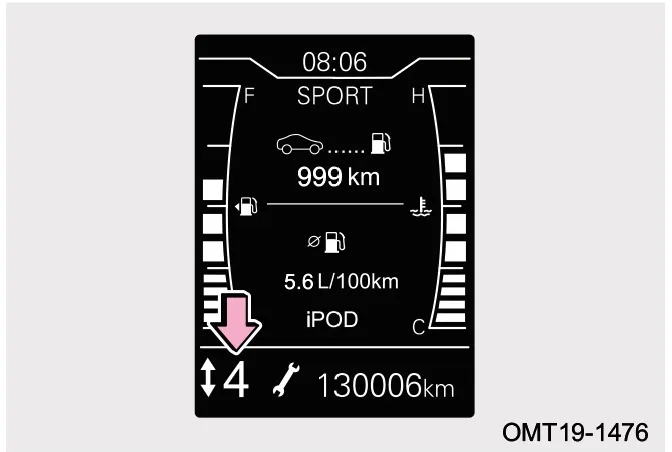

نمایشگر دنده و راهنمای تعویض دنده
OMT19-1476
دنده انتخابشده — در حالت اتوماتیک یا دستی — را نشان میدهد. سیستم با نشان دادن دنده مناسب و فلش، تعویض دنده معقول را پیشنهاد میدهد:
- ○ ⬆ — انتخاب دنده بالاتر
- ○ ⬇ — انتخاب دنده پایینتر
نکته
این اطلاعات صرفاً مرجع است. راننده باید تعویض دنده را با توجه به شرایط واقعی انجام دهد.
نشانگر وضعیت دربها

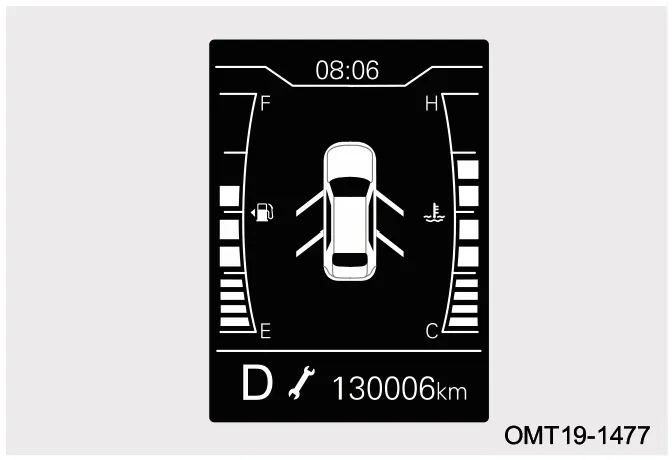

نشانگر وضعیت دربها روی صفحه نمایشگر
OMT19-1477
وضعیت بسته یا باز بودن دربهای جانبی را نشان میدهد. اگر سرعت کمتر از 3km/h باشد و دربی کامل بسته نشده باشد، نشانگر روشن میشود ولی بوق نمیزند. وقتی سرعت از 3km/h بیشتر شود، بوق اخطار به صدا درمیآید و نشانگر چشمکزن میشود.
هشدار
قبل از رانندگی از بسته بودن کامل دربها اطمینان حاصل کنید.
چراغ یادآوری سرویس

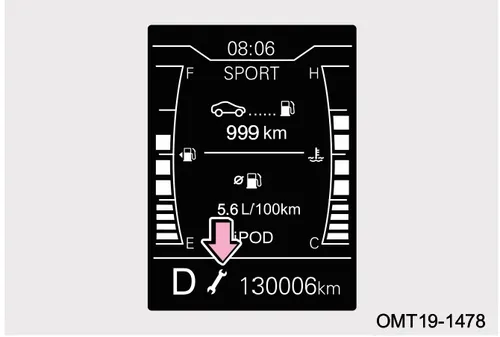

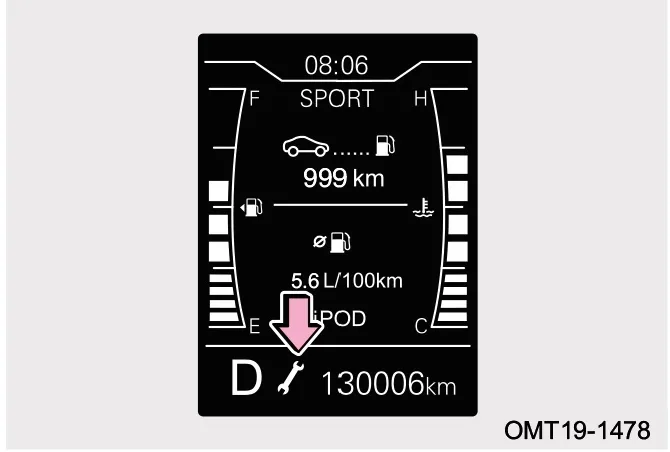

نمایشگر چراغ یادآوری سرویس روی صفحه کیلومترشمار
OMT19-1478
این چراغ زمان سرویس دورهای را یادآوری میکند. در خودروی نو، کیلومتر پیشفرض سرویس اولیه مبناست. پس از خاموش کردن چراغ، فاصله بین دو سرویس دورهای تعریفشده در حافظه سیستم مبنای محاسبه قرار میگیرد.
نکته
چراغ سرویس باید پس از هر سرویس دورهای خاموش شود. فاصله بین سرویسها با قطع برق خودرو تغییر نمیکند.
نشانگر گرم شدن موتور

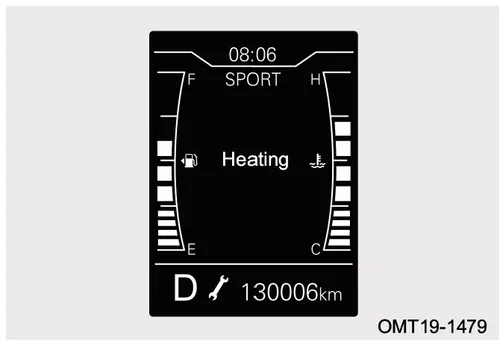

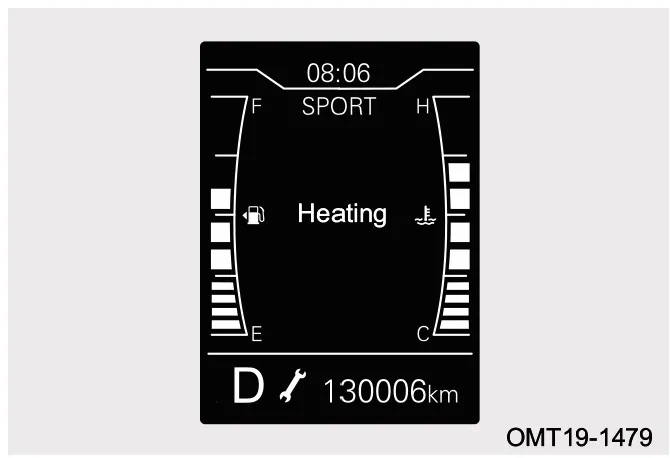

نمایشگر گرم شدن موتور روی صفحه کیلومترشمار
OMT19-1479
پس از استارت و وقتی دمای مایع خنککننده پایین است، تصویر و پیامی نشان میدهد موتور در حال گرم شدن است. پس از افزایش دما، پیام اتمام فرآیند گرم شدن نمایش داده میشود.
چطور ساعت را تنظیم کنیم؟

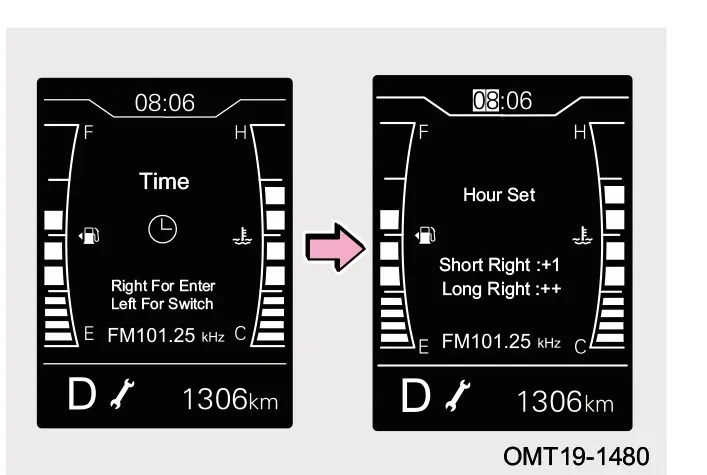

تصویر مراحل تنظیم ساعت روی صفحه نمایش کیلومترشمار
گام ۱: در صفحه تنظیمات، دکمه «❐/⟲» سمت چپ را لحظهای فشار دهید تا وارد تنظیمات ساعت شوید. سپس دکمه «0.0/SET» سمت راست را لحظهای فشار دهید.
گام ۲: با «❐/⟲» بین تنظیم ساعت و دقیقه جابهجا شوید. با فشار لحظهای یا طولانی «0.0/SET» اعداد ساعت و دقیقه را تنظیم کنید.
اگر ۵ ثانیه اقدامی نکنید یا یک بار «❐/⟲» را فشار دهید، تنظیمات ذخیره شده و از صفحه تنظیمات ساعت خارج میشوید.
