X22 پرو MT (X22 Pro MT) — مایعات مصرفی، شماره شاسی و ابعاد
این صفحه ادامه جدول مایعات مصرفی، هشدارهای گارانتی و محلهای درج شماره شاسی (VIN)، پلاک مشخصات و ابعاد کلی X22 پرو MT (X22 Pro MT) را پوشش میدهد.
جدول مایعات مصرفی (ادامه)
| عناوین | مشخصات | ظرفیت |
|---|---|---|
| ضدیخ (موتور SQRE3T10) | ضدیخ تمام ارگانیک (LEC-II) | 9.5±0.5L |
| روغن ترمز | DOT4 | / |
| شمع موتور | 3707AAG (موتورهای SQRE3T10/ SQRE4G15C) FR7DTC (موتور SQRD4G15) | / |
توجه
- در تعویض روغن گیربکس اتوماتیک — به شرط نبود نشتی — به همان مقداری که تخلیه میشود روغن تازه اضافه کنید. این کار را در نمایندگی مجاز مدیران خودرو انجام دهید.
- فقط از مایعات و قطعات اصلی توصیهشده مدیران خودرو استفاده کنید؛ در غیر این صورت گارانتی تحتتأثیر قرار میگیرد.
- برای موتور و گیربکس فقط از روغن با نوع و مشخصات اعلامشده استفاده کنید.
- ظرفیتهای جدول فقط مرجع است؛ میزان واقعی بر اساس شرایط خودرو تعیین میشود.
فصل ۸: مشخصات فنی خودرو
فصل ۸ شامل موارد زیر است:
- ○ ۸-۱ موقعیت شمارههای شناسایی خودرو
- ○ شماره شاسی (VIN)
- ○ پلاک مشخصات خودرو
- ○ شماره موتور
- ○ برچسب RF شیشه (در صورت تجهیز)
- ○ ۸-۲ اطلاعات فنی خودرو
- ○ ابعاد، نوع و مدل، وزن، عملکرد، مصرف سوخت
- ○ سیستمهای سوخترسانی، خنککننده، تعلیق، فرمان، ترمز
- ○ زوایای چرخها، چرخ و تایر، باتری، لامپها
کجا شماره شاسی (VIN) حک شده است؟
محل درج VIN در خودروهای تولیدی

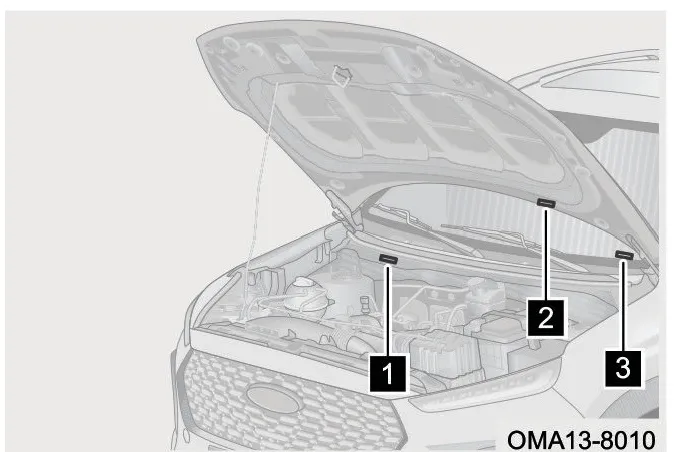

1. شماره شاسی (VIN) در سمت راست محفظه موتور و در سینی زیر شیشه جلو (شماره ۱ در تصویر) حک شده است.
2. شماره شاسی (VIN) در سطح داخلی درب موتور (شماره ۲ در تصویر) حک شده است.
تصویر محفظه موتور با شمارهگذاری نقاط محل درج VIN
OMA13-8010
1. شماره شاسی (VIN) بهصورت پلاک در بالای سمت چپ داشبورد (شماره ۳ در تصویر) نصب شده و از بیرون، زیر شیشه جلو قابل مشاهده است.

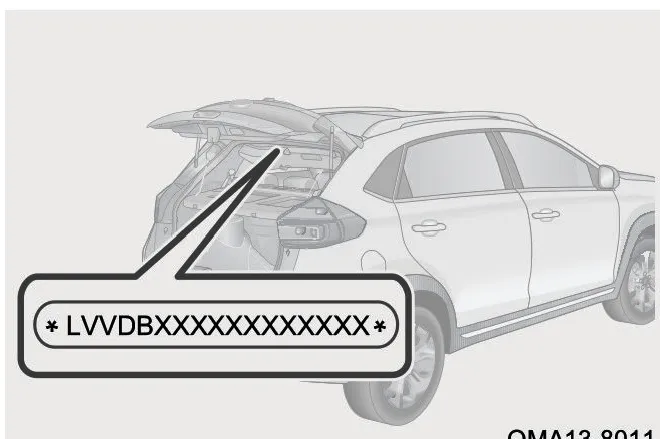

شماره شاسی (VIN) مطابق تصویر روی درب صندوق عقب هم حک شده است.
تصویر نمای جانبی خودرو و بزرگنمایی محل حک شماره شاسی روی صندوق عقب
OMA13-8011
نکته
برای خواندن شماره شاسی توصیه میشود این کار توسط پرسنل آموزشدیده نمایندگی مجاز مدیران خودرو انجام شود.
توجه
هرگونه اقدامی مثل قرار دادن کاور، رنگ، برش، جوشکاری یا سوراخ کردن شماره شاسی یا نواحی اطراف آن ممنوع است.
پلاک مشخصات خودرو

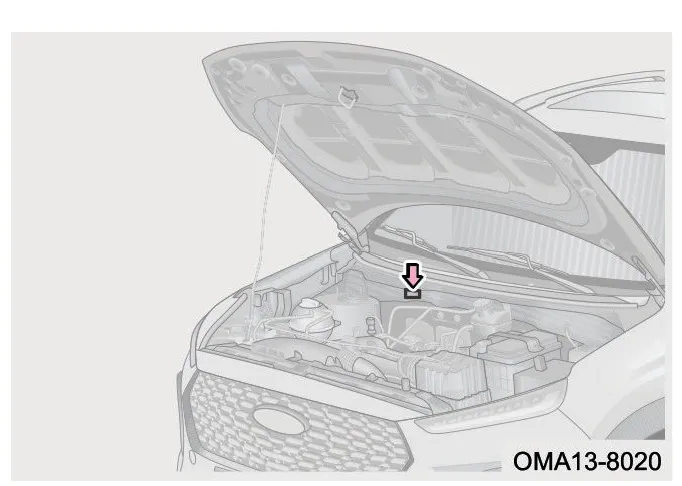

پلاک مشخصات خودرو مطابق تصویر در سمت راست محفظه موتور نصب شده است.
پلاک مشخصات خودرو
شماره موتور

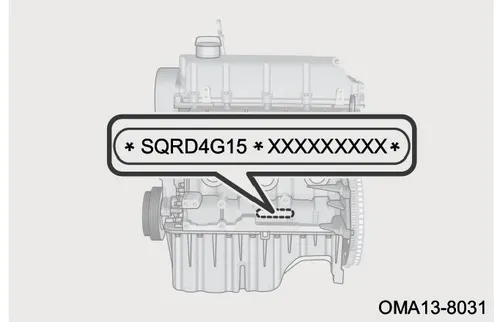

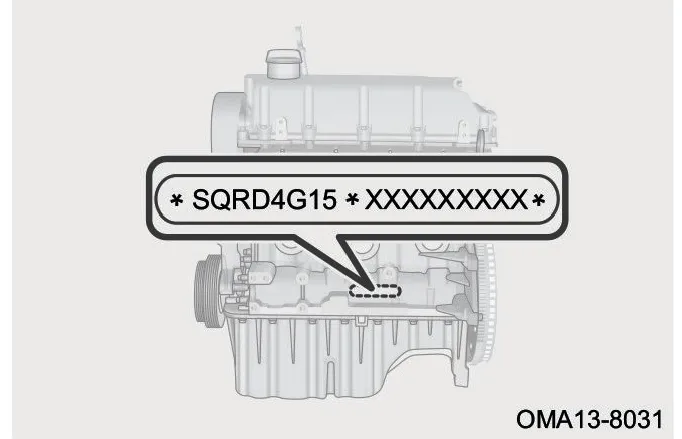

شماره موتور روی بلوکه سیلندر و در موقعیت نشاندادهشده در تصویر حک شده است.
شماره موتور
برچسب RF شیشه (در صورت تجهیز)

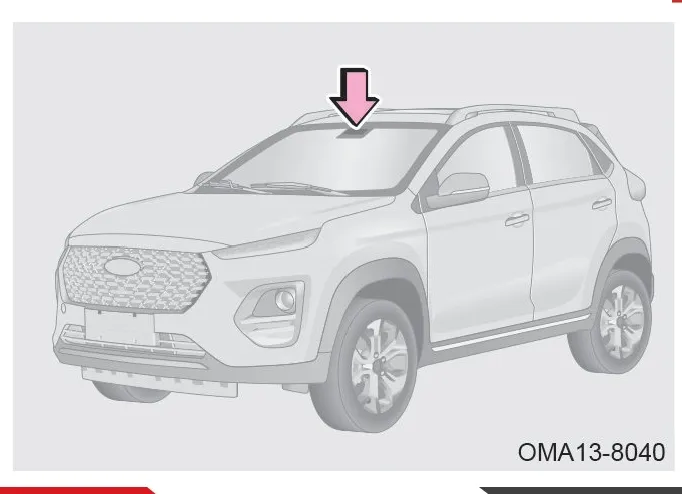

برچسب RF در سمت داخلی شیشه جلو و پشت آینه داخل کابین نصب شده و برای انتقال سیگنالهای رادیوفرکانسی و خواندن شماره شناسایی خودرو بهصورت الکترونیکی استفاده میشود.
برچسب RF شیشه
ابعاد خودرو

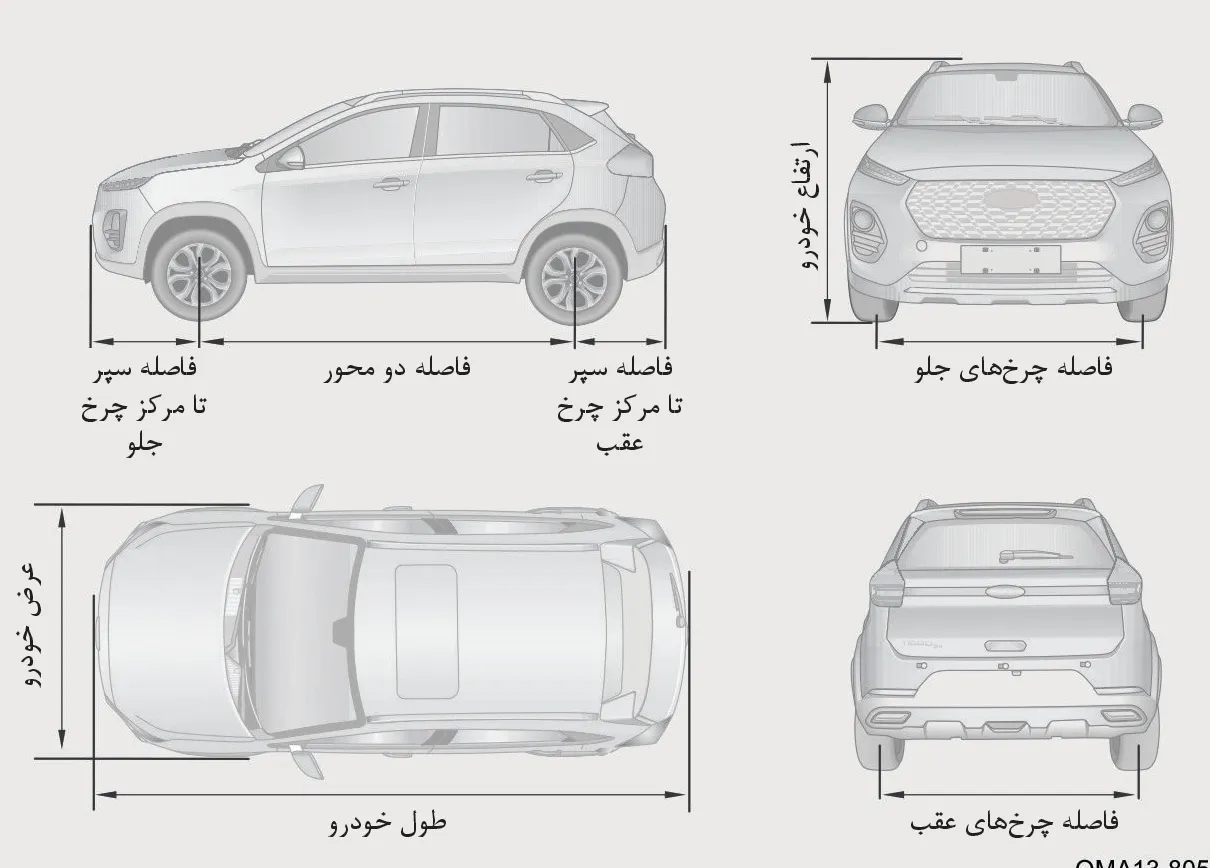

نمای چهارجانبه خودرو جهت نمایش ابعاد مختلف از زوایای جانبی، جلو، بالا و عقب
OMA13-8050
| مدل خودرو | A13TFL | |
|---|---|---|
| اندازههای کلی | طول (mm) | 4,200 |
| عرض (mm) | 1,760 | |
| ارتفاع (mm) | 1,570 | |
| فاصله دو محور (mm) | 2,555 | |
| فاصله مرکز تا مرکز چرخها | جلو (mm) | 1,495 |
| عقب (mm) | 1,484 | |
| فاصله نوک سپر تا مرکز چرخ | جلو (mm) | 866 |
| عقب (mm) | 779 |
