X22 پرو MT (X22 Pro MT) — سرویسهای عادی: بازدید مایعات
بسیاری از بازدیدهای نگهداری X22 پرو MT (X22 Pro MT) را میتوانید خودتان انجام دهید. در این صفحه روش کنترل سطح روغن موتور، روغن هیدرولیک فرمان، روغن ترمز و مایع خنککننده را همراه با هشدارهای ایمنی محفظه موتور میخوانید.
چه سرویسهایی را خودتان میتوانید انجام دهید؟
اگر قصد انجام برخی کارهای نگهداری خودرو را دارید، طبق توضیحات این بخش عمل کنید. بازدیدها و سرویسهایی که در ادامه میآید برای مالک خودرو ساده است؛ اما کارهایی که به مهارت فنی و ابزار مخصوص نیاز دارند باید توسط تکنسینهای آموزشدیده در نمایندگیهای مجاز مدیران خودرو انجام شود.
توجه
- قبل از بستن درب موتور، محفظه موتور را بازبینی کنید تا هیچ ابزار یا وسیلهای — مثل آچار و دستمال — در آن جا نمانده باشد.
- با خودرویی که فیلتر هوای آن باز است رانندگی نکنید؛ موتور دچار استهلاک زیاد میشود.
- مایعات را به مقدار استاندارد اضافه کنید. اگر مایع روی بدنه پاشید، فوراً با دستمال خیس تمیز کنید تا رنگ آسیب نبیند.
هشدار
* وقتی موتور داغ است، درب مخزن انبساط را باز نکنید؛ ممکن است دچار سوختگی شوید.
* وقتی موتور کار میکند، مراقب دست، لباس و ابزار باشید تا به فن خنککننده و تسمه گیر نکند.
* در نزدیکی لولههای سوخت و باتری سیگار نکشید؛ خطر انفجار یا آتشسوزی وجود دارد.
* اجزای سیستم جرقهزنی الکترونیکی ولتاژ بسیار بالایی دارند. وقتی برق وصل است یا موتور روشن است به این قطعات دست نزنید.
* موتور، رادیاتور، لوله اگزوز، مانیفولد دود و سرسیلندر بعد از رانندگی بسیار داغ میشوند. مراقب باشید لباس — مثل کراوات — به فن رادیاتور گیر نکند؛ فن حتی پس از خاموش شدن خودرو هم ممکن است خودکار روشن شود.
چطور سطح روغن موتور را کنترل کنیم؟
سطح روغن موتور را با گیج روغن و در زمانی که موتور خاموش و خنکتر شده است بررسی کنید.

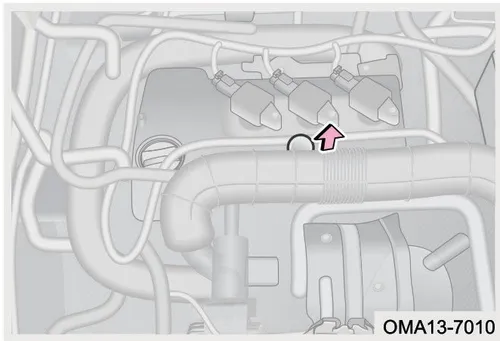

محل قرارگیری گیج روغن موتور
OMA13-7010
1. خودرو را پس از گرم شدن موتور روی سطح صاف متوقف کنید و تا ۵ دقیقه پس از خاموش کردن موتور صبر کنید.
2. درب موتور را باز کنید، گیج روغن را بیرون بکشید و با دستمال تمیز پاک کنید.
3. گیج را در جای خود قرار دهید و بهآرامی تا انتها فشار دهید.
4. حدود ۳ ثانیه صبر کنید، دوباره گیج را بیرون بکشید و سطح روغن را بخوانید.
زیر گیج روغن پارچه بگیرید تا روغن روی قطعات موتور و بدنه نچکد. بلافاصله پس از گرم شدن موتور سطح روغن را کنترل نکنید؛ موتور را خاموش کنید و منتظر بمانید تا روغن در کارتل جمع شود.

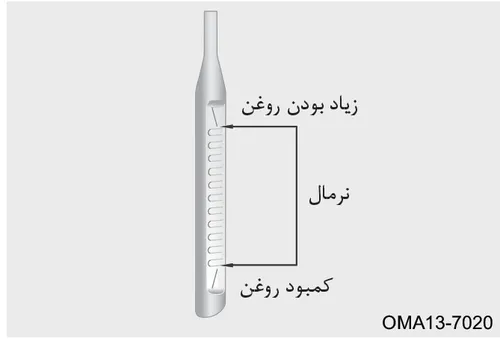

نمودار نشانگر سطح روغن روی گیج (زیاد بودن روغن، نرمال، کمبود روغن)
OMA13-7020
چطور روغن موتور اضافه کنیم؟
1. درب روغنریز موتور را در خلاف جهت عقربههای ساعت بپیچانید تا باز شود.

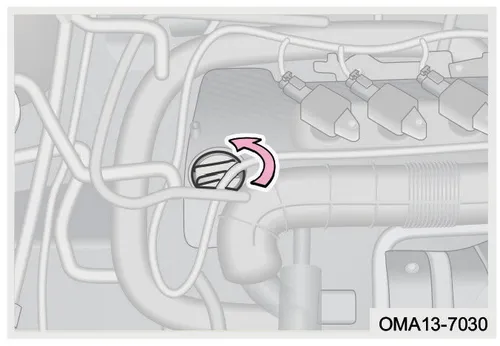

تصویر باز کردن درب روغنریز موتور
OMA13-7030
1. با قیف، روغن موتور را چند بار به مقدار کم بریزید و سپس سطح را با گیج کنترل کنید.
2. وقتی سطح روغن به محدوده استاندارد رسید، درب روغنریز را ببندید.
نکته
برای جلوگیری از آلودگی محیطزیست، روغن موتور و فیلتر روغن مصرفی را مانند زباله خانگی دور نریزید و در فاضلاب یا روی زمین تخلیه نکنید. برای نگهداری یا دفع آنها از موسسات مجاز کمک بگیرید.
توجه
- روغن موتور را بیش از حد مجاز سرریز نکنید؛ موتور آسیب میبیند.
- فقط از روغن موتور توصیهشده مدیران خودرو استفاده کنید. در غیر این صورت مسئولیت خسارتها بر عهده مالک خودرو است.
- اگر روغن هنگام سرریز روی سطح موتور ریخت، قبل از بستن درب روغنریز لکهها را با پارچه تمیز کنید.
- درب روغنریز را پس از باز کردن وارونه روی موتور نگذارید؛ روغن جمعشده ممکن است نشت کند و نشتی اورینگ آببندی را اشتباه بگیرد.
بازدید سطح روغن گیربکس
بازدید، اضافه کردن یا تعویض روغن گیربکس باید توسط افراد متخصص انجام شود. برای این کار به نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
بازدید سطح روغن هیدرولیک فرمان (در صورت تجهیز)
سطح روغن هیدرولیک فرمان باید بین علائم «MIN» و «MAX» مخزن باشد. اگر سطح نزدیک «MIN» یا پایینتر از آن است، به مقدار لازم روغن اضافه کنید.

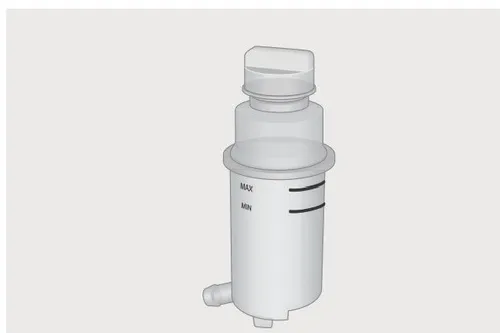

مخزن روغن هیدرولیک فرمان
OMA13-7031
توجه
- اگر نشتی روغن، صدای غیرعادی یا کارکرد نامناسب در سیستم فرمان دارید، سطح روغن را بازبینی کنید. اگر علت را پیدا نکردید، برای بازدید و تعمیر با نمایندگیهای مجاز مدیران خودرو تماس بگیرید.
- فقط از روغن هیدرولیک توصیهشده مدیران خودرو استفاده کنید. برای نوع و ظرفیت به بخش «سیستم فرمان» در فصل ۸ مراجعه کنید.
بازدید سطح روغن ترمز
سطح روغن ترمز باید بین علائم «MAX» و «MIN» مخزن باشد. اگر سطح نزدیک «MIN» یا پایینتر است، به مقدار لازم اضافه کنید و برای بازدید سیستم ترمز به نمایندگی مجاز مدیران خودرو مراجعه کنید.

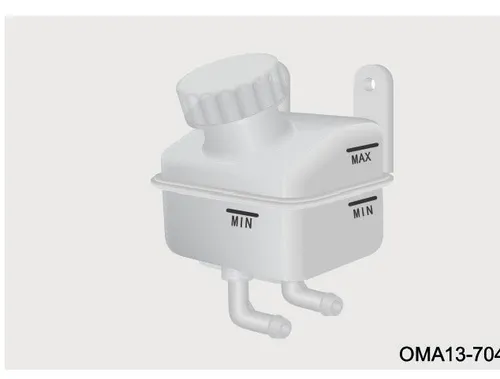

مخزن روغن ترمز
OMA13-7040
توجه
- روغن ترمز رطوبت را جذب میکند؛ درب مخزن را مدت طولانی باز نگذارید.
- فقط از روغن ترمز توصیهشده مدیران خودرو استفاده کنید.
- اگر روغن ترمز روی بدنه پاشید، محل را با ابر خیس یا آب بشویید تا رنگ و قطعات آسیب نبینند.
هشدار
اجازه ندهید روغن ترمز با پوست و چشم تماس پیدا کند. در صورت تماس، فوراً با آب فراوان بشویید و در صورت نیاز به مراکز درمانی مراجعه کنید.
بازدید سطح مایع خنککننده موتور
وقتی موتور سرد است، سطح مایع خنککننده باید بین علائم «MAX» و «MIN» مخزن انبساط باشد. اگر سطح نزدیک «MIN» یا پایینتر است، به مقدار لازم اضافه کنید و در اسرع وقت برای بازدید به نمایندگی مجاز مدیران خودرو مراجعه کنید.

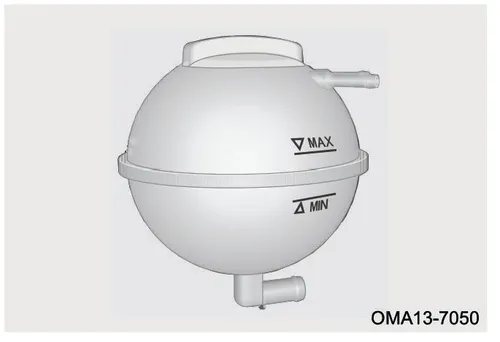

تصویر مخزن انبساط مایع خنککننده موتور و علائم MAX و MIN
OMA13-7050
چطور مایع خنککننده اضافه کنیم؟
1. وقتی موتور سرد است، درب مخزن انبساط رادیاتور را باز کنید و مایع خنککننده را تا رسیدن سطح به علامت «MAX» اضافه کنید.
