X22 پرو MT (X22 Pro MT) — نمایشگر LCD و دمای موتور: منو، تنظیمات و هشدارها
نمایشگر LCD و نشانگرهای دمای موتور در X22 پرو MT (X22 Pro MT) اطلاعات رانندگی، هشدارها و تنظیمات ساعت، تم و زبان را در اختیار شما قرار میدهند. در این صفحه نحوه خواندن نشانگر دمای آب، کار با دکمههای غربیلک فرمان، صفحات اصلی و منوی تنظیمات LCD را یاد میگیرید.
نشانگر دمای آب موتور چه میگوید؟
پس از روشن شدن کلید استارت، نمایشگر دمای آب موتور دمای لحظهای را نشان میدهد.
وقتی نشانگر روی C یا اطراف آن است (دمای پایین)
وقتی موتور شروع به گرم شدن میکند، ممکن است نشانگر دمای مایع خنککننده مدت کوتاهی در این محدوده بماند.

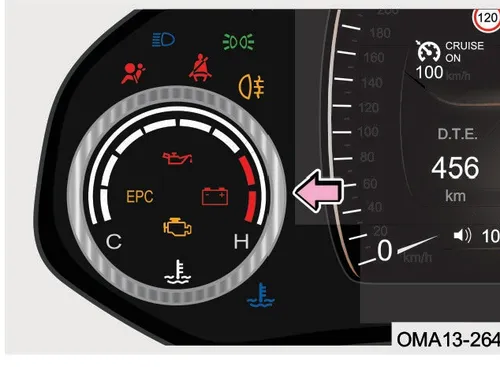

نمایشگر پنل ابزار برای دمای آب موتور
OMA13-2640
در این محدوده دمایی نباید موتور با دور بالا کار کند و بار وارده به موتور نباید خیلی زیاد باشد.
اگر نشانگر مدت طولانی در این ناحیه ثابت بماند، در اسرع وقت برای بازدید و تعمیر به یکی از نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
وقتی نشانگر روی H یا اطراف آن است (داغ شدن موتور)
وقتی نشانگر دمای آب موتور به ناحیه H برسد یا چراغ هشدار دمای آب روشن شود، یعنی موتور بیش از حد داغ شده است. در این شرایط بلافاصله خودرو را متوقف کنید، چند دقیقه در دور آرام بگذارید کار کند، سپس موتور را خاموش کنید و علت داغ شدن را بررسی کنید. اگر علت را پیدا نکردید، هرچه سریعتر با یکی از نمایندگیهای مجاز مدیران خودرو تماس بگیرید.
هشدار
در زمان داغ شدن موتور، به هیچ عنوان درب مخزن انبساط را باز نکنید. پس از خنک شدن موتور، سطح مایع خنککننده را بررسی کنید. اگر مقدار مایع خنککننده خیلی کم است، هرگز موتور را روشن نکنید؛ در غیر این صورت موتور دچار آسیب شدید میشود.
نشانگر گرم شدن موتور (در صورت تجهیز) چطور کار میکند؟

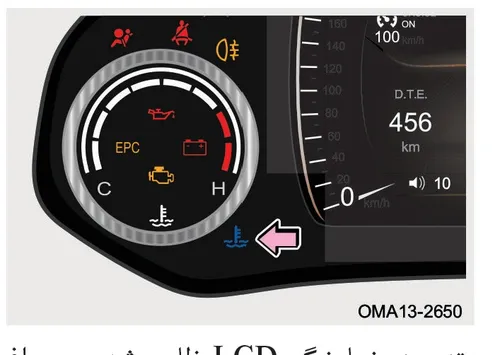

نمایشگر و چراغ آبی دمای مایع خنککننده
OMA13-2650
پس از استارت موتور و وقتی دمای مایع خنککننده پایین است، تصاویر و متنهایی در نمایشگر LCD ظاهر میشوند. همزمان چراغ نشانگر دمای مایع خنککننده با رنگ آبی روشن میشود که یعنی موتور در حال گرم شدن است.
پس از افزایش دمای موتور، تصاویر و پیامهای متنی در LCD ظاهر میشوند و چراغ آبی خاموش میشود؛ این یعنی فرآیند گرم شدن موتور تکمیل شده است.
اجزای نمایشگر LCD کداماند؟

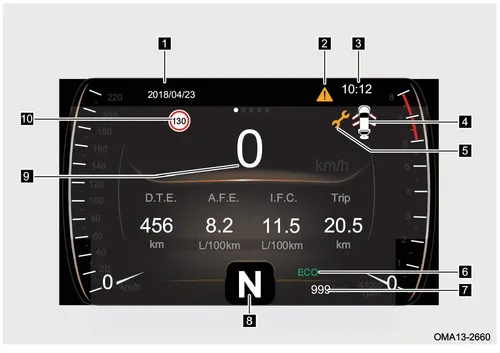

نمای کلی اجزای نمایشگر LCD با شمارهگذاری
OMA13-2660
- ○ ۱ نشانگر تاریخ
- ○ ۲ نشانگر اعلام اخطار
- ○ ۳ نشانگر ساعت
- ○ ۴ نشانگر باز بودن دربها
- ○ ۵ چراغ یادآوری سرویس
- ○ ۶ نشانگر حالت ECO/SPORT
- ○ ۷ کیلومتر کلی کارکرد خودرو
- ○ ۸ نشانگر دنده گیربکس
- ○ ۹ نشانگر سرعت فعلی خودرو
- ○ ۱۰ اخطار سرعت غیرمجاز
دکمههای تنظیم نمایشگر LCD کجا هستند؟
این دکمهها در مجموعه کلیدهای سمت چپ غربیلک فرمان قرار دارند و برای کار با منوهای صفحه کیلومترشمار استفاده میشوند.

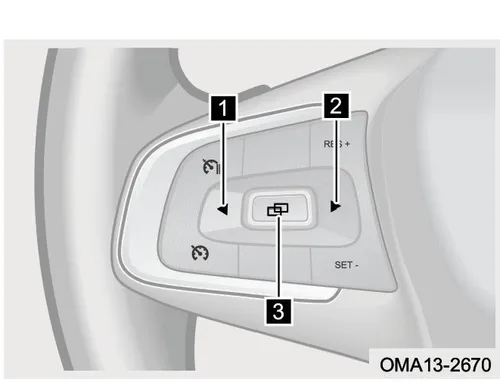

تصویر دکمههای کنترل روی غربیلک فرمان
- ○ ۱ دکمه چپگرد: برای تعویض و حرکت صفحات نمایشگر به سمت چپ
- ○ ۲ دکمه راستگرد: برای تعویض و حرکت صفحات نمایشگر به سمت راست
- ○ ۳ دکمه Enter: برای انتخاب و تأیید صفحات نمایشگر
صفحات اصلی LCD چه اطلاعاتی نشان میدهند؟
صفحات اصلی نمایشگر LCD در تصویر زیر دیده میشوند. برای جابهجایی بین صفحات از دکمههای چپگرد «◀» و راستگرد «▶» استفاده کنید.

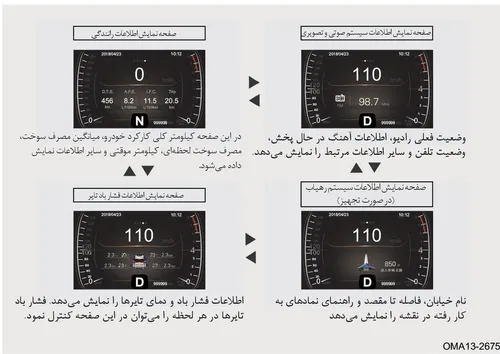

نمودار صفحات اصلی نمایشگر LCD
صفحه اطلاعات سیستم صوتی و تصویری
وضعیت فعلی رادیو، اطلاعات آهنگ در حال پخش، وضعیت تلفن و سایر اطلاعات مرتبط را نمایش میدهد.
صفحه اطلاعات سیستم رهیاب (در صورت تجهیز)
نام خیابان، فاصله تا مقصد و راهنمای نمادهای بهکاررفته در نقشه را نمایش میدهد.
صفحه اطلاعات رانندگی
کیلومتر کلی کارکرد خودرو، میانگین مصرف سوخت، مصرف سوخت لحظهای، کیلومتر موقتی و سایر اطلاعات را نشان میدهد.
صفحه اطلاعات فشار باد تایر
اطلاعات فشار باد و دمای تایرها را نمایش میدهد. فشار باد تایرها در هر لحظه را میتوانید در این صفحه کنترل کنید.
OMA13-2675
چطور وارد منوی تنظیمات LCD شویم؟
منوی تنظیمات نمایشگر LCD شامل چند صفحه تنظیم است که در تصویر زیر دیده میشوند. یکبار دکمه «🗒️» روی غربیلک فرمان را فشار دهید تا وارد منوی تنظیمات LCD شوید. برای انتخاب صفحه تنظیم مورد نظر از دکمههای چپگرد «◀» یا راستگرد «▶» استفاده کنید. برای ورود به صفحه تنظیم انتخابشده، یکبار دیگر دکمه «🗒️» را بهطور کوتاه فشار دهید.

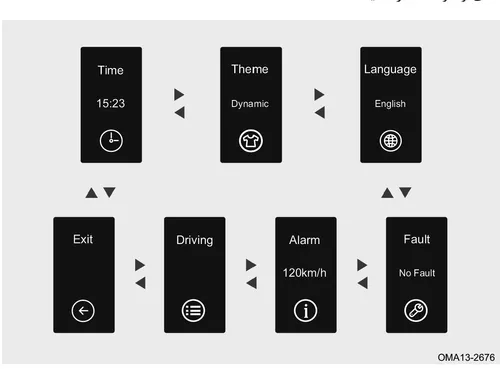

نمودار صفحات منوی تنظیمات نمایشگر شامل بخشهای زمان، تم، زبان، خطا، هشدار، رانندگی و خروج
توجه
تصاویر و اطلاعات نمایشدادهشده در آنها صرفاً بهعنوان مثال و مرجع آموزشی هستند. بر اساس سیستم نصبشده روی خودروی خود عمل کنید.
چطور ساعت را در منوی LCD تنظیم کنیم؟
در صفحه اصلی منوی تنظیمات از دکمههای روی غربیلک فرمان به ترتیب زیر عمل کنید:
1. با دکمه چپگرد « ◄ » یا راستگرد « ► » به صفحه تنظیم ساعت (Time) بروید. دکمه « 🆗 » را بهطور کوتاه فشار دهید تا وارد صفحه تنظیم ساعت شوید.
2. در صفحه تنظیم، با دکمههای « ◄ » یا « ► » زمان را تنظیم کنید. پس از اتمام، دکمه « 🆗 » را فشار دهید تا تنظیمات ذخیره شود و از صفحه خارج شوید.

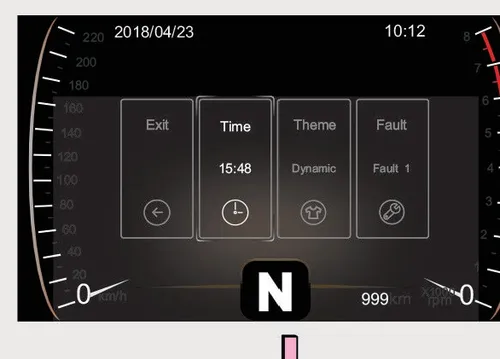

نمای صفحه اصلی منوی تنظیمات در جلو آمپر

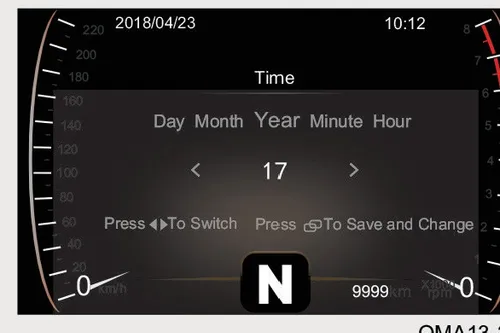

نمای صفحه تنظیم ساعت و زمان
OMA13-2720
نکته
تنظیم ساعت از طریق مانیتور سیستم صوتی و تصویری هم قابل انجام است.
چطور پسزمینه نمایشگر را تغییر دهیم؟

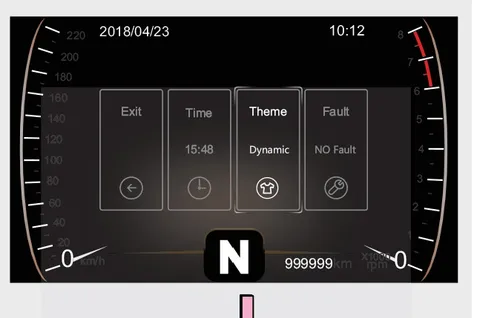

نمای صفحه نمایش در منوی تنظیمات و انتخاب آیکون Theme

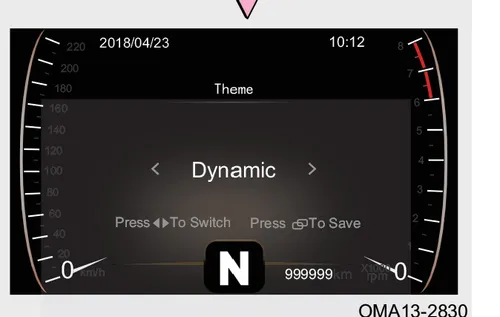

نمای صفحه انتخاب تم Dynamic در نمایشگر
OMA13-2830
1. در صفحه اصلی منوی تنظیمات با دکمه « ◀ » یا « ▶ » به صفحه تنظیم پسزمینه (Theme) بروید. دکمه « 🆗 » را فشار دهید تا وارد صفحه تنظیم پسزمینه شوید.
2. با فشار کوتاه دکمه « ◀ » یا « ▶ » پسزمینه مورد نظر را انتخاب کنید. پس از اتمام، دکمه « 🆗 » را فشار دهید تا تنظیمات ذخیره شود.
نکته
برای پسزمینه سه رنگ سفید، آبی و قرمز قابل انتخاب است.
چطور زبان کاربری LCD را تغییر دهیم؟

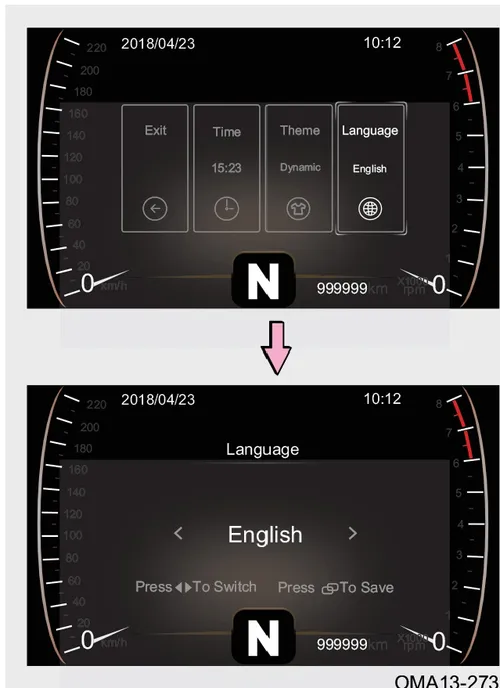

مراحل تصویری تنظیم زبان در منوی تنظیمات نمایشگر پشت آمپر
OMA13-2730
1. در صفحه اصلی منوی تنظیمات با دکمه «◀» یا «▶» به صفحه تنظیم زبان کاربری (Language) بروید. دکمه «⏎» را بهطور کوتاه فشار دهید تا وارد صفحه تنظیم شوید.
2. با دکمه «◀» یا «▶» زبان مورد نظر را از بین Chinese و English انتخاب کنید. پس از اتمام، دکمه «⏎» را فشار دهید تا تنظیمات ذخیره شود.
نکته
تنظیم زبان کاربری از طریق مانیتور سیستم صوتی و تصویری هم قابل انجام است.
