تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) — حمل و یدککشی: روش صحیح
یدککشی و حمل تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) باید طبق قوانین محلی و دستورالعملهای این صفحه انجام شود. اینجا روشهای صحیح و نادرست حمل، نصب بکسلبند و معرفی جعبه فیوز را میخوانید.
یدک کردن خودرو
یدککشی باید مطابق قوانین دولتی و محلی باشد. قبل از حمل، ترمز پارک را آزاد کنید (برای آزادسازی اضطراری ترمز پارک برقی به بخش «سیستم ترمز» در فصل ۴ مراجعه کنید) و گیربکس را در خلاص (N) قرار دهید.
شیوههای صحیح حمل خودرو

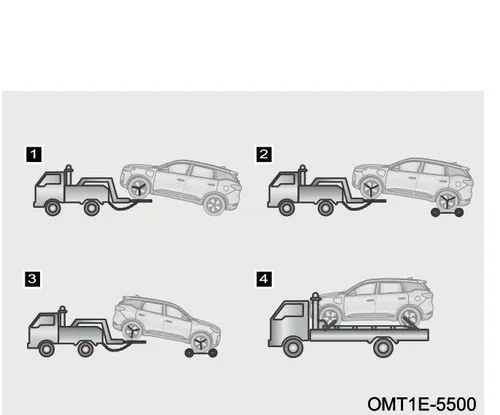

نمودار چهار روش صحیح یدککشی و حمل خودرو با شمارههای ۱ تا ۴
OMT1E-5500
۱ — خودروهای چرخ جلو محرک: بلند کردن چرخهای جلو و اتصال ایمن به یدککش جکدار.
۲ — چرخ جلو و چهار چرخ محرک: بلند کردن چرخهای جلو + چرخ کمکی زیر چرخهای عقب + اتصال به یدککش جکدار.
۳ — چرخ جلو و چهار چرخ محرک: بلند کردن چرخهای عقب + چرخ کمکی زیر چرخهای جلو + اتصال به یدککش جکدار.
۴ — چرخ جلو و چهار چرخ محرک: قرار دادن روی خودروبر و اتصال ایمن.
توجه
- برای خودروی چهار چرخ محرک از خودروبر استفاده کنید.
- خودروهای با آسیب چرخ یا اکسل باید با خودروبر حمل شوند.
- شیب چرخی که بلند نشده را تنظیم کنید؛ وگرنه سپر و شاسی با زمین برخورد میکند.

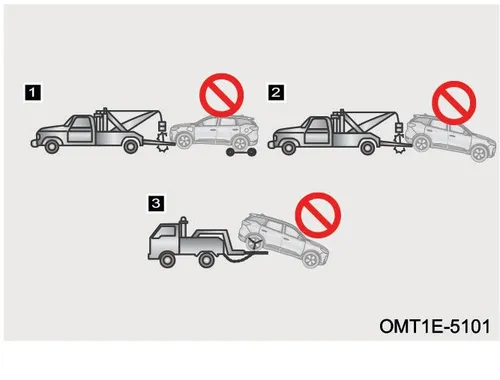

شیوههای نادرست حمل خودرو
۱. جرثقیل با زنجیر برای بلند کردن چرخهای جلو.
۲. جرثقیل برای بلند کردن چرخهای عقب و کشیدن چرخهای جلو روی زمین.
۳. یدککش جکدار با بلند کردن چرخهای عقب و کشیدن چرخهای جلو.
شیوههای نادرست حمل خودرو
OMT1E-5101
توجه
برای جلوگیری از آسیب بدنه، خودرو را با جرثقیل زنجیری یا کابلی حمل نکنید.
نصب بکسلبند

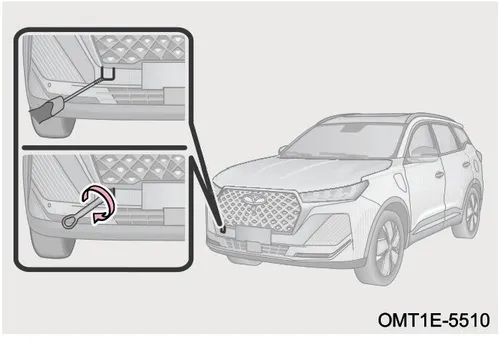

قلاب بکسلبند جلو
گام ۱: درپوش محل نصب را با پیچگوشتی تخت و نوارپیچ از سپر جدا کنید.
گام ۲: قلاب را ابتدا با دست در جهت عقربههای ساعت بپیچید، سپس با آچار چرخ محکم کنید.
نصب بکسلبند جلو
OMT1E-5510

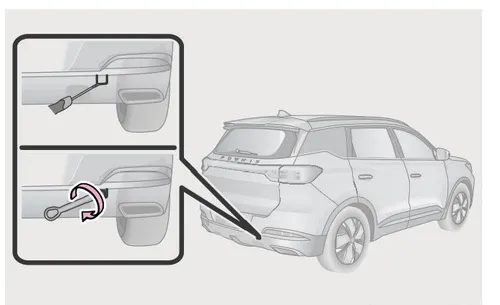

قلاب بکسلبند عقب
گام ۱: درپوش محل نصب را از سپر عقب جدا کنید.
گام ۲: قلاب را با دست در جهت عقربههای ساعت بپیچید و با آچار چرخ سفت کنید.
تصویر نحوه نصب قلاب بکسلبند در قسمت عقب خودرو
OMT1E-5111
توجه
- فقط از بکسلبند اصلی خودرو استفاده کنید.
- هنگام بکسل با احتیاط و آرامی رانندگی کنید؛ کشش شدید به خودرو آسیب میزند.
- سیم یا کابل بکسل فقط وقتی وصل شود که بکسلبند در محل نصب شده باشد.
هشدار
مطمئن شوید بکسلبند ایمن و محکم نصب شده است — در غیر این صورت ممکن است شل شود و حادثه جدی رخ دهد.
جعبه فیوز
فیوزها از تجهیزات الکتریکی در برابر اتصال کوتاه و جریان بیش از حد محافظت میکنند. اگر فیوز بسوزد، قطعه و سیستم مرتبط کار نمیکند.
جعبه فیوز محفظه موتور
تصویر درپوش محفظه موتور
OMT1E-4900
گام ۱: دکمه استارت را در OFF قرار دهید.
گام ۲: کابل منفی باتری را جدا کنید.
گام ۳: درب جعبه فیوز محفظه موتور را باز کنید و فیوزها را بازدید یا تعویض کنید.
جعبه فیوز داشبورد
تصویر باز کردن قاب داشبورد برای دسترسی به فیوزها
OMT1E-4550
گام ۱: دکمه استارت را در OFF قرار دهید.
گام ۲: کابل منفی باتری را جدا کنید.
گام ۳: قاب پایینی سمت چپ داشبورد را باز کنید و فیوزها را بازدید یا تعویض کنید.
نکته
- فیوزهای مشکوک را با راهنمای داخل درب جعبه فیوز بررسی کنید.
- جعبه فیوز باید تمیز و خشک بماند — آب و رطوبت باعث خرابی سیستم الکتریکی میشود.
- هنگام باز و بست قاب داشبورد مراقب تزیینات داخلی باشید. در صورت نیاز به <b>نمایندگی مجاز مدیران خودرو</b> مراجعه کنید.
بازدید فیوز

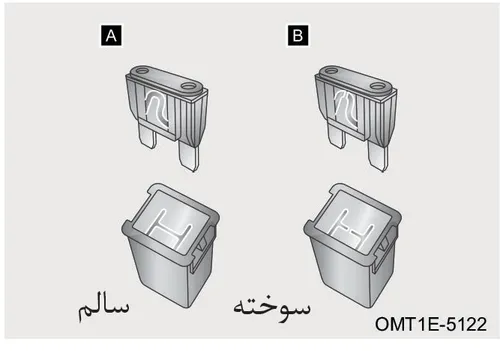

تصویر مقایسه فیوز سالم و فیوز سوخته
OMT1E-5122
A: فیوز سالم — B: فیوز سوخته
نکته
فیوزهای سوخته باید تعویض شوند.
