تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) — پورت شارژ و کابل بیرونی
تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) با پورت شارژ و کابل بیرونی به برق ۲۲۰ ولت متصل میشود. این صفحه اجزای کابل و نکات ایمنی استفاده را توضیح میدهد.
پورت شارژ با کابل بیرونی
تجهیزات شارژ شامل پورت شارژ با کابل بیرونی است. پورت از یک مدار AC مخصوص ۲۲۰ ولت و ۲۰ آمپر و پریز سهشاخه تشکیل شده و مطابق استاندارد ملی شارژ خودرو است. مدار AC اختصاصی از اتصال کوتاه جلوگیری و در جریان زیاد مدار را قطع میکند. بدون مدار اختصاصی، سایر تجهیزات مدار ممکن است تحت تأثیر قرار گیرند.

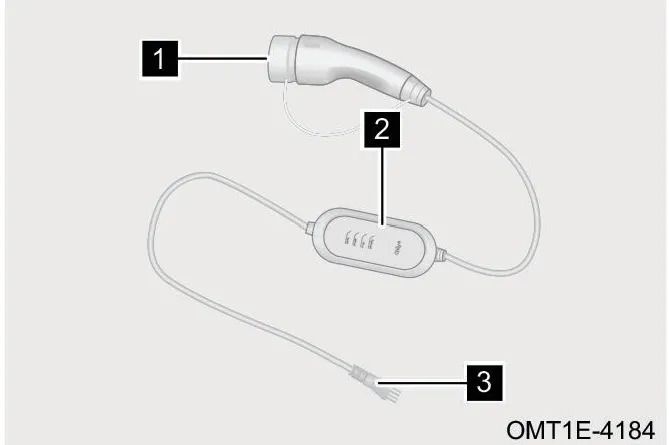

اجزای کابل:
1. تفنگی شارژ
2. باکس کنترل شارژر
3. سهشاخه برق
اجزای کابل شارژ بیرونی
OMT1E-4184
هشدار
* هنگام استفاده اتصال زمین باید درست باشد.
* روی کابل پا نگذارید، له نکنید، نکشید یا خم نکنید.
* بعد از اتمام شارژ ابتدا تفنگی را جدا کنید، سپس سهشاخه را از برق بکشید.
* از کابل رابط یا آداپتور استفاده نکنید. در زمان روشن بودن خودرو کابل را وصل یا جدا نکنید.
* بدون مجوز کابل را تعمیر نکنید.
* اگر از کابل استفاده نمیکنید، درپوش گردگیر پورت شارژ را کامل ببندید.
