تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) — اطلاعات امداد و نجات: ولتاژ بالا
این صفحه اطلاعات ضروری برای امدادگران و پرسنل نجات درباره سیستم PHEV تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) را شرح میدهد — اجزای ولتاژ بالا، قطع برق و تجهیزات حفاظتی.
اجزای سیستم PHEV

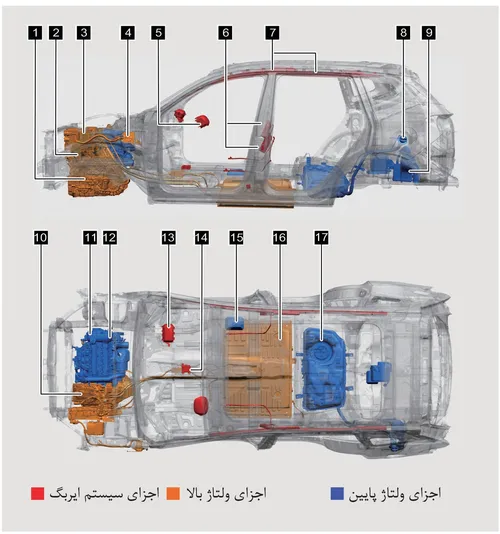

نمای جانبی و نمای از بالای شاسی و اجزای داخلی خودرو جهت شناسایی سیستمهای ولتاژ بالا، ولتاژ پایین و ایربگ
- ○ اجزای ولتاژ پایین
- ○ اجزای ولتاژ بالا
- ○ اجزای سیستم ایربگ
شمارهگذاری اجزا:
۱ گیربکس هیبرید — ۲ یونیت کنترل جلوی موتور — ۳ شارژر داخلی — ۴ پورت شارژ — ۵ ایربگ راننده — ۶ پیشکشنده کمربند — ۷ ایربگ پردهای — ۸ لوله باک — ۹ باتری 12V — ۱۰ گرمکن HV — ۱۱ کمپرسور برقی — ۱۲ موتور احتراق — ۱۳ ایربگ سرنشین — ۱۴ یونیت کنترل ایربگ — ۱۵ ECU — ۱۶ باتری هیبرید — ۱۷ باک بنزین فشار بالا
نکته
قطعات ولتاژ بالا طبق قوانین ملی باید دفع یا بازیافت شوند.
توجه
- با چرخهای محرک روی زمین، خودرو را با سرعت زیاد یدک نکشید.
- یونیت کنترل موتور روی دینامومتر پرسرعت بدون بار و آب ممنوع است.
- اجزای HV شامل دسته سیم نارنجی، باتری هیبرید، شارژر، گرمکن HV، درگاه شارژ، کمپرسور، یونیتهای کنترل موتور — <b>هرگز لمس نکنید</b>.
هشدار
- پرسنل بدون صلاحیت HV مجاز به تماس، تعمیر یا تعویض قطعات HV نیستند.
- پس از تصادف، قطعات و کابل HV را لمس نکنید.
- برای بکسل PHEV از <b>امداد مدیران خودرو</b> یا امدادگر حرفهای کمک بگیرید.
- هنگام برش بدنه از نواحی HV در تصویر دوری کنید و از تجهیزات حفاظتی استفاده کنید.
مشخصات اصلی خودرو
| پارامتر | مقدار |
|---|---|
| طول (mm) | 4,513 |
| عرض (mm) | 1,862 |
| ارتفاع (mm) | 1,696 |
| فاصله دو محور (mm) | 2,670 |
| حداکثر وزن با بار (Kg) | 2,081 |
| ظرفیت سرنشین | 5 |
باتری هیبرید — اطلاعات پایه
| پارامتر | مقدار |
|---|---|
| نوع سلول | لیتیوم-یون |
| ظرفیت هر سلول (Ah) | 55.0 |
| ولتاژ هر سلول (V) | 3.65 |
| ظرفیت بسته (Ah) | 55.0 |
| ولتاژ اسمی (V) | 350.4 |
| وزن (kg) | 134.0 |
| تعداد بسته | 1 |
| ظرفیت باک بنزین | 60 لیتر |
علامتهای هشدار HV
| علامت | تصویر | شرح |
|---|---|---|
| HV ۱ | !نماد هشدار صاعقه در مثلث | خطر — اجزای HV را لمس نکنید |
| HV ۲ | !نماد هشدار صاعقه و متن هشدار چینی | ولتاژ بالا — فشار ندهید |
| HV ۳ | !مجموعه سه نماد هشدار ولتاژ بالا، دفترچه راهنما و لمس ممنوع | بدون تجهیزات حفاظتی لمس ممنوع |
| HV ۴ | !مجموعه سه نماد هشدار ولتاژ بالا، خطر انفجار و لمس ممنوع | خطر شوک الکتریکی |
| HV ۵ | !برچسب کامل هشدار باتری هیبریدی | مواد منفجره — بدون مجوز باز نکنید. دما: -10°C تا 35°C |
اجزای HV با دسته سیم نارنجی به هم متصلاند.
| علامت دسته سیم HV | !دسته سیم ولتاژ بالا |
|---|
هشدار
- پس از روشن شدن، سیستم برق داغ میشود — از HV و گرما مراقب باشید.
- کابل نارنجی و کانکتورهای HV را لمس، باز یا تعویض نکنید.
قطع برق 12V و HV
جدا کردن کابل باتری 12V

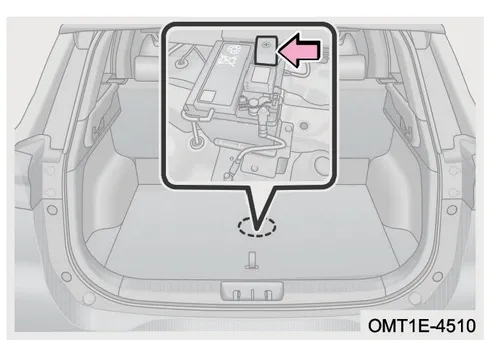

محل کابل باتری ۱۲ ولت در صندوق عقب
OMT1E-4510
گام ۱: استارت OFF — گام ۲: صندوق باز، صندلی عقب خوابانده — گام ۳: موکت و کاور باتری برداشته — گام ۴: کابل منفی (-) جدا شود.
قطع برق ولتاژ بالا

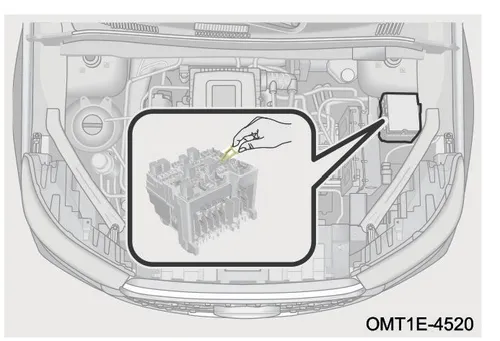

محل قطع کردن برق ولتاژ بالا در محفظه موتور
OMT1E-4520
گام ۱: استارت OFF — گام ۲: کابل منفی جدا — گام ۳: جعبه فیوز محفظه موتور باز شود — برق ماژول BMS قطع شود (راهنمای پشت درب فیوز).
باز کردن قفل تفنگی شارژ
روش ۱: تفنگی ضدسرقت است — پس از شارژ کامل یا قفل دربها قفل میشود. با باز شدن قفل دربها، تفنگی آزاد میشود. اگر تا ۲ دقیقه جدا نشود، دوباره قفل میشود — دربها را قفل و باز کنید.

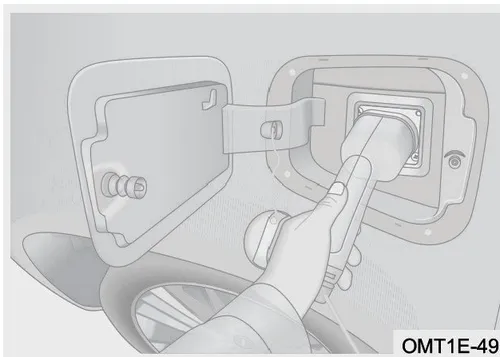

تصویر نحوه قرارگیری تفنگی شارژ در پورت شارژ
روش ۲: از کابل آزادکن دستی در محفظه موتور استفاده کنید.

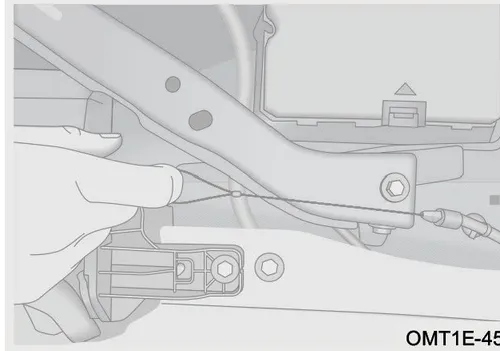

تصویر محل قرارگیری کابل آزادکن دستی تفنگی شارژ در محفظه موتور
گام ۱: خودرو در حال شارژ نباشد — گام ۲: دستگیره درب موتور را دو بار بکشید — گام ۳: درب موتور را با جک باز کنید — گام ۴: کابل آزادکن را بکشید.
تجهیزات حفاظتی

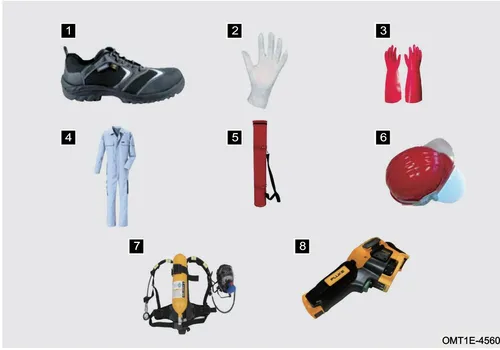

تجهیزات حفاظتی برای امداد و نجات
OMT1E-4560
اولیه: کفش عایق، دستکش نخی، دستکش عایق برق، کلاه با عینک
HV: لباس محافظ تکنسین HV، ورق لاستیکی
اطفا: ماسک تنفسی هوای فشرده، دوربین حرارتی
هشدار
امدادگر باید از تجهیزات حفاظتی مناسب (اولیه، HV یا آتشنشانی) استفاده کند — عدم رعایت خطر مصدومیت یا مرگ دارد.
پارک، جک و باز کردن صندوق اضطراری

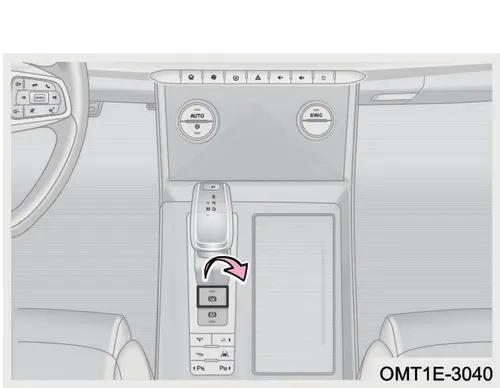

ترمز پارک: استارت ON یا خودرو روشن و متوقف — کلید EPB بالا — چراغ P قرمز و چراغ کلید روشن میشود.
تصویر نمایش نحوه فعالسازی ترمز پارک برقی
OMT1E-3040
سپس دنده P و استارت OFF.

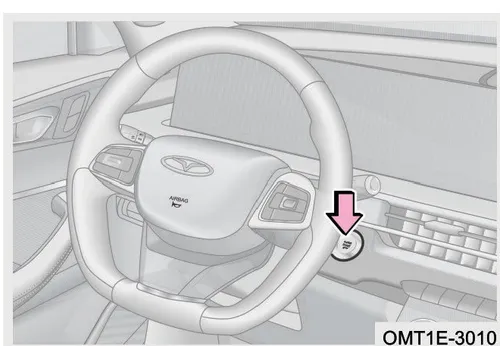

تصویر موقعیت دکمه استارت خودرو
OMT1E-3010
نکته
در READY موتور بیصداست — قبل از ترک خودرو استارت را OFF کنید.
آزادسازی اضطراری EPB: EPB فعال — کلید EPB + پدال ترمز + خاموش کردن استارت — فقط برای حمل اضطراری.

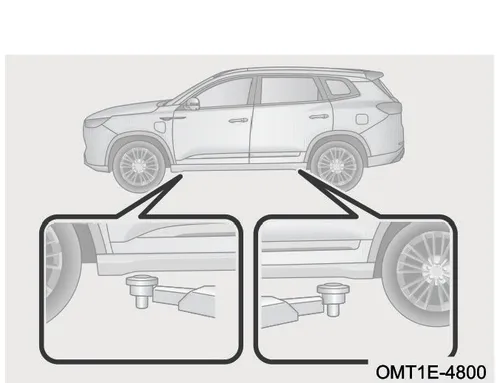

جک: نقاط صحیح جک را رعایت کنید تا کابل HV/LV و باتری هیبرید آسیب نبیند.
نقاط جک زدن خودرو
صندوق اضطراری: اگر باتری خالی است، از سوییچ داخل صندوق استفاده کنید.

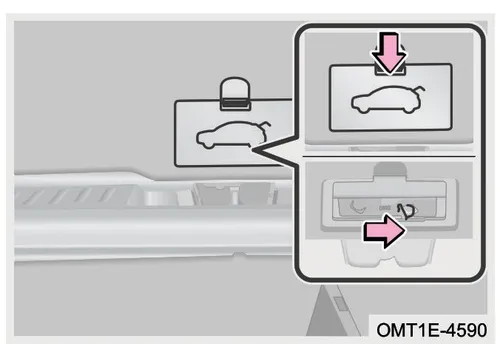

سوییچ اضطراری باز کردن درب صندوق
گام ۱: صندلی عقب خوابانده — گام ۲: درپوش سوییچ باز — گام ۳: سوییچ به راست کشیده و رها — درب صندوق را فشار دهید.
