تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) — عملیات شارژ: مراحل و چراغ نشانگر
شارژ تیگو 7 پرو پلاگین هیبرید (F7 Pro E Plus) با کابل AC همراه خودرو انجام میشود. این صفحه مراحل گامبهگام شارژ و معنی چراغ نشانگر پورت را توضیح میدهد.
مراحل شارژ
شارژ AC (کابل همراه)
گام ۱: خودرو را پارک کنید، دنده P و ترمز پارک را فعال کنید.
گام ۲: درب بیرونی پورت شارژ را فشار دهید تا باز شود.
تصویر خودرو و محل درب بیرونی پورت شارژ در عقب خودرو
OMT1E-4190
گام ۳: موتور را خاموش کنید.
گام ۴: کابل شارژ را از صندوق عقب بردارید و سهشاخه را به پریز برق وصل کنید.

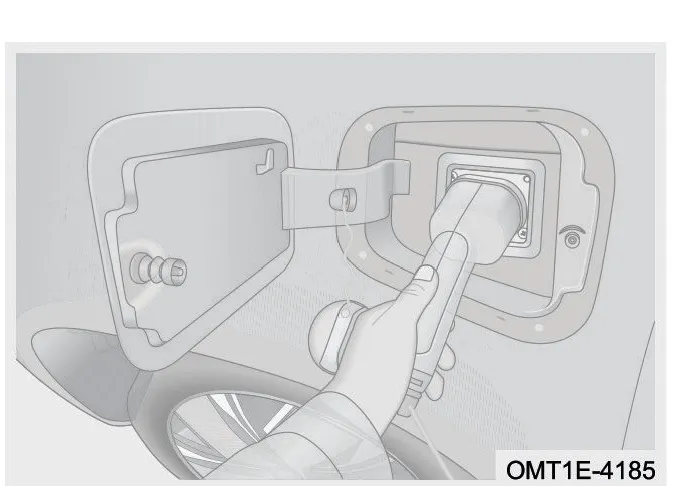

اتصال تفنگی شارژ به پورت شارژ خودرو
OMT1E-4185
گام ۵: درپوش گردگیر و تفنگی را بردارید و تفنگی را تا قفل شدن وارد پورت کنید.
گام ۶: بعد از اتمام شارژ، قفل دربها را باز کنید، تفنگی را جدا کنید.
گام ۷: درپوشها و درب پورت را ببندید.
گام ۸: سهشاخه را از پریز بکشید.
نکته
ابتدا تفنگی را جدا کنید، سپس سهشاخه را از پریز خارج کنید.
نکته
- از تفنگی شارژ <b>220V 60Hz 13A</b> همراه خودرو یا ایستگاه <b>220V 60Hz 32A</b> استفاده کنید.
- تفنگی ضد سرقت دارد. بعد از قفل دربها، تفنگی قفل میشود. اگر تا ۲ دقیقه جدا نشود، دوباره قفل میشود.
توجه
وقتی موتور روشن است از وسایل برقی زیاد استفاده نکنید. با اعلام کم بودن شارژ، تفنگی را وصل کنید یا در READY با حالت Sport موتور را برای شارژ روشن کنید. در غیر این صورت ممکن است خودرو استارت نخورد.
چراغ نشانگر اتمام شارژ

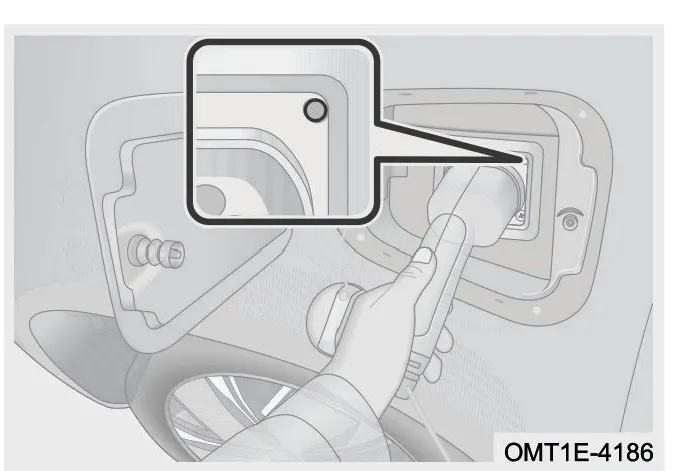

تصویر درگاه شارژ و چراغ نشانگر
OMT1E-4186
- ○ قرمز ثابت: ایراد — شارژ متوقف شده. کیلومترشمار را بررسی کنید.
- ○ زرد ثابت: در انتظار شارژ (مثلاً Appointment Charging).
- ○ سبز چشمکزن: در حال شارژ.
- ○ سبز ثابت: شارژ کامل شده.
