X77 — تعویض چرخ: خارج کردن زاپاس و شل کردن پیچها
پس از توقف ایمن، مرحله بعد تعویض چرخ پنچر X77 است. این صفحه نحوه خارج کردن چرخ زاپاس، قرار دادن مانع و شل کردن پیچهای چرخ پنچر را توضیح میدهد.
۲. خارج کردن چرخ زاپاس
گام ۱: درب صندوق را باز کنید، موکت کف را بلند کنید و ابزار یدکی را خارج کنید.
گام ۲: چرخ زاپاس را از صندوق بیرون بیاورید.

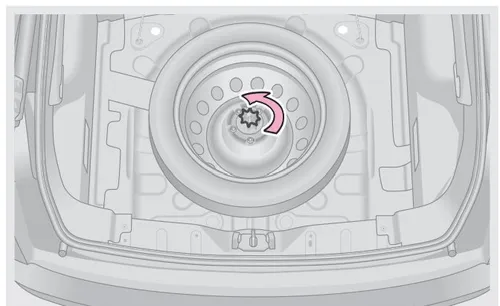

چرخ زاپاس در کف صندوق
OMT15-5080
توجه
هنگام خارج کردن زاپاس مراقب باشید تزیینات صندوق و رنگ بدنه آسیب نبینند.
۳. باز کردن چرخ پنچر
گام ۱: در مقابل چرخ قطری مخالف چرخ پنچر، مانعی بگذارید:
| چرخ پنچر | چرخی که باید مقابل آن مانع قرار دهید |
|---|---|
| چرخ جلو چپ | پشت چرخ عقب راست |
| چرخ جلو راست | پشت چرخ عقب چپ |
| چرخ عقب چپ | جلوی چرخ جلو راست |
| چرخ عقب راست | جلوی چرخ جلو چپ |

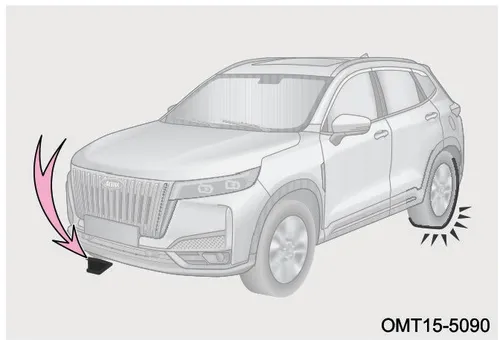

قرار دادن مانع در مقابل چرخ خودرو
OMT15-5090
گام ۲: آچار چرخ را طوری روی پیچ چرخ پنچر بگذارید که دسته در سمت چپ شما باشد. انتهای دسته را به پایین فشار دهید و هر پیچ را نیم دور باز کنید تا شل شوند.

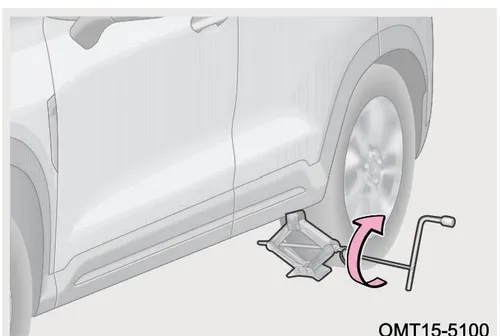

تصویر نحوه قرارگیری آچار چرخ و استفاده از آن
OMT15-5100
توجه
اجازه ندهید آچار روی پیچ سر بخورد — در غیر این صورت پیچ آسیب میبیند.
هشدار
در این مرحله پیچها را فقط شل کنید، نه کامل باز. در غیر این صورت فشار خودرو ممکن است چرخ را جدا کند و به افراد یا خودرو آسیب بزند.
گام ۳: جک را روی سطح صاف و سفت بگذارید. پیچ تنظیم جک را در جهت عقربههای ساعت بچرخانید تا دماغه جک با محل اتکای بدنه تماس پیدا کند.

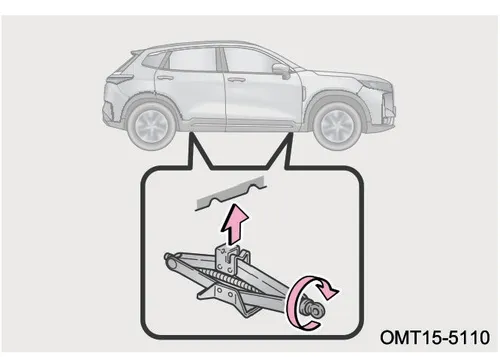

تصویر محل قرارگیری جک و شیار دماغه آن زیر خودرو
OMT15-5110
نکته
- حداکثر بار قابل تحمل جک: ۱۲۰۰ کیلوگرم.
- خودرو را تا ارتفاعی که بتوانید چرخ را خارج کنید بلند کنید.
