X77 — روغن موتور، ترمز و خنککننده: اضافه کردن و بازدید
اضافه کردن مایعات X77 باید با دقت و طبق مشخصات انجام شود. این صفحه روش اضافه کردن روغن موتور، بازدید روغن ترمز و مایع خنککننده را توضیح میدهد.
چطور روغن موتور اضافه کنیم؟
گام ۱: درب روغنریز موتور را در خلاف جهت عقربههای ساعت بپیچانید تا باز شود.
گام ۲: با قیف، روغن موتور را چند بار با مقدار کم بریزید و سپس سطح روغن را با گیج کنترل کنید.
گام ۳: وقتی سطح روغن به محدوده صحیح رسید، درب روغنریز موتور را ببندید.

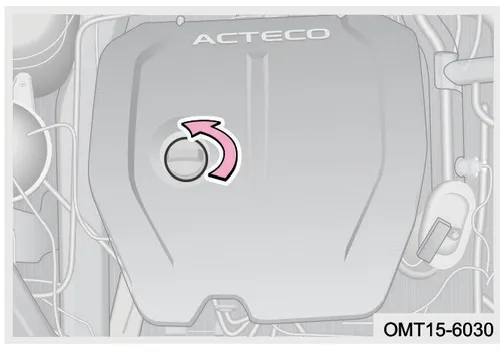

تصویر موتور و محل قرارگیری درب روغنریز جهت باز کردن
OMT15-6030
نکته
برای جلوگیری از آلودگی محیطزیست، روغن موتور و فیلتر روغن مصرفی را مانند زباله خانگی دور نریزید و در فاضلاب یا روی زمین تخلیه نکنید. طبق دستورالعملهای حفاظت از محیطزیست دفع کنید.
توجه
- روغن موتور را بیش از حد مجاز سرریز نکنید؛ باعث خرابی موتور میشود.
- فقط از روغن موتور توصیهشده مدیران خودرو استفاده کنید؛ در غیر این صورت مسئولیت خسارتها با مالک خودرو است.
- اگر روغن هنگام سرریز روی سطح موتور ریخت، قبل از بستن درب روغنریز لکهها را با پارچه تمیز کنید.
- درب روغنریز را پس از باز کردن وارونه نگذارید تا روغن در اطراف اورینگ آببندی جمع نشود؛ در غیر این صورت پس از بستن، نشت روغن ایجاد میشود و ممکن است با نشتی اورینگ اشتباه گرفته شود.
بازدید سطح روغن گیربکس
بازدید سطح روغن گیربکس، اضافه کردن یا تعویض آن باید توسط افراد متخصص انجام شود. برای این کار به یکی از نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
بازدید سطح روغن ترمز
سطح روغن ترمز باید بین علامتهای «MIN» و «MAX» مخزن باشد. اگر سطح نزدیک «MIN» یا پایینتر است، به مقدار لازم روغن ترمز اضافه کنید.

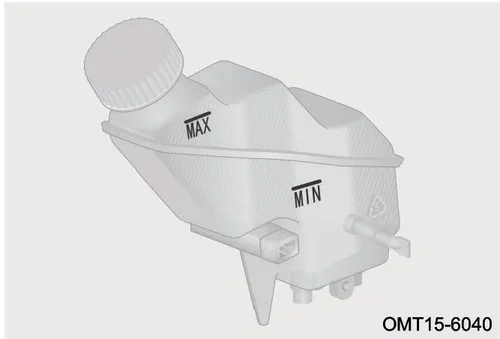

نمای مخزن روغن ترمز با علائم حد بالا و پایین
توجه
- روغن ترمز رطوبت را جذب میکند؛ درب مخزن را مدت طولانی باز نگذارید.
- فقط از روغن ترمز توصیهشده مدیران خودرو استفاده کنید؛ در غیر این صورت مسئولیت خسارتها با مالک خودرو است.
- اگر روغن ترمز روی سطح رنگی بدنه پاشید، با ابر خیس یا آب بشویید تا رنگ و قطعات آسیب نبینند.
هشدار
به هیچ عنوان اجازه تماس روغن ترمز با پوست و چشم را ندهید. در صورت تماس، فوراً با حجم زیاد آب بشویید و در صورت نیاز به مراکز درمانی مراجعه کنید.
بازدید سطح مایع خنککننده موتور
بررسی مایع خنککننده
وقتی موتور سرد است، سطح مایع خنککننده باید بین علامتهای «MIN» و «MAX» مخزن باشد. اگر سطح نزدیک «MIN» یا پایینتر است، به مقدار لازم مایع خنککننده اضافه کنید.

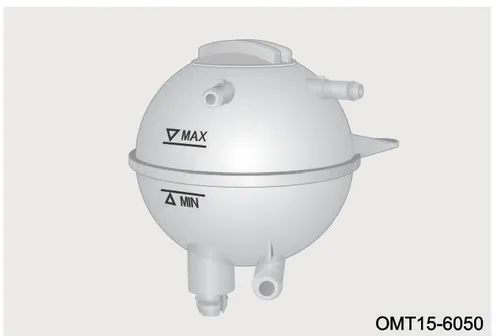

تصویر مخزن مایع خنککننده موتور با نشانگرهای MIN و MAX
