X77 — استارت کمکی و تعویض باتری
اگر باتری X77 خالی شده، میتوانید با استارت کمکی موتور را روشن کنید یا باتری را تعویض کنید. این صفحه ترتیب اتصال کابلها، نکات ایمنی و مراحل تعویض باتری را توضیح میدهد.
باتری به باتری کردن
گام ۱: استارت را OFF کنید و کابلها را به این ترتیب وصل کنید:

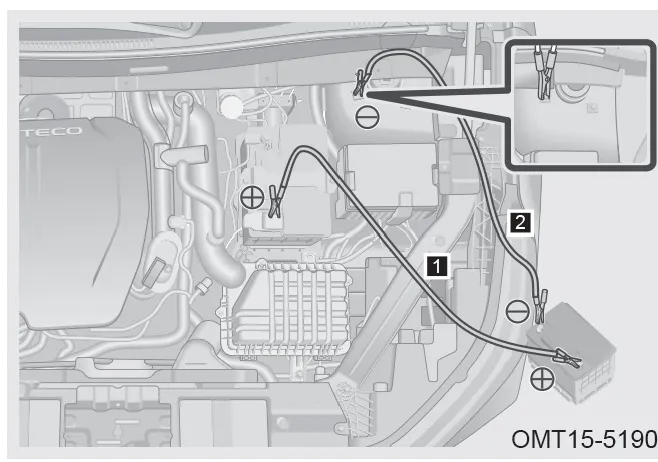

تصویر نحوه اتصال کابلهای رابط برای باتری به باتری کردن
OMT15-5190
1. یک سر کابل مثبت را به قطب مثبت (+) باتری خالی و سر دیگر را به قطب مثبت (+) باتری کمکی وصل کنید.
2. یک سر کابل منفی را به قطب منفی (-) باتری کمکی و سر دیگر را به نقطه فلزی بدون رنگ از بدنه خودروی معیوب وصل کنید.
گام ۲: خودروی کمکی را استارت بزنید. گاز را فشار دهید، دور موتور را کمی بالا ببرید و حدود ۵ دقیقه نگه دارید تا باتری خالی موقتاً شارژ شود.
گام ۳: اگر خودروی معیوب استارت نخورد، اتصال کابلها را بررسی کنید و دوباره ۵ دقیقه شارژ موقت دهید.
گام ۴: پس از روشن شدن، کابلها را برعکس ترتیب وصل کردن جدا کنید — ابتدا منفی، سپس مثبت.
نکته
استارت کمکی فقط در خودروهای مجهز به باتری ۱۲ ولتی استفاده میشود.
توجه
- اگر باتری مکرراً خالی میشود، به نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
- قطب منفی باتری کمکی را مستقیماً به قطب منفی باتری خالی وصل نکنید.
- اگر ولتاژ باتری کمکی حدود 12-13V نیست، استارت کمکی نکنید.
- کابلها را از قطعات متحرک مثل فن و تسمه دور نگه دارید.
- گیرهها را محکم وصل کنید و از تماس با بدنه فلزی جلوگیری کنید.
هشدار
- فقط از کابلهای استاندارد استفاده کنید.
- در اطراف باتری سیگار نکشید و شعله روشن نکنید.
- اگر مطمئن نیستید، از تکنسین حرفهای یا نمایندگی مجاز کمک بگیرید.
تعویض باتری

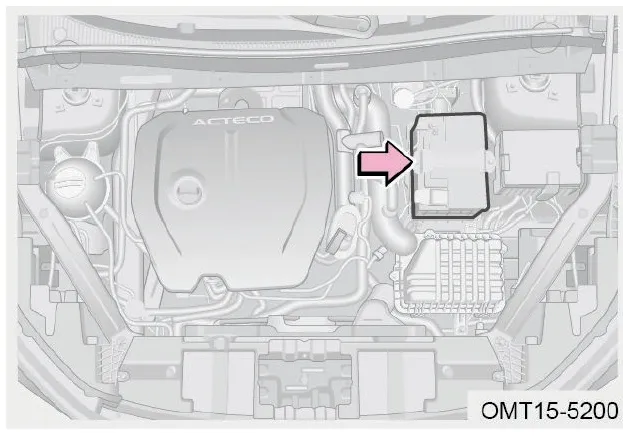

محل قرارگیری باتری در محفظه موتور
گام ۱: استارت را OFF کنید. گام ۲: درب موتور را باز کنید. گام ۳: کابل منفی (-) را جدا کنید. گام ۴: کابل مثبت (+) را جدا کنید. گام ۵: کاور محافظ باتری را باز کنید. گام ۶: بست نگهدارنده را باز کرده و باتری را خارج کنید. گام ۷: باتری جدید با مشخصات یکسان با باتری اصلی را قرار دهید. گام ۸: به ترتیب برعکس مراحل بالا نصب کنید.
نکته
باتری نیاز به سرویس ندارد. باتری جدید باید مشخصات یکسان با اصلی داشته باشد. برای تعویض به نمایندگیهای مجاز مدیران خودرو مراجعه کنید.
توجه
هنگام جابهجایی باتری مراقب باشید ابزار فلزی باعث اتصال دو قطب یا تماس قطب مثبت با بدنه نشود.
هشدار
- باتری را در دسترس کودکان قرار ندهید.
- در اطراف باتری شعله روشن نکنید.
- همیشه دستکش و عینک ایمنی بپوشید — اسید باتری سمی و خورنده است.
- اگر اسید به پوست یا لباس رسید، با محلول قلیایی (آب و صابون) خنثی و با آب بشویید. در صورت نیاز به فوریتهای پزشکی مراجعه کنید.
