X77 — نصب صندلی کودک: جدول ISOFIX و مراحل نصب
نصب صحیح صندلی کودک ISOFIX در X77 نیاز به انتخاب موقعیت و گروه سایز مناسب دارد. در این صفحه جدول سازگاری ISOFIX با صندلیهای خودرو و مراحل گامبهگام نصب صندلی کودک را میخوانید.
کدام صندلی برای ISOFIX مناسب است؟
| گروه وزنی | کلاس سایز | نوع اتصالات | صندلی سرنشین جلو راست | صندلیهای عقب کناری | صندلی عقب وسط | صندلی ردیف سوم (در صورت تجهیز) |
|---|---|---|---|---|---|---|
| گهواره قابل حمل | F | ISO/L1 | X | X | X | X |
| G | ISO/L2 | X | X | X | X | |
| (1) | ||||||
| گروه 0 | E | ISO/R1 | X | IL | X | X |
| (1) | ||||||
| گروه +0 | E | ISO/R1 | X | IL | X | X |
| D | ISO/R2 | X | IL | X | X | |
| C | ISO/R3 | X | IL | X | X | |
| (1) | ||||||
| گروه I | D | ISO/R2 | X | IL | X | X |
| C | ISO/R3 | X | IL | X | X | |
| B | ISO/F2 | X | IL, IUF | X | X | |
| B1 | ISO/F2X | X | IL, IUF | X | X | |
| A | ISO/F3 | X | IL, IUF | X | X | |
| (1) | ||||||
| گروه II | (1) | |||||
| گروه III | (1) |
۱. X: موقعیت اتصالات ISOFIX برای نصب صندلی کودک ISOFIX مخصوص این گروه وزنی و گروه سایز مناسب نیست.
۲. IL: مناسب برای صندلی کودک ISOFIX کلاس «special» است. این نوع صندلی کودک ممکن است در کلاسهای «restricted»، «special vehicle» یا «semi-general» باشند.
۳. IUF: مناسب برای صندلی کودک ISOFIX رو به جلو کلاس «general» است که دارای گواهینامه مربوط به این گروه وزنی باشد.
۴. (۱): مناسب برای صندلی کودکهایی که فاقد شناسه سایز ISO/XX هستند (برای سایزهای A تا G). برای اطلاعات بیشتر درباره گروه وزنی مناسب، به لیست صندلی کودکهای ISOFIX مراجعه کنید.
چطور صندلی کودک را نصب کنیم؟
۱. حلقههایی که برای اتصال قلابهای صندلی کودک در زیر صندلی عقب تعبیه شدهاند را پیدا کنید.

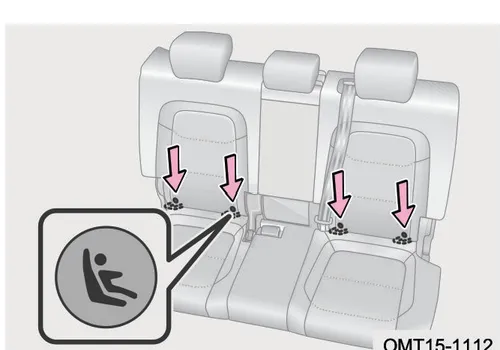

محل قرارگیری حلقههای اتصال صندلی کودک در زیر صندلی عقب خودرو
OMT15-1112
۲. صندلی کودک را روی صندلی عقب خودرو بگذارید.
۳. گیره پایه صندلی کودک را به حلقههای زیر صندلی عقب گیر دهید و محکم کنید.

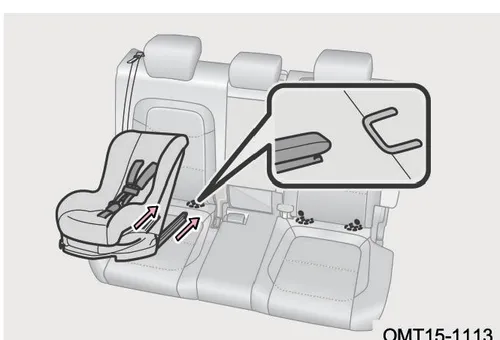

نحوه اتصال گیره پایه صندلی به حلقههای نگهدارنده
OMT15-1113
۴. نوار بالایی صندلی کودک را بکشید و آن را به قلاب مهارکننده — مخصوص صندلیهای کودک رو به جلو که در پشت صندلی عقب تعبیه شده — وصل کنید.

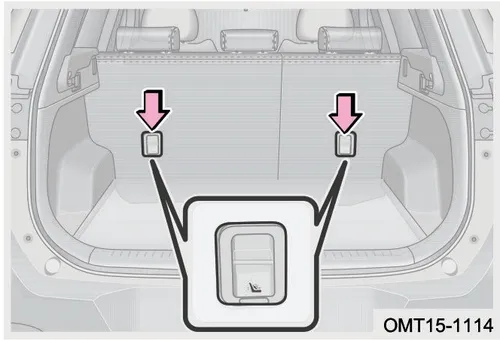

محل اتصال نوار بالایی صندلی کودک به قلاب مهارکننده در پشت صندلی عقب
OMT15-1114
نکته
با توجه به نوع صندلی کودک خریداریشده، الزامی بودن وصل کردن صندلی کودک به قلاب مهارکننده بالایی را بررسی کنید.
نکته
- قبل از استفاده، پشتسری صندلی عقب سمتی که قصد نصب صندلی کودک دارید را باز کنید. سپس گیره نوار بالایی صندلی کودک را به قلاب مهارکننده متصل کنید. توجه کنید نوار بالایی مستقیماً از روی پشتسری عبور نکند یا دور آن نپیچد. نوار بالایی و پشتسری نباید با هم برخورد داشته باشند.
- همیشه پس از اتصال صندلی کودک به قلاب مهارکننده بالایی، نوار بالایی را سفت کنید تا شل نشود. برای جزئیات بیشتر نحوه بستن و سفت کردن نوار بالایی، به دستورالعمل دفترچه راهنمای صندلی کودک مراجعه کنید.
