X77 — سرویس دورهای و مشخصات فنی: شناسایی و ابعاد
سرویس دورهای و مشخصات فنی X77 برای نگهداری صحیح و شناسایی خودرو ضروری است. این صفحه جدول مایعات مصرفی، موقعیت شمارههای شناسایی، ابعاد و مشخصات عملکردی موتور را ارائه میدهد.
سرویسهای دورهای
مشخصات مایعات مصرفی و شمع موتور
| عناوین | مشخصات | ظرفیت |
|---|---|---|
| روغن گیربکس (گیربکس 626DHA) | DCTF-GS | 3.4 لیتر |
| مایع خنککننده موتور | اسید ارگانیک با تکنولوژی (OAT) | 9 ± 0.5 لیتر |
| روغن ترمز | DOT4 | / |
| شمع موتور | 3707AAG | / |
| عناوین | مشخصات | ظرفیت | بازه تعویض |
|---|---|---|---|
| روغن موتور (موتور SQRE4T15C) | Lukoil SN 5W-40 Total SN+/SP 5W-30 Royal Dutch Shell SN+ 5W-30 Royal Dutch Shell SN 5W-40 | 4.7 ± 0.2 لیتر (روغن و فیلتر روغن باید همزمان تعویض شوند) | ۱۰۰۰۰ کیلومتر |
| روغن موتور (موتور SQRE4T15C) | Castrol SN 5W-30 Castrol SP 5W-30 | 4.7 ± 0.2 لیتر (روغن و فیلتر روغن باید همزمان تعویض شوند) | ۱۵۰۰۰ کیلومتر |
نکته
- روغن موتور با کارکرد ۱۵۰۰۰ کیلومتری را میتوان بهجای روغن با کارکرد ۱۰۰۰۰ کیلومتری استفاده کرد.
- روغن موتور با کارکرد ۱۰۰۰۰ کیلومتری را میتوان بهجای روغن با کارکرد ۵۰۰۰ کیلومتری استفاده کرد.
توجه
- در تعویض روغن گیربکس اتوماتیک، اگر گیربکس نشتی نداشته باشد، به همان مقداری که تخلیه میشود روغن تازه اضافه کنید. این کار را در نمایندگی مجاز مدیران خودرو انجام دهید.
- فقط از مایعات و قطعات اصلی توصیهشده مدیران خودرو استفاده کنید؛ در غیر این صورت گارانتی تحتتأثیر قرار میگیرد.
- برای موتور و گیربکس فقط از روغن با نوع و مشخصات اعلامشده استفاده کنید.
- ظرفیت مایعات در جداول فقط مرجع است؛ میزان واقعی بر اساس شرایط خودرو تعیین میشود.
موقعیت شمارههای شناسایی خودرو
شماره شاسی (VIN)
محل درج شماره شاسی (VIN) در خودروهای تولیدی:

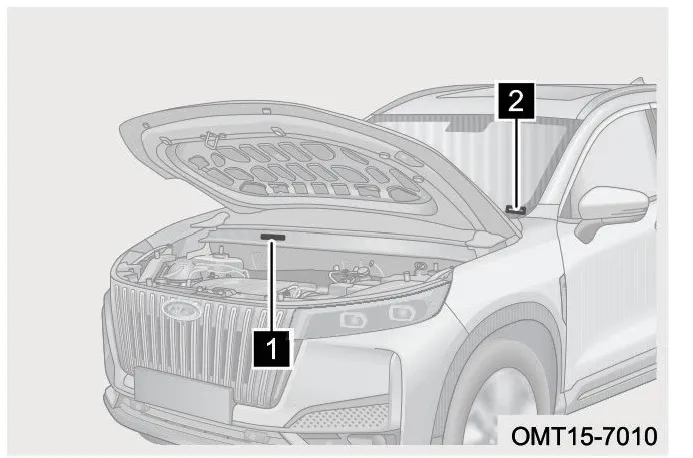

نمودار موقعیتهای شماره شاسی
1. شماره شاسی (VIN) در سمت راست محفظه موتور و زیر سینی کانال برفپاککن (شماره ۱ در تصویر) حک شده است.
2. شماره شاسی (VIN) بهصورت پلاک در بالای سمت چپ داشبورد (شماره ۳ در تصویر) نصب شده و از بیرون خودرو و زیر شیشه جلو قابل مشاهده است.
توجه
هرگونه اقدامی از قبیل پوشاندن، رنگ کردن، جوشکاری، بریدن، سوراخ کردن یا پاک کردن شماره VIN یا نواحی اطراف موقعیت درج آن ممنوع است.
پلاک مشخصات خودرو

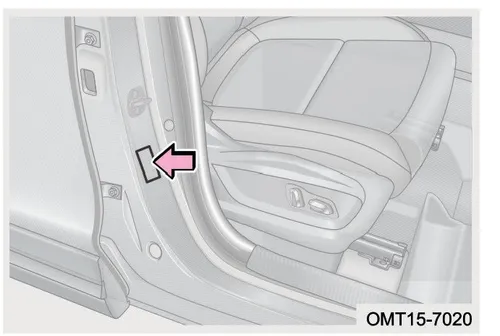

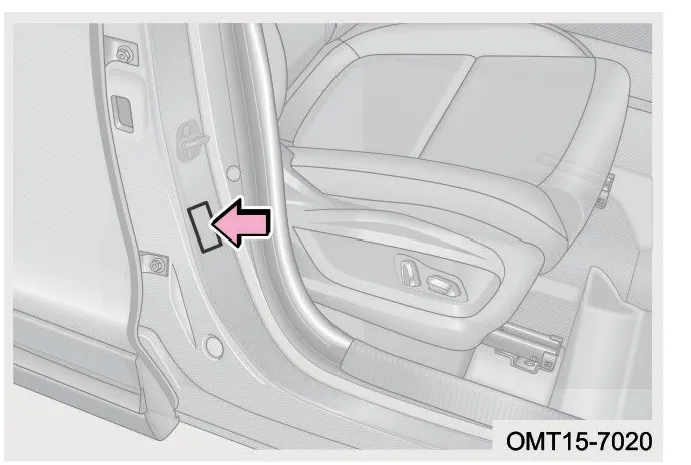

موقعیت پلاک مشخصات خودرو روی رکاب
پلاک مشخصات خودرو مطابق تصویر روی رکاب درب جلو راست نصب شده است.
شماره موتور

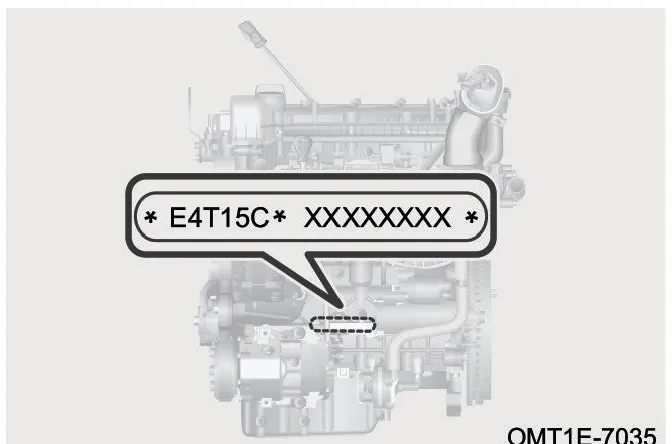

موقعیت حک شدن شماره موتور روی بلوکه سیلندر
OMT1E-7035
شماره موتور روی بلوکه سیلندر و در موقعیت نشاندادهشده در تصویر حک شده است.
برچسب RF شیشه

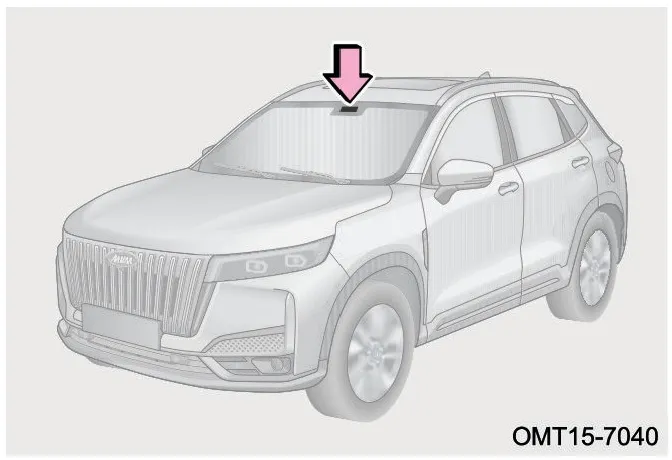

محل نصب برچسب RF روی شیشه جلو
OMT15-7040
برچسب RF در سمت داخلی شیشه جلو و پشت آینه داخل کابین تعبیه شده که برای انتقال وایرلس سیگنالهای رادیوفرکانسی است و محل نصب شماره شناسایی الکترونیکی خودرو میباشد.
اطلاعات فنی خودرو
ابعاد خودرو

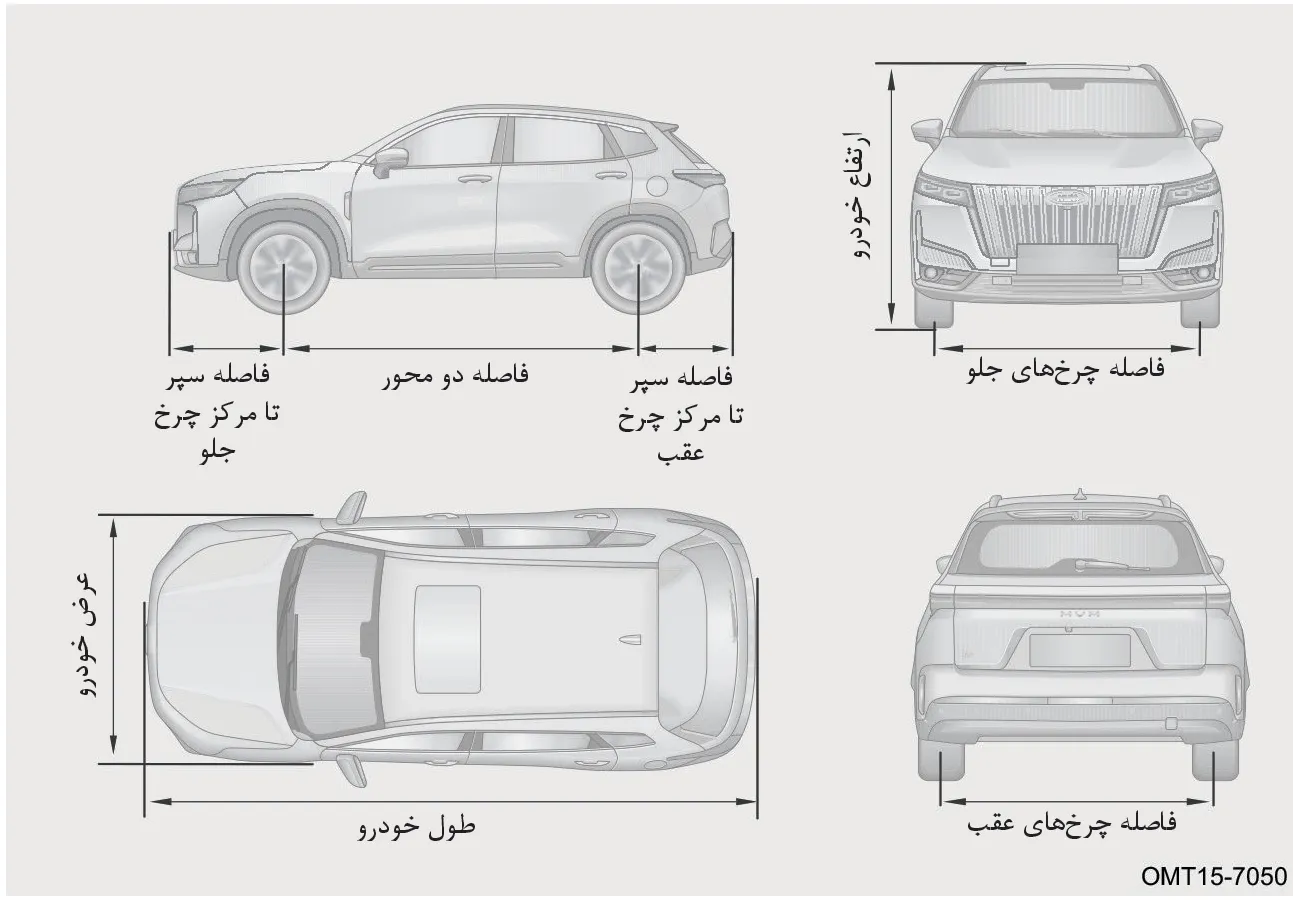

طرح گرافیکی ابعاد خودرو از چهار نمای مختلف شامل نماهای جانبی، جلو، بالا و عقب
| موضوع | پارامتر (واحد) | مقدار |
|---|---|---|
| اندازههای کلی | طول (mm) | 4,505 |
| اندازههای کلی | عرض (mm) | 1,840 |
| اندازههای کلی | ارتفاع (mm) | 1,669 |
| اندازههای کلی | فاصله دو محور (mm) | 2,650 |
| فاصله مرکز تا مرکز چرخها | جلو (mm) | 1,570 |
| فاصله مرکز تا مرکز چرخها | عقب (mm) | 1,570 |
| فاصله نوک سپر تا مرکز چرخ | جلو (mm) | 931 |
| فاصله نوک سپر تا مرکز چرخ | عقب (mm) | 924 |
نوع و مدل خودرو
| عنوان | مشخصات |
|---|---|
| نوع خودرو | چرخهای جلو محرک (2 × 4)، فرمان بر روی چرخهای جلو، موتور جلو و عرضی، اتاق ۲ محفظهای، ۵ درب، ظرفیت ۵ نفر، اسکلت اتاق یکپارچه، فرمان در سمت چپ |
| مدل موتور | SQRE4T15C |
| نوع موتور | موتور عمودی، ۴ سیلندر خطی، خنکشونده با آب، ۴ زمانه و دارای دو میلسوپاپ در بالای سرسیلندر، مجهز به توربوشارژر و اینترکولر |
| نوع سیستم سوخترسانی | پاشش الکترونیکی، ترتیبی و چند نقطهای سوخت |
| مدل گیربکس | 626DHA |
وزن خودرو
| عنوان | مقدار |
|---|---|
| وزن خالص خودرو (Kg) | 1,459 |
| توزیع وزن خالص خودرو بین محورها - محور جلو (Kg) | 849 |
| توزیع وزن خالص خودرو بین محورها - محور عقب (Kg) | 610 |
| حداکثر وزن قابل تحمل خودرو (Kg) | 1,855 |
| توزیع حداکثر وزن قابل تحمل بین محورها - محور جلو (Kg) | 961 |
| توزیع حداکثر وزن قابل تحمل بین محورها - محور عقب (Kg) | 894 |
| ظرفیت سرنشین با راننده (نفر) | 5 |
هشدار
مقادیر بار اعلامشده در دفترچه را رعایت کنید و از بار بیش از حداکثر وزن قابل تحمل خودداری کنید. در غیر این صورت کنترل خودرو و کارایی ترمز تحتتأثیر قرار میگیرد و ممکن است به سانحه و مصدومیت منجر شود.
مشخصات عملکردی خودرو
| دستهبندی | مشخصات | مقدار |
|---|---|---|
| شاخصهای حرکتی خودرو | حداقل فاصله خودرو از زمین (mm) | 164 |
| حداقل قطر دور زدن (m) چرخش به چپ (m) | 10.9 | |
| حداقل قطر دور زدن (m) چرخش به راست (m) | 10.9 | |
| زاویه شیب جلوی خودرو (°) | 20.7 | |
| زاویه شیب عقب خودرو (°) | 22.5 | |
| شاخصهای قدرت | حداکثر سرعت خودرو (km/h) | 165 |
| حداکثر شیب قابل صعود (%) | 41.5 |
مشخصات عملکردی موتور احتراق داخلی
| مشخصات | مقدار |
|---|---|
| مدل موتور | SQRE4T15C |
| قطر دهانه سیلندر (mm) | 77 |
| کورس پیستون (mm) | 80.5 |
| حجم جابهجایی موتور (mL) | 1,498 |
| نسبت تراکم | 9.5 : 1 |
| حداکثر قدرت موتور (kw) | 108 |
| دور موتور برای حداکثر قدرت موتور (r/min) | 5,500 |
| حداکثر گشتاور موتور (N.m) | 210 |
| دور موتور برای حداکثر گشتاور موتور (r/min) | 1,750-4,000 |
مصرف سوخت
| مصرف سوخت | L/100km |
|---|---|
| میزان مصرف سوخت شهری | 9.4 |
| میزان مصرف سوخت برونشهری | 6.1 |
| میزان مصرف سوخت ترکیبی | 7.3 |
میزان مصرف سوخت خودرو ارتباط مستقیمی با شیوه رانندگی، شرایط جادهای، آب و هوا، میزان بار، تجهیزات جانبی و نحوه نگهداری دارد.
