X77 — ایمنی ایربگ: نشستن، شرایط فعالسازی و احتیاطها
ایربگهای X77 در لحظه باز شدن نیروی زیادی تولید میکنند. این صفحه روش صحیح نشستن، شرایط باز و باز نشدن ایربگ، احتیاطهای استفاده، تعویض اجزا و محدودیتهای تعمیر را پوشش میدهد.
راننده و سرنشینان باید کمربند را درست ببندند، صندلی را تنظیم کنند و خیلی نزدیک به ایربگ ننشینند — روی لبه صندلی ننشینید و بدن را به جلو خم نکنید. در خودروهای مجهز به ایربگ جانبی و پردهای، اندامهای فوقانی باید از دیوارههای جانبی فاصله کافی داشته باشند.
توجه
- ایربگ از اندامهای تحتانی محافظت نمیکند.
- ایربگ پس از باز شدن سریع جمع میشود تا دید راننده مسدود نشود.
- اجزای ایربگ هنگام باز شدن گرم میشوند — بلافاصله لمس نکنید.
- ایربگ یکبار مصرف است؛ پس از عملکرد باید همه قطعات مرتبط تعویض شوند.
- اگر غربیلک، داشبورد یا سطوح نصب ایربگ آسیب دیدند، به نمایندگی مجاز مدیران خودرو مراجعه کنید.
- باز و جمع شدن سریع ایربگ در برابر تصادف دوم محافظت نمیکند.
- ایربگ برای تصادف عقب، تصادف جزئی جلو، واژگونی یا ترمز اضطراری طراحی نشده.
- پس از باز شدن، دود و گرد و غبار آزاد میشود — برای استنشاق هوای تازه خودرو را ترک کنید یا پنجرهها را باز کنید.
هشدار
- روکش صندلی نباید جلوی ایربگ جانبی را ببندد.
- برای تمیز کردن اطراف ایربگ از پارچه نرم خشک یا مرطوب استفاده کنید — از نفوذ مایع جلوگیری کنید.
- اگر آب به داخل خودرو نفوذ کرد، ایربگ ممکن است خراب شود یا ناگهانی عمل کند — خودرو را خاموش، کابل منفی باتری را باز و به نمایندگی مجاز مدیران خودرو منتقل کنید.
چراغ هشدار سیستم ایربگ
اگر ایرادی در سیستم ایربگ باشد، چراغ قرمز «!آیکون چراغ هشدار ایربگ » در کیلومترشمار روشن میشود. هرچه سریعتر به نمایندگی مجاز مدیران خودرو مراجعه کنید.
شرایط باز شدن ایربگ
باز شدن ایربگ به سرعت رانندگی بستگی ندارد — به نوع مانع، جهت برخورد و شدت کاهش شتاب بستگی دارد. اگر ضربه جذب یا پخش شود، ممکن است ایربگ باز نشود. در برخی تصادفات با شدت کافی باز میشود. نباید با میزان آسیب ظاهری خودرو قضاوت کرد.
در یک تصادف ممکن است ایربگ باز نشود اما سیستم ایربگ آسیب ببیند — در تصادف بعدی محافظت نمیکند. برای اطمینان از عملکرد صحیح به نمایندگی مجاز مدیران خودرو مراجعه کنید.
شرایطی که بدون تصادف هم ایربگ ممکن است باز شود

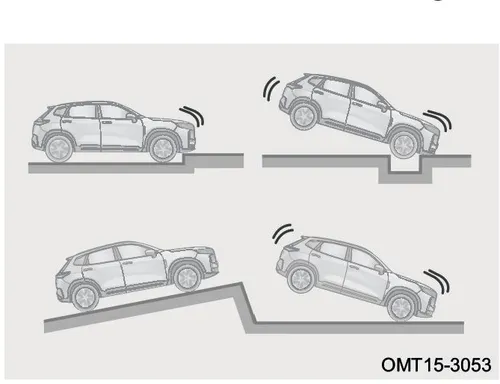

در برخورد قابلتوجه از زیرین خودرو، احتمال باز شدن ایربگ راننده و سرنشین جلو وجود دارد.
خودرو X77 در چهار وضعیت برخورد از زیر با موانع
OMT15-3053
شرایط باز شدن ایربگ در تصادف

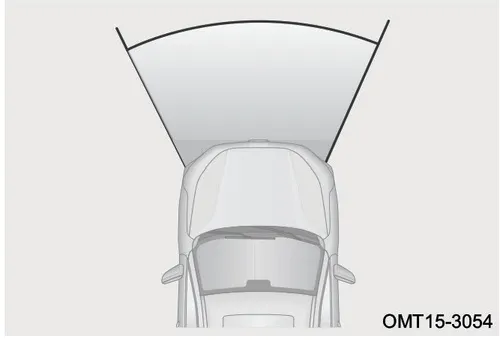

در تصادفات از جلو، اگر کاهش سرعت به آستانه تعریفشده برسد، ایربگ راننده، سرنشین جلو، زانوی راننده (در صورت تجهیز) و زانوی سرنشین (در صورت تجهیز) عمل میکنند.
نمای بالای X77 و زاویه تشخیص برخورد از جلو
OMT15-3054
شرایطی که با وجود تصادف ایربگ باز نمیشود

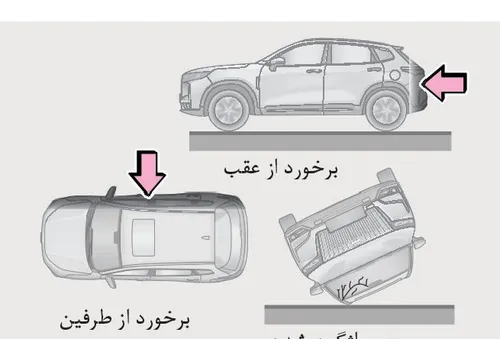

در تصادف عقب، طرفین، واژگونی یا تصادف کمسرعت از جلو، ایربگهای جلو معمولاً باز نمیشوند.
برخورد از عقب، طرفین و واژگونی — عدم فعالسازی ایربگ جلو
OMT15-3055 واژگون شدن | برخورد از عقب | برخورد از طرفین

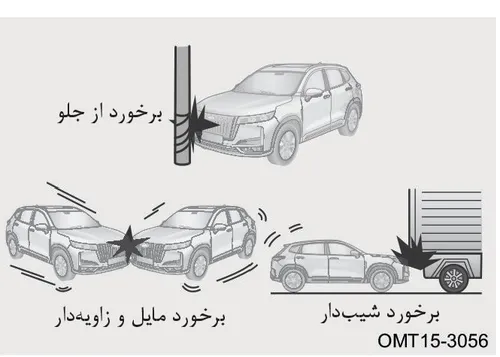

اگر جلوی خودرو با تابلوی علائم برخورد کند، زیر مانع لغزش پیدا کند (مثل زیر کامیون) یا برخورد مایل و زاویهدار باشد، احتمالاً ایربگهای جلو عمل نمیکنند.
برخورد از جلو، مایل و زاویهدار و شیبدار زیر مانع
OMT15-3056 برخورد از جلو | برخورد مایل و زاویهدار | برخورد شیبدار

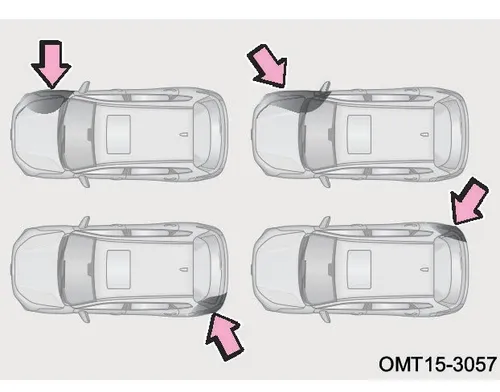

ایربگ جانبی جلو (در صورت تجهیز) و پردهای (در صورت تجهیز) در برخورد از طرفین، پشت چرخ عقب و زوایای مشخص عمل نمیکنند.
زوایای برخورد جانبی و عقب — عدم فعالسازی ایربگ جانبی
OMT15-3057

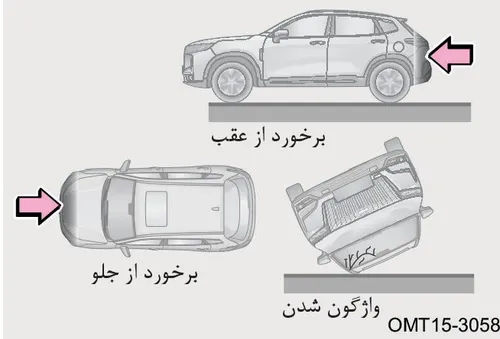

در تصادف جلو/عقب، واژگونی یا تصادف کمسرعت از طرفین، ایربگ جانبی و پردهای ممکن است باز نشوند.
برخورد از عقب، جلو و واژگونی — عدم فعالسازی ایربگ جانبی
برخورد از عقب، برخورد از جلو، واژگون شدن
احتیاطهای لازم در استفاده از ایربگ

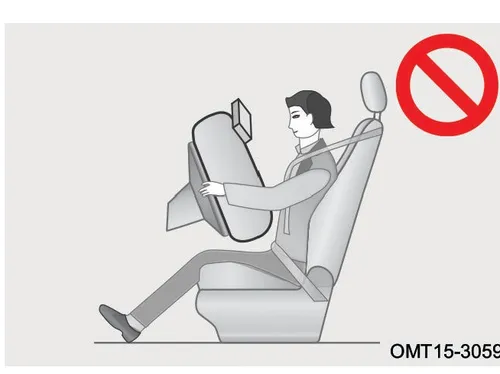

در مسیر باز شدن ایربگ چیزی قرار ندهید — موبایل و وسایل بین ایربگ و سرنشین ممنوع. چسباندن اشیا روی درپوش ایربگ ممنوع. جسمی در مسیر میتواند باز شدن را مختل یا اجسام را به سمت سرنشین پرتاب کند.
ممنوعیت قرار دادن اشیا در مسیر باز شدن ایربگ

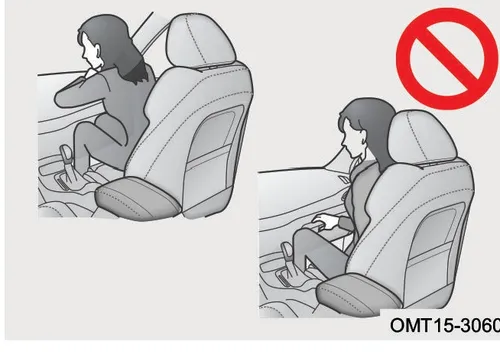

روی لبه صندلی ننشینید و بدن را به سمت داشبورد خم نکنید.
ممنوعیت نشستن در لبه صندلی یا خم شدن به سمت داشبورد

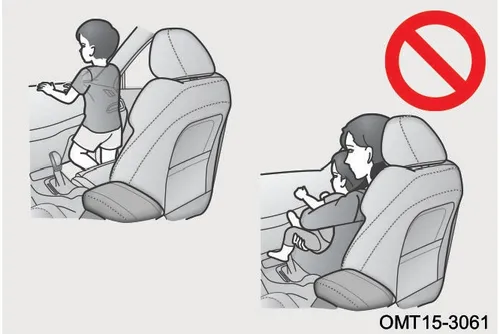

به کودکان اجازه ایستادن مقابل ایربگ سرنشین جلو یا نشستن روی زانو ندهید.
هشدار عدم ایستادن کودک مقابل ایربگ یا نشستن روی زانو

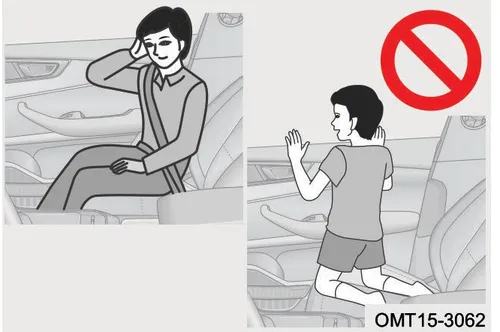

از تکیه به درب، ستون جلو/وسط/عقب خودداری کنید. به کسی اجازه زانو زدن روی صندلی رو به شیشه یا بیرون آوردن سر/دست از پنجره ندهید.
هشدار عدم تکیه به درب و ستونها یا زانو زدن روی صندلی

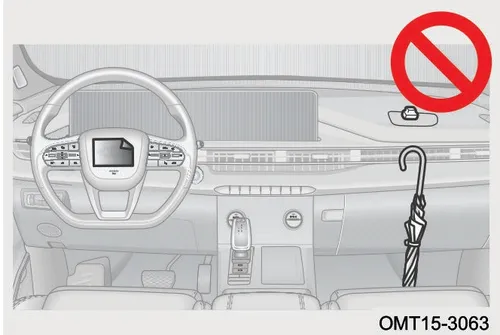

اشیا را به داشبورد، فرمان یا قسمت پایینی داشبورد نچسبانید — هنگام عمل ایربگ پرتاب میشوند.
هشدار عدم قرار دادن اشیا روی داشبورد و فرمان

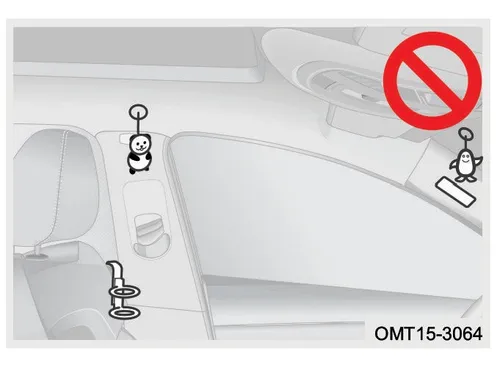

هیچ شیئی را روی درب، شیشه جلو، شیشه دربها، ستونها، سقف و دستگیره سقفی نصب یا آویزان نکنید. از ضربه به نواحی اجزای ایربگ خودداری کنید.
هشدار عدم نصب اشیاء در نواحی عملکرد ایربگ
تعویض اجزای سیستم ایربگ
همه ایربگها و اجزای سیستم باید ۱۰ سال پس از تاریخ تولید خودرو تعویض شوند. برای اطمینان از عملکرد صحیح به نمایندگی مجاز مدیران خودرو مراجعه کنید.
در صورت فروش خودرو، وضعیت سیستم ایربگ و تاریخ تعویض را به مالک جدید اطلاع دهید.
اصلاح و اسقاط قطعات سیستم ایربگ
بدون مجوز مدیران خودرو خودرو را اسقاط نکنید و این تعمیرات را انجام ندهید — ممکن است سانحه جانی رخ دهد:
1. اصلاح سیستم تعلیق
2. اصلاح سپر جلو و بدنه جلوی اتاق
3. اصلاح دربهای جانبی، رودری، قاب ستون وسط
4. نصب، باز کردن، بازوبست و تعمیر ایربگ
5. تعمیر، تغییر، باز کردن یا تعویض فرمان، کیلومترشمار، داشبورد و صندلیها
