آریزو 6 جی تی (Z6 GT) — نگهداری برفپاککن و مشخصات فنی: راهنمای کامل
این صفحه نکات نگهداری تیغه برفپاککن، روش استفاده صحیح از آن، مشخصات مایعات مصرفی، محل شمارههای شناسایی و جداول فنی آریزو 6 جی تی (Z6 GT) را پوشش میدهد. اطلاعات جداول را برای سرویس، خرید قطعه و مراجعه به نمایندگی در دسترس داشته باشید.
چطور تیغههای برفپاککن را نگهداری کنیم؟
1. هنگام شستوشوی خودرو از آب فشار قوی برای شستن تیغهها استفاده نکنید — ممکن است تغییر شکل دهند.
2. برای جلوگیری از لکه روی شیشه، تیغهها را هفتهای یکبار با مایع شیشهشوی تمیز کنید.
3. سالی یک تا دو بار تیغهها را تعویض کنید. تیغه جدید را از نمایندگیهای مجاز مدیران خودرو بخرید.
4. پس از کارواش صنعتی، با آب تمیز تیغه و شیشه را بشویید تا لایه چربی پاک شود.
5. برفپاککن را روی شیشه خشک روشن نکنید — به شیشه و تیغه خراش میزند.
6. برای تمیز کردن شیشه از بنزین، لاکپاککن، تینر و مواد مشابه استفاده نکنید.
7. از پوششهای محافظ و مواد آبگریز روی شیشه استفاده نکنید — با جدا شدن باعث صدای غیرعادی میشوند.
8. وقتی شیشه یخزده یا آلوده است، با پارچه خیس تمیز کنید — نه پارچه خشک و نه مستقیم با تیغه.
چطور از برفپاککن استفاده کنیم؟
1. برفپاککن را با دست حرکت ندهید — به سیستم آسیب میرسد.
2. قبل از روشن کردن، برف، برگ و اجسام روی شیشه را بردارید.
3. مایع شیشهشوی را بهموقع اضافه کنید. از مایع شیشهشوی توصیهشده در دفترچه استفاده کنید — آب شهری جایگزین آن نیست.
4. در سرما قبل از استفاده، یخزدگی و چسبیدن تیغه به شیشه را بررسی کنید. برای یخزدایی از گرمای بخاری استفاده کنید — هرگز آب گرم مستقیم روی شیشه نریزید؛ شیشه ترک میخورد و تیغه تغییر شکل میدهد.
مشخصات مایعات مصرفی و شمع موتور
| عناوین | مشخصات | ظرفیت |
|---|---|---|
| روغن موتور (موتور SQRF4J16) | Castrol SN 5W-30 Castrol SP 5W-30 | 4.3±0.2L (روغن و فیلتر روغن باید همزمان تعویض شوند) |
| روغن گیربکس (گیربکس 730DHB) | Sinopec DCTF-GS | 4.25±0.2L |
| ضدیخ (موتور SQRF4J16) | ضدیخ تمام ارگانیک (LEC-II) | 7.5L |
| روغن ترمز | DOT4 | / |
توجه
- در تعویض روغن گیربکس اتوماتیک (بدون نشتی)، به همان مقدار تخلیهشده روغن تازه اضافه کنید — این کار در نمایندگی مجاز انجام میشود.
- فقط از مایعات و قطعات توصیهشده <b>مدیران خودرو</b> استفاده کنید؛ در غیر این صورت گارانتی تحتتأثیر قرار میگیرد.
- برای موتور و گیربکس فقط از روغن با نوع و مشخصات اعلامشده مدیران خودرو استفاده کنید.
- ظرفیتهای جدول مرجع هستند؛ مقدار واقعی بر اساس شرایط خودرو تعیین میشود.
شماره شاسی (VIN) کجاست؟

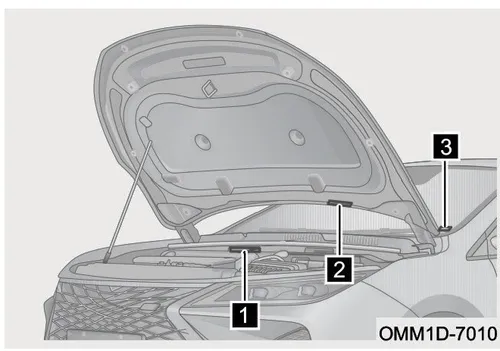

محل درج در خودروهای تولیدی
1. حک شده در سمت راست محفظه موتور، در سینی زیر کانال برفپاککن جلو (شماره ۱ در تصویر).
2. پلاک VIN در لبه عقبی درب موتور (شماره ۲).
3. پلاک VIN در بالای سمت چپ داشبورد — از بیرون و زیر شیشه جلو قابل مشاهده (شماره ۳).
موقعیت شماره شاسی در محفظه موتور، لبه درب موتور و داشبورد
OMM1D-7010

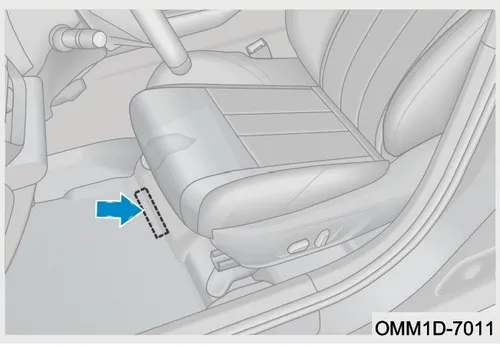

پلاک VIN در سینی کف زیر صندلی راننده:
موقعیت شماره شاسی در سینی کف زیر صندلی راننده
OMM1D-7011
پلاک VIN در سینی کف زیر صندلی جلو سمت راست:
موقعیت شماره شاسی در سینی کف زیر صندلی جلو سمت راست
OMM1D-7014

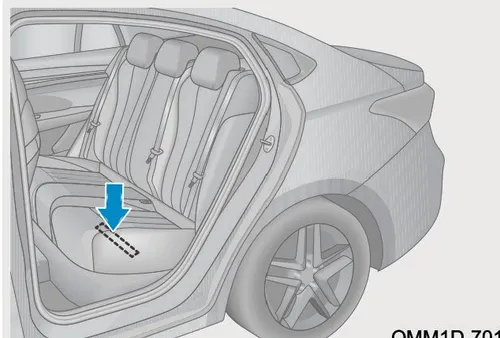

پلاک VIN در سینی کف زیر صندلی عقب سمت چپ:
تصویر محل شماره شاسی (VIN) در سینی کف زیر صندلی عقب
OMM1D-7013

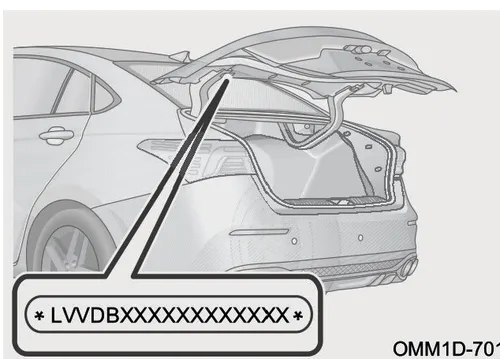

پلاک VIN در لبه بالایی درب صندوق عقب:
تصویر محل پلاک شماره شاسی (VIN) در لبه بالایی درب صندوق عقب
OMM1D-7012
نکته
به دلیل تفاوتهای منطقهای، محل نصب VIN بسته به کشور تولیدکننده متفاوت است.
توجه
قرار دادن کاور، رنگ، برش، جوشکاری یا سوراخ کردن VIN و نواحی اطراف آن ممنوع است.
پلاک مشخصات خودرو

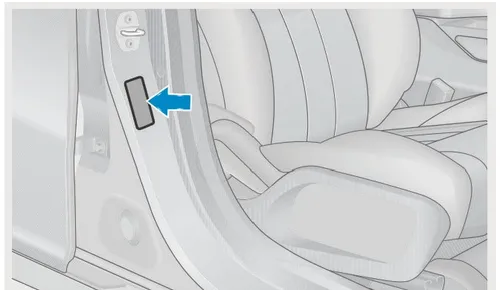

پلاک مشخصات خودرو روی رکاب درب جلو سمت راست نصب شده است.
محل نصب پلاک مشخصات خودرو روی رکاب درب جلو
OMM1D-7020
شماره موتور

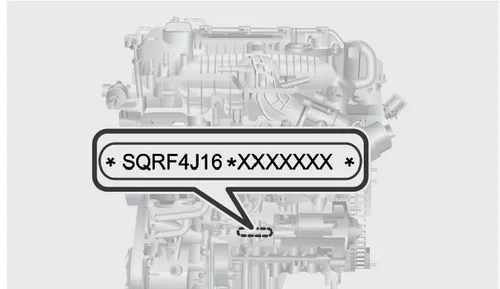

شماره موتور روی بلوکه سیلندر حک شده است.
محل حک شماره موتور روی بلوکه سیلندر
OMM1D-7030
برچسب RF شیشه

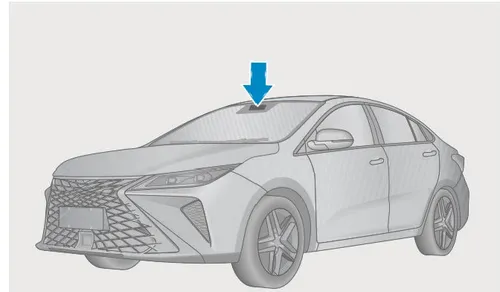

برچسب RF در سمت داخلی شیشه جلو و پشت آینه داخل کابین است — مرتبط با انتقال وایرلس سیگنالهای RF و محل شماره شناسایی الکترونیکی خودرو.
محل نصب برچسب RF در سمت داخلی شیشه جلو
OMM1D-7040

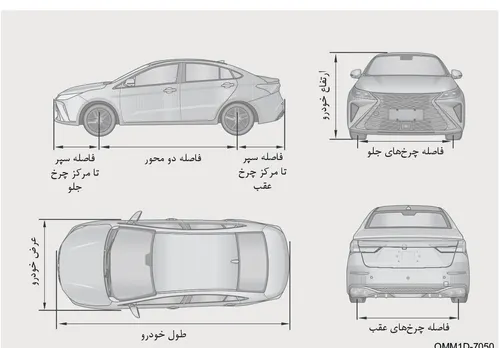

ابعاد خودرو
طرحهای فنی نمایش ابعاد خودرو شامل نماهای جانبی، روبرو، بالا و پشت
| طبقهبندی | شرح | مقدار |
|---|---|---|
| اندازههای کلی | طول (mm) | 4,691 |
| اندازههای کلی | عرض (mm) | 1,814 |
| اندازههای کلی | ارتفاع (mm) | 1,493 |
| فاصله دو محور | فاصله دو محور (mm) | 2,650 |
| فاصله مرکز تا مرکز چرخها | جلو (mm) | 1,556 |
| فاصله مرکز تا مرکز چرخها | عقب (mm) | 1,549 |
| فاصله نوک سپر تا مرکز چرخ | جلو (mm) | 999 |
| فاصله نوک سپر تا مرکز چرخ | عقب (mm) | 1,042 |
نوع و مدل خودرو
| SQRE4T15C | SQRF4J16 | |
|---|---|---|
| نوع خودرو | چرخهای جلو محرک (۲×۴)، فرمان روی چرخهای جلو، موتور جلو عرضی، اتاق ۳ محفظهای، ۴ درب، ظرفیت ۵ نفر، اسکلت یکپارچه، فرمان سمت چپ | چرخهای جلو محرک (۲×۴)، فرمان روی چرخهای جلو، موتور جلو عرضی، اتاق ۳ محفظهای، ۴ درب، ظرفیت ۵ نفر، اسکلت یکپارچه، فرمان سمت چپ |
| مدل موتور | SQRE4T15C | SQRF4J16 |
| نوع موتور | ۴ سیلندر خطی، خنکشونده با آب، ۴ زمانه، دو میلسوپاپ، توربوشارژر و اینترکولر | ۴ سیلندر خطی، خنکشونده با آب، ۴ زمانه، دو میلسوپاپ، توربوشارژر و اینترکولر |
| سیستم سوخترسانی | پاشش الکترونیکی، ترتیبی و چندنقطهای | پاشش مستقیم سوخت |
| مدل گیربکس | 025CHA | 730DHB |
وزن خودرو
| مدل خودرو | 1.5T+CVT | 1.6+7DCT |
|---|---|---|
| وزن خالص (Kg) | 1,344 | 1,344 |
| توزیع وزن خالص — محور جلو (Kg) | 838 | 843 |
| توزیع وزن خالص — محور عقب (Kg) | 506 | 501 |
| حداکثر وزن با بار و سرنشین (Kg) | 1,829 | 1,829 |
| توزیع حداکثر وزن — محور جلو (Kg) | 1,013 | 1,011 |
| توزیع حداکثر وزن — محور عقب (Kg) | 824 | 801 |
| ظرفیت سرنشین با راننده (نفر) | 5 | 5 |
هشدار
مقادیر بار دفترچه را رعایت کنید. بار بیش از حداکثر مجاز کنترل خودرو و ترمز را مختل میکند و ممکن است به سانحه منجر شود.
مشخصات عملکردی خودرو
| بخش | پارامتر | 1.5T+CVT | 1.6+7DCT |
|---|---|---|---|
| شاخصهای حرکتی | حداقل فاصله از زمین (mm) | 148/121 | 142/117 |
| شاخصهای حرکتی | حداقل شعاع دور — چپ (m) | 11.3 | 11.3 |
| شاخصهای حرکتی | حداقل شعاع دور — راست (m) | 11.1 | 11.3 |
| شاخصهای حرکتی | زاویه شیب جلو (°) | 13.9/14.8 | 13.9/14.8 |
| شاخصهای حرکتی | زاویه شیب عقب (°) | 15.5/20.1 | 15.5/20.1 |
| شاخصهای قدرت | حداکثر سرعت (km/h) | 190 | 210 |
| شاخصهای قدرت | حداکثر شیب قابل صعود (%) | 40/35 | 40/35 |
مشخصات عملکردی موتور
| پارامتر | SQRE4T15C | SQRF4J16 |
|---|---|---|
| قطر دهانه سیلندر (mm) | 77 | 77 |
| کورس پیستون (mm) | 80.5 | 85.8 |
| حجم جابهجایی (mL) | 1,498 | 1,598 |
| نسبت تراکم | 9.5:1 | 9.9:1 |
| حداکثر قدرت (kw) | 108 | 136.5 |
| دور حداکثر قدرت (r/min) | 5,500 | 5,500 |
| حداکثر گشتاور (N.m) | 210 | 275 |
| دور حداکثر گشتاور (r/min) | 1,750-4,000 | 2,000-4,000 |
جدول مصرف سوخت
| مصرف سوخت | L/100km |
|---|---|
| شهری | 8.4 |
| برونشهری | 5.3 |
| ترکیبی | 6.5 |
مصرف سوخت به شیوه رانندگی، جاده، آبوهوا، بار، تجهیزات جانبی و نگهداری بستگی دارد.
سیستم سوخترسانی
| نوع | مشخصات |
|---|---|
| نوع سوخت* | بنزین بدون سرب اکتان ۹۱ یا بالاتر بنزین بدون سرب اکتان ۹۲ یا بالاتر بنزین بدون سرب اکتان ۹۵ یا بالاتر (سوپر) E22-E100 |
| نوع باک | پلاستیکی |
| ظرفیت باک | ۴۸ لیتر |
| نوع پمپ | برقی |
*: از بنزین توصیهشده مدیران خودرو استفاده کنید.
نکته
در خودروهای مجهز به کاتالیست فقط بنزین بدون سرب مجاز است. دهانه باک طوری طراحی شده که فقط با نازل بنزین بدون سرب پر شود.
توجه
- فقط از بنزین توصیهشده مدیران خودرو استفاده کنید.
- بنزین با مشخصات متفاوت به موتور آسیب میزند — تحت گارانتی نیست.
- بنزین سربدار کاتالیست را از کار میاندازد.
- اگر بنزین سربدار (حتی کم) ریختید و موتور را روشن کردید، فوراً به نمایندگی مجاز مراجعه کنید.
سیستم تعلیق
| بخش | توضیحات |
|---|---|
| تعلیق جلو | مستقل مکفرسون، ارتفاع غیرقابل تنظیم، فنر لول C و کمکفنر تلسکوپی |
| تعلیق عقب | نیمه مستقل با اکسل پیچشی، ارتفاع غیرقابل تنظیم، فنر لول مخروطی و کمکفنر تلسکوپی |
زوایای چرخها
| بخش | نوع زاویه | مقدار |
|---|---|---|
| چرخ جلو | کمبر | -0°36' ± 30' |
| گستر | 3°12' ± 45' | |
| کینگ پین | 13°23' ± 45' | |
| تو-این | 0°06' ± 6' (یک سمت) | |
| چرخ عقب | کمبر | -1°27' ± 30' |
| تو-این | 0°10' ± 20' (یک سمت) |
چرخ و تایر
| مشخصه | مقدار |
|---|---|
| مدل تایر | 205/50 R17 T125/70 R16 و T125/80 R17 (زاپاس) |
| مدل رینگ | 17×6 1/2J |
| فشار باد سرد بدون بار (kPa) — جلو | 220 |
| فشار باد سرد بدون بار (kPa) — عقب | 220 |
| فشار باد زاپاس (kPa) | 420 |
| گشتاور پیچ چرخ (N.m) | 110±10 |
نکته
فشار باد جدول برای تایر سرد است. پس از گرم شدن، افزایش جزئی طبیعی است — نیازی به کم کردن باد نیست.
توجه
- فشار باد را حداقل ماهی یکبار کنترل کنید.
- برچسب راهنمای فشار باد روی ستون وسط سمت راننده نصب شده است.
مقادیر تنظیم صندلیها
| تنظیم | صندلی | محدوده |
|---|---|---|
| موقعیت افقی | جلو | 170mm جلو و 50mm عقب از استاندارد |
| زاویه پشتی | جلو | 32° جلو و 52° عقب از استاندارد |
| زاویه پشتی | عقب | 25° عقب |
باتری
| مدل خودرو | 1.5T+CVT | 1.6+7DCT |
|---|---|---|
| نوع باتری | 12V 60Ah | 12V 70Ah |
مشخصات لامپ چراغها
| نام لامپ | مشخصات | توصیه برای تعویض |
|---|---|---|
| چراغ جلو | LED | تعویض توسط نمایندگی مجاز مدیران خودرو |
| چراغ مهشکن عقب | LED | |
| چراغ پارک جلو/عقب | LED | |
| چراغ ترمز / ترمز بالایی | LED | |
| چراغ دنده عقب | LED | |
| چراغ راهنما (جلو/جانبی/عقب) | LED | |
| چراغ روز | LED | |
| چراغ پلاک | LED |
