آریزو 8 (Z8) — دوربین دنده عقب RVC و AVM: معرفی و جانمایی
سیستمهای کمکی پارک آریزو 8 (Z8) شامل دوربین دنده عقب (RVC) و — در صورت تجهیز — تصویر پانوراما (AVM) هستند. این صفحه نحوه استفاده از RVC، هشدارهای ایمنی و محل نصب دوربینهای AVM را توضیح میدهد.
سیستم دوربین دنده عقب (RVC)
RVC تصویر فضای عقب خودرو را با خطوط راهنمای مسیر روی مانیتور مالتیمدیا نشان میدهد تا پارک ایمنتر و راحتتر شود.
نحوه استفاده
دنده را به R بکشید تا صفحه RVC باز شود. نمای عقب به همراه خطوط راهنما نمایش داده میشود. خطوط راهنما با چرخش فرمان تغییر میکنند و مسیر حرکت با دنده عقب را پیشبینی میکنند.
توجه
- فاصله نمایشدادهشده در تصویر فقط معیار است؛ فاصله واقعی را مبنا قرار دهید (بهویژه در شیب).
- عرض خطوط راهنمای ثابت و متحرک بیش از اندازه واقعی است.
- هنگام پاک کردن برف و گل از دوربین، لنز را خراش ندهید.
- اگر سایز رینگ و لاستیک استاندارد نباشد، خطوط متحرک با واقعیت فرق دارد — از آینهها استفاده کنید.
هشدار
* هنگام دنده عقب مطمئن شوید درب صندوق عقب کاملاً بسته است.
* نگاه به تصویر دوربین نباید حواستان را از ترافیک اطراف پرت کند.
* به کودکان، حیوانات و اشیای کوچک اطراف خودرو توجه کنید — ممکن است در تصویر دیده نشوند.
* به دلیل محدودیت دید، نواحی زیر و گوشههای سپر عقب در تصویر نیستند.
* به دوربین ضربه نزنید — ممکن است خراب شود یا خطر آتشسوزی و برقگرفتگی ایجاد کند.
* لنز زاویهگسترده فاصله واقعی را نشان نمیدهد.
* هنگام شستشو با آب فشار قوی، آب را به اطراف دوربین عقب نپاشید — ممکن است بخار بگیرد یا عملکرد مختل شود.
* تصویر ممکن است بزرگنمایی، تأخیر و نقاط کور داشته باشد.
* دوربین عقب جایگزین دقت راننده نیست — قبل از حرکت اطراف خودرو را بررسی کنید.
سیستم تصویر پانوراما AVM (در صورت تجهیز)
AVM با چهار دوربین، نمای پیرامون خودرو را با خطوط راهنما روی مانیتور نشان میدهد.
جانمایی دوربینها

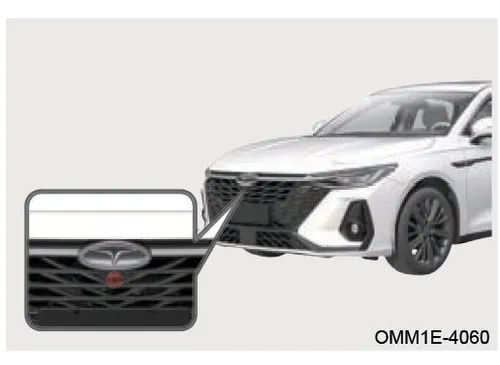

دوربین جلو: روی سپر جلو و جلو پنجره
موقعیت نصب دوربین جلو AVM در آریزو 8 (Z8)

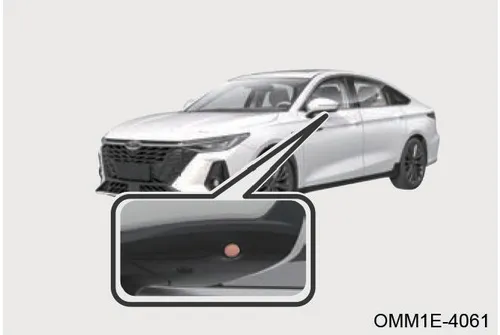

دوربینهای چپ و راست: زیر آینههای بیرونی
موقعیت نصب دوربینهای جانبی AVM در آریزو 8 (Z8)

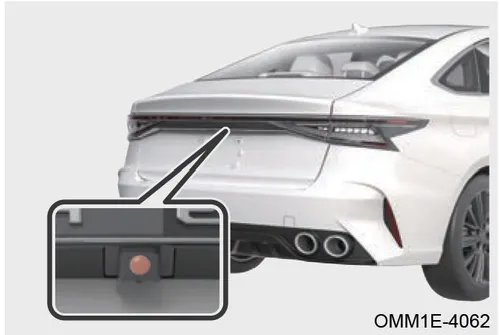

دوربین عقب: وسط بالای پلاک
موقعیت نصب دوربین عقب AVM در آریزو 8 (Z8)
