آریزو 8 (Z8) — تعویض چرخ زاپاس: باز کردن چرخ پنچر
این صفحه مراحل باز کردن چرخ پنچر و بالا بردن خودرو با جک را برای آریزو 8 (Z8) توضیح میدهد. قبل از نصب چرخ زاپاس باید چرخ پنچر را بهدرستی شل و سپس جدا کنید.
باز کردن چرخ پنچر از روی خودرو

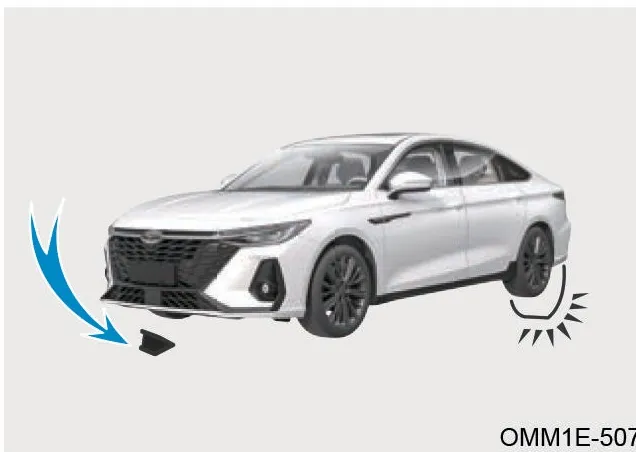

1. در مقابل چرخی که بهصورت مورب در سمت مخالف چرخ پنچر قرار دارد، مانعی قرار دهید تا از حرکت خودرو جلوگیری شود.
تصویر قرار دادن مانع در مقابل چرخ مورب نسبت به چرخ پنچر
| چرخ پنچر | چرخی که باید مقابل آن مانع قرار دهید |
|---|---|
| چرخ جلو چپ | در پشت چرخ عقب راست |
| چرخ جلو راست | در پشت چرخ عقب چپ |
| چرخ عقب چپ | در جلوی چرخ جلو راست |
| چرخ عقب راست | در جلوی چرخ جلو چپ |

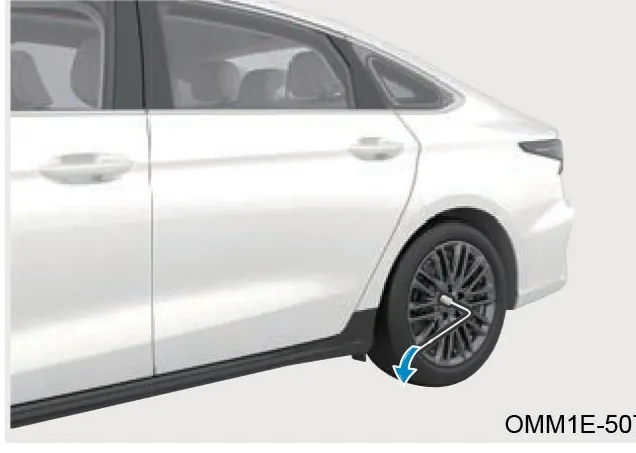

1. آچار چرخ را طوری روی پیچ چرخ پنچر قرار دهید که دسته آن در سمت چپ شما باشد. انتهای دسته آچار را گرفته و به سمت پایین فشار دهید و هر پیچ را نیمدور باز کنید تا شل شوند.
تصویر نحوه قرارگیری آچار چرخ روی پیچهای چرخ
توجه
هنگام باز کردن پیچهای چرخ با آچار، اجازه ندهید آچار روی پیچ سر بخورد؛ در غیر این صورت پیچها آسیب میبینند.
هشدار
در این مرحله پیچها را فقط شل کنید و کاملاً باز نکنید. در غیر این صورت بهدلیل فشار خودرو، چرخ ممکن است جدا شود و باعث مصدومیت یا آسیب به خودرو شود.

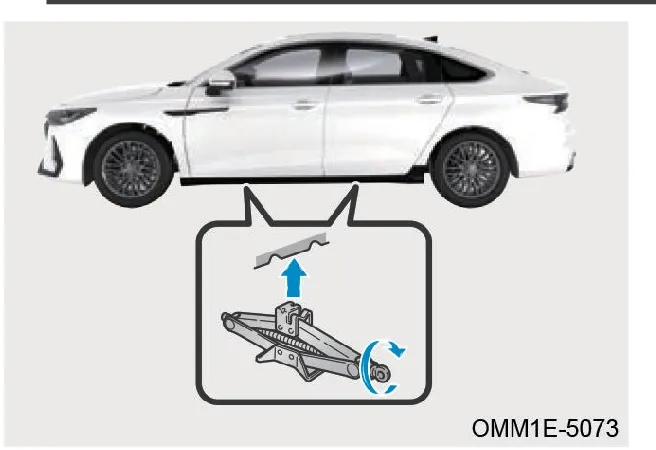

1. جک را روی سطح صاف و سفت قرار دهید. پیچ تنظیم جک را با دست در جهت عقربههای ساعت بچرخانید تا شیار دماغه جک با محل اتکای جک روی بدنه خودرو تماس پیدا کند.
تصویر نحوه قرارگیری جک در زیر خودرو
نکته
* حداکثر بار قابل تحمل توسط جک ۸۰۰ کیلوگرم است.
* خودرو را فقط تا ارتفاعی بالا ببرید که بتوانید چرخ را از زیر خودرو خارج کنید.
هشدار
وقتی خودرو با جک بالا رفته، از قرار دادن اعضای بدن زیر خودرو خودداری کنید.

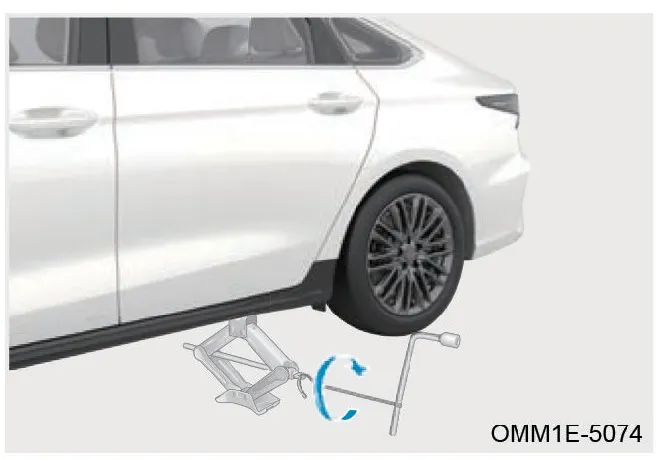

1. وقتی دماغه جک با محل اتکا تماس پیدا کرد، دسته جک را نصب کنید. آچار چرخ را از سوراخ انتهای دسته جک عبور دهید و در جهت عقربههای ساعت بچرخانید تا خودرو بالا برود.
تصویر نصب دسته جک و چرخاندن آن با آچار چرخ

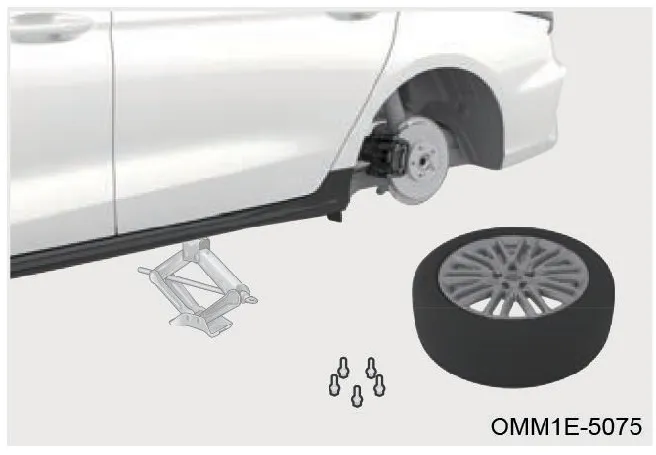

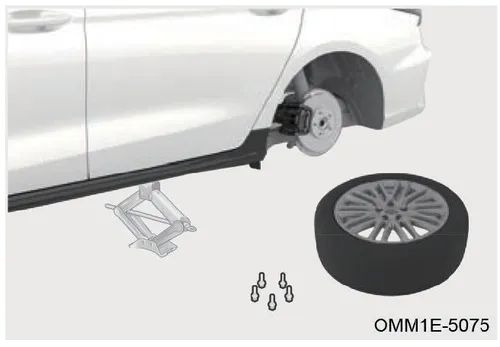

1. با آچار چرخ، همه پیچهای چرخ پنچر را در خلاف جهت عقربههای ساعت کاملاً باز کنید و چرخ پنچر را از خودرو جدا کنید.
تصویر باز کردن پیچهای چرخ و جدا کردن چرخ پنچر
توجه
چرخ پنچر را طوری روی زمین بگذارید که سطح رینگ رو به بالا باشد تا از خراشیدگی رینگ جلوگیری شود.
