تیگو 7 پرو مکس AWD (F7 Pro Max AWD) — شیشهشوی عقب، تیغه برفپاککن و سیستم روشنایی
گرمکن آبپاش، برفپاککن عقب، تعویض تیغه و چراغهای بیرونی و داخلی بخشهای پرکاربرد کابین هستند. این صفحه همه این موارد در تیگو 7 پرو مکس AWD (F7 Pro Max AWD) را پوشش میدهد.
گرمکن آبپاش شیشهشوی (در صورت تجهیز)
گرمکن وقتی فعال میشود که:
- ○ ولتاژ باتری در محدوده نرمال باشد.
- ○ دمای بیرون حداقل ۵ ثانیه زیر 2°C باشد.
- ○ استارت روشن یا موتور روشن باشد.
گرمکن خاموش میشود اگر:
- ○ استارت OFF یا ACC شود.
بهصورت موقت قطع میشود اگر:
- ○ هنگام استارت موتور — پس از روشن شدن موتور خودکار دوباره روشن میشود.
- ○ دمای بیرون ۵ ثانیه بالای 4°C بماند — با برگشت به زیر 2°C برای ۵ ثانیه، دوباره فعال میشود.
برفپاککن و شیشهشوی عقب
استارت را روشن کنید. کلید چرخشی «
REAR » را روی «ON» بچرخانید — برفپاککن عقب کار میکند. «OFF» خاموش میکند.

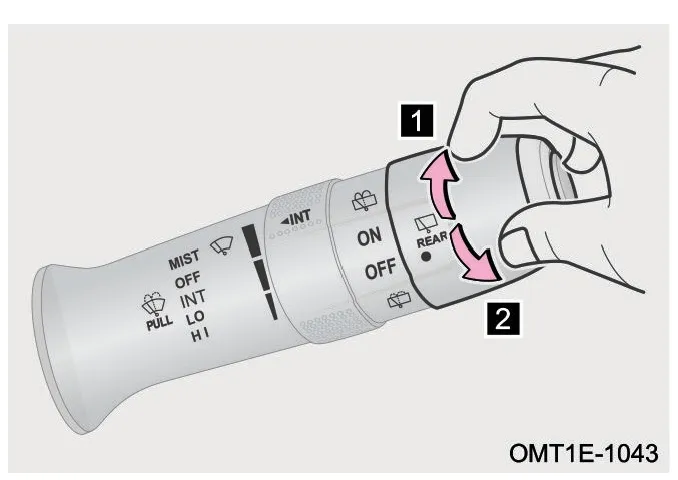

تصویر نحوه استفاده از کلید چرخشی انتهای دسته برف پاککن برای کنترل برف پاککن و شیشهشوی عقب
کلید «
REAR » را به سمت آیکون شیشهشوی بچرخانید و نگه دارید — شیشهشوی عقب پاشش میکند و برفپاککن عقب کار میکند. با رها کردن، هر دو متوقف میشوند.
توجه
- مخزن شیشهشوی خالی است — دسته را به کار نندازید.
- شیشهشوی را بیش از ۱۰ ثانیه نگه ندارید.
- ضدیخ موتور را اشتباه در مخزن شیشهشوی نریزید — به رنگ بدنه آسیب میزند.
- آبپاش گرفته را با اجسام نوکتیز تمیز نکنید.
- آب را با مایع شیشهشوی مخلوط نکنید — یخ میزند و سیستم آسیب میبیند.
روش تعویض تیغه برفپاککن
تعویض تیغه جلو

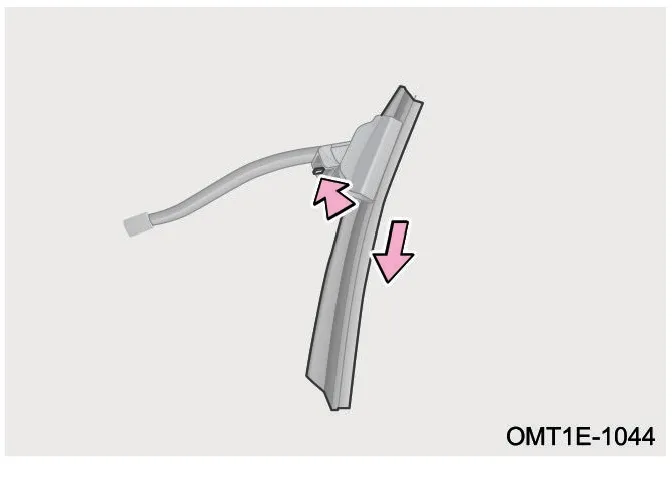

تصویر مراحل خارج کردن تیغه برف پاککن از بازویی
OMT1E-1044
مرحله ۱: تا ۳ ثانیه پس از خاموش کردن استارت، دسته را روی «MIST» بگذارید — حالت سرویس فعال میشود.
مرحله ۲: بازویی جلو را از شیشه بلند کنید و نگه دارید.
مرحله ۳: گیره قفل را فشار دهید و تیغه را پایین بکشید.
مرحله ۴: تیغه جدید را برعکس نصب کنید و گیره را جفت کنید.
مرحله ۵: کارکرد را تست کنید.
تعویض تیغه عقب
مرحله ۱: بازویی عقب را بلند و نگه دارید.
مرحله ۲: تیغه را در جهت نشاندادهشده جدا کنید.

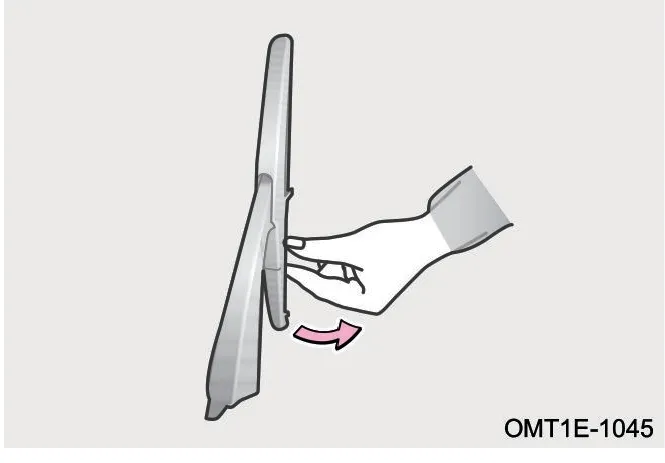

تصویر نحوه جدا کردن تیغه برف پاککن عقب از بازویی
OMT1E-1045
مرحله ۳: تیغه جدید را نصب و از جا افتادن آن مطمئن شوید.
مرحله ۴: کارکرد را تست کنید.
مطالعه:
برای تعویض تیغه میتوانید به نمایندگی مجاز مدیران خودرو مراجعه کنید.
برای تعویض تیغه میتوانید به نمایندگی مجاز مدیران خودرو مراجعه کنید.
توجه
قبل از رانندگی مطمئن شوید برفپاککنها در موقعیت اصلی هستند — در غیر این صورت آسیب میبینند و خطر تصادف وجود دارد.
۲-۵ سیستم روشنایی
چراغهای بیرونی
دسته چراغ و راهنما

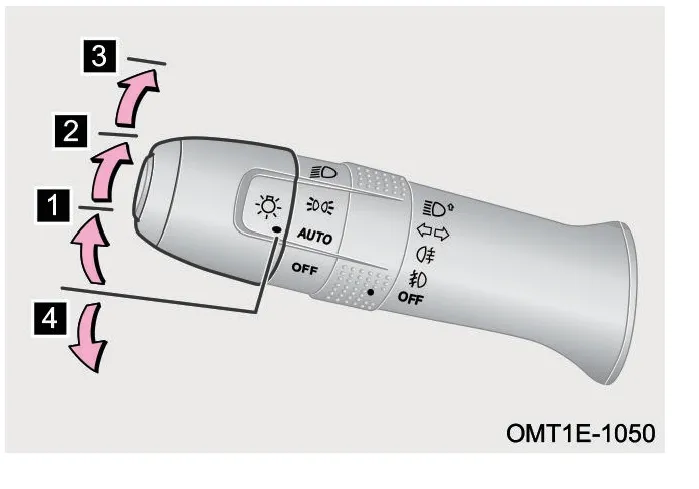

تصویر دسته چراغ و راهنما و شمارهگذاری موقعیتهای آن
OMT1E-1050
استارت را روشن کنید:
1. AUTO: شدت نور محیط اندازهگیری و چراغهای کوچک/نور پایین خودکار روشن/خاموش میشوند.
2. پارک 🚥: چراغ پارک، پلاک، کابین و زمینه داشبورد روشن میشوند.
3. نور پایین 💡: نور پایین روشن — پارک هم روشن میماند.
4. OFF: چراغهای جلو خاموش.
مطالعه:
قبل از ترک خودرو یا پارک طولانی، دسته را روی OFF بگذارید — در غیر این صورت باتری خالی میشود.
قبل از ترک خودرو یا پارک طولانی، دسته را روی OFF بگذارید — در غیر این صورت باتری خالی میشود.
چراغ نور بالا

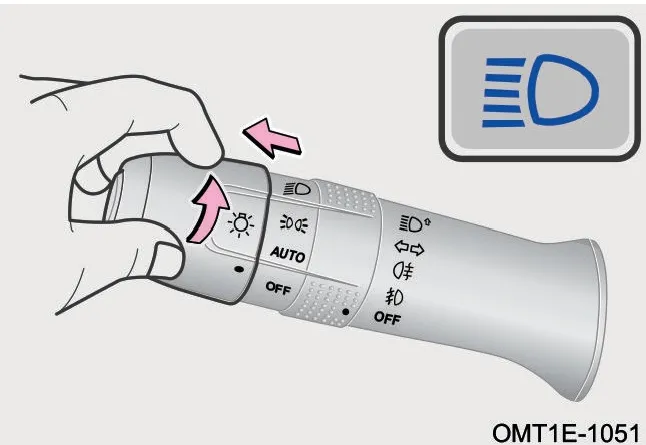

نحوه روشن کردن چراغ نور بالا با فشار دادن دسته به سمت داشبورد
OMT1E-1051
با نور پایین روشن، دسته را به سمت داشبورد بکشید و رها کنید — نور بالا روشن میشود. برای خاموش کردن، به سمت غربیلک بکشید.
فلاش نور بالا (چراغ سبقت)

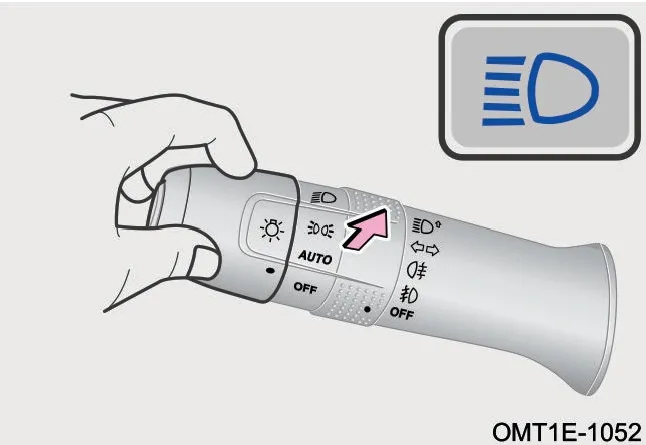

نحوه فلاش زدن با کشیدن دسته به سمت غربیلک فرمان
OMT1E-1052
دسته را به سمت غربیلک بکشید و رها کنید — نور بالا یک بار روشن/خاموش و نشانگر کیلومترشمار هم چشمک میزند.
مطالعه:
حتی با نور پایین خاموش هم میتوانید فلاش بزنید.
حتی با نور پایین خاموش هم میتوانید فلاش بزنید.
چراغهای راهنما

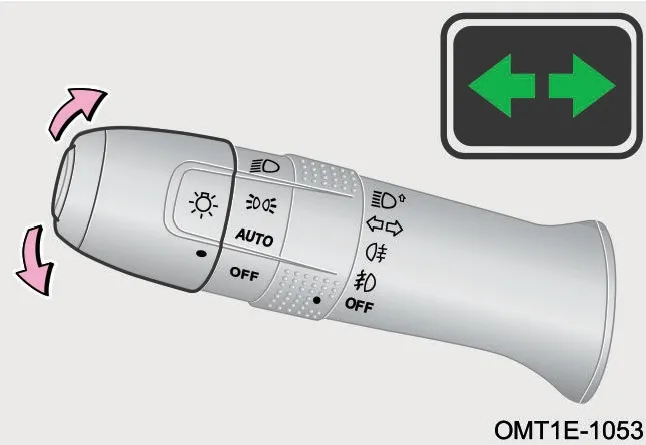

نحوه استفاده از چراغهای راهنما با حرکت دادن دسته به بالا و پایین
OMT1E-1053
بالا: راهنمای راست. پایین: راهنمای چپ. نشانگر کیلومترشمار چشمک میزند. پس از دور زدن، دسته خودکار به وسط برمیگردد.
نکته: اگر زاویه فرمان کم باشد، ممکن است دسته خودکار برنگردد.
- ○ اعلام تغییر لاین: دسته را کوتاه تا نیمه بکشید — راهنما ۳ بار چشمک و خاموش میشود.
چراغ مهشکن جلو
با چراغ پارک روشن، کلید چرخان را به سمت نماد مهشکن جلو بچرخانید.

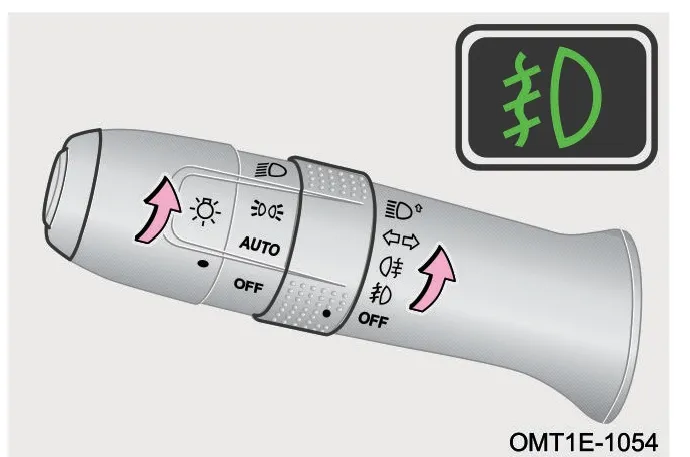

دسته کنترل چراغها و نماد مهشکن جلو
OMT1E-1054
برای خاموش کردن: استارت OFF یا کلید را دوباره به همان نماد بچرخانید.
مطالعه:
- خاموش کردن چراغ کوچک، مهشکن جلو را هم خاموش میکند.
- طبق مقررات راهنمایی و رانندگی استفاده کنید.
- خاموش کردن چراغ کوچک، مهشکن جلو را هم خاموش میکند.
- طبق مقررات راهنمایی و رانندگی استفاده کنید.
عملکرد کمکی مهشکن جلو (در صورت تجهیز)
با سرعت زیر 40km/h و نور پایین روشن:
عملکرد ۱: با راهنما، مهشکن جلو خودکار روشن/خاموش میشود.
عملکرد ۲: با چرخش زیاد فرمان، مهشکن جلو خودکار روشن و با برگشت فرمان خاموش میشود.
چراغ مهشکن عقب
با نور پایین روشن، کلید را به سمت « $O\neq$ » بچرخانید.
برای خاموش: استارت OFF یا کلید را دوباره بچرخانید.

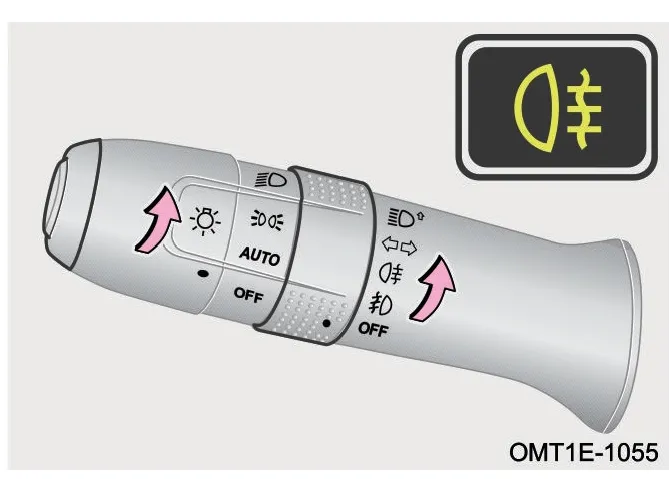

دسته راهنما و نماد چراغ مهشکن عقب
OMT1E-1055
مطالعه:
- خاموش کردن نور پایین، مهشکن عقب را هم خاموش میکند.
- طبق مقررات راهنمایی و رانندگی استفاده کنید.
- خاموش کردن نور پایین، مهشکن عقب را هم خاموش میکند.
- طبق مقررات راهنمایی و رانندگی استفاده کنید.
کلید تنظیم ارتفاع نور جلو (در صورت تجهیز)

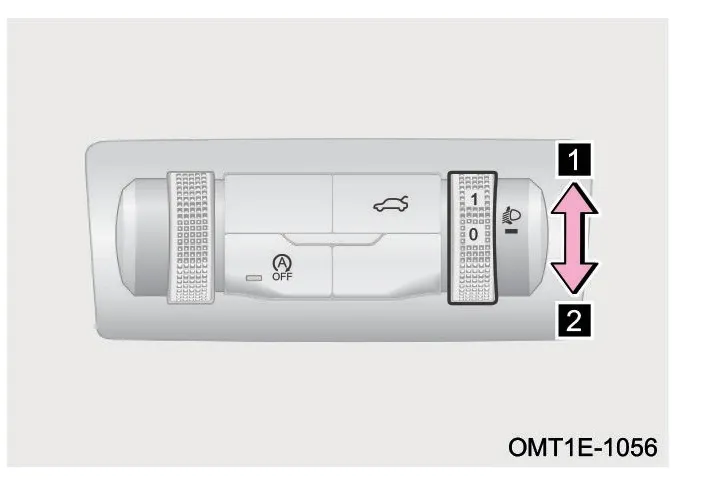

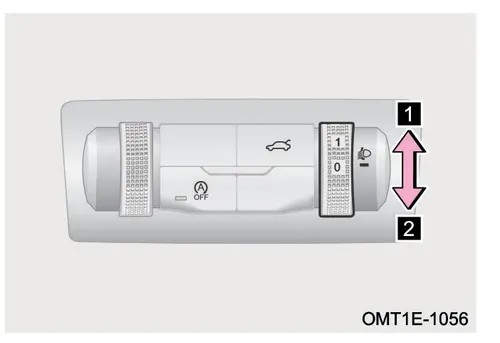

تصویر کلید تنظیم ارتفاع نور چراغ جلو
OMT1E-1056
۴ سطح ۰، ۱، ۲، ۳ — بر اساس سرنشین و بار. سطح ۰ = بالاترین ارتفاع نور.
1. کلید بالا — ارتفاع نور بالاتر.
2. کلید پایین — ارتفاع نور پایینتر.
سایر چراغهای بیرونی
- ○ چراغ ترمز: با فشار پدال ترمز، چراغ عقب و بالایی روشن میشوند.
- ○ چراغ دنده عقب: در R روشن میشود.
- ○ چراغ پلاک: با دسته روی 💡.
- ○ چراغ جلوی پا (در صورت تجهیز): با ریموت یا باز کردن درب جلو.
- ○ چراغ پیشواز زیر درب: با خروج از دزدگیر و باز شدن درب جلو.
چراغهای داخلی
چراغ سقفی جلویی

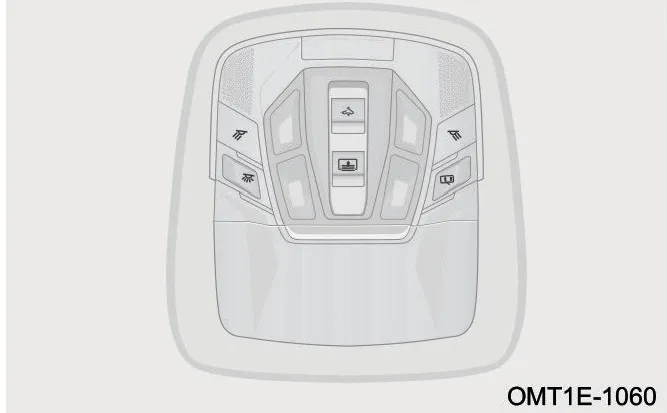

مجموعه کلیدهای چراغ سقفی جلویی
OMT1E-1060
- ○ « 💡 » — روشن کردن سقفی.
- ○ « 🚗 » — با باز ماندن درب، سقفی جلو و عقب ردیف دوم روشن میشوند.
- ○ « 📖 » — چراغ مطالعه چپ یا راست.
چراغ سقفی عقب ردیف دوم

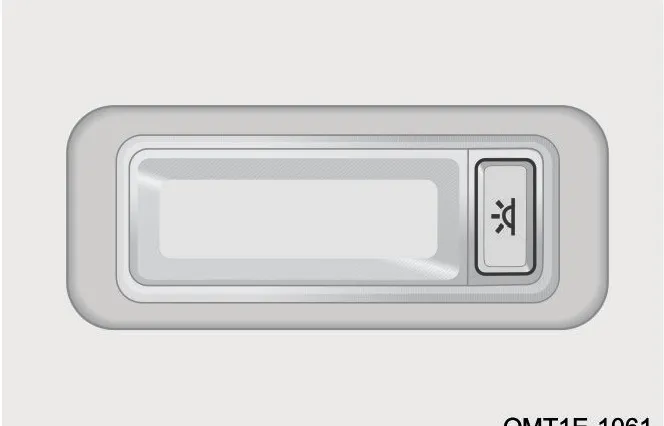

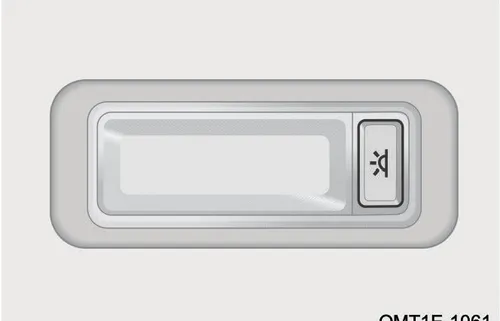

کلید چراغ سقفی صندلی عقب ردیف دوم
OMT1E-1061
« 💡 » — روشن کردن سقفی عقب.
چراغ درب پشت
با باز شدن درب پشت، چراغ خودکار روشن و با بستن فوراً خاموش میشود.
