تیگو 7 پرو مکس AWD (F7 Pro Max AWD) — محفظه بار، سوکتها و درب موتور
تیگو 7 پرو مکس AWD (F7 Pro Max AWD) فضای بار، پرده بار، باربند، خروجیهای برق، پورت USB، آفتابگیر و درب موتور را در یک بخش پوشش میدهد. این صفحه نحوه استفاده ایمن و محل هر مورد را توضیح میدهد.
محفظه بار
با خواباندن پشتی صندلی عقب (در صورت عدم استفاده) فضای بار را افزایش دهید. (جزئیات: «صندلیهای خودرو» در فصل ۲)

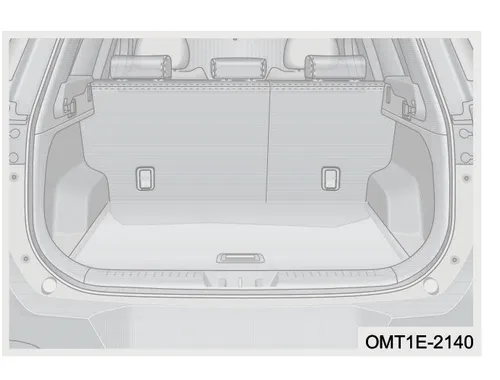

نمای داخلی محفظه بار خودرو
OMT1E-2140
هنگام بارگذاری:
1. بار را طوری بچینید که تعادل خودرو بههم نخورد.
2. از حمل بار اضافه برای کاهش مصرف سوخت خودداری کنید.
3. مطمئن شوید بار مانع بسته شدن درب پشت نشود.
هشدار
- اگر درب پشت باز یا ناقص بسته است، رانندگی نکنید.
- در محفظه بار ننشینید — فقط روی صندلی با کمربند.
- وسایل بلندتر از صندلی عقب را عمودی نگذارید — در ترمز ممکن است به سر بخورد.
پرده محفظه بار (در صورت تجهیز)

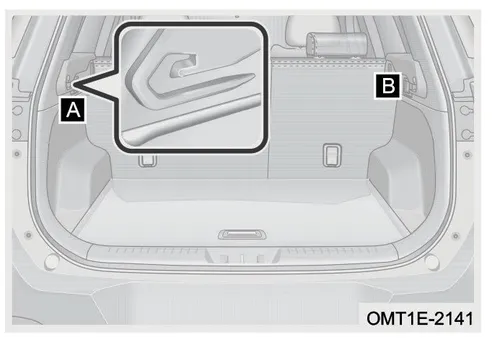

پرده را بکشید و گیرهها را به قلابهای A و B وصل کنید.
تصویر محفظه بار و نقاط اتصال پرده
توجه
روی پرده بار چیزی نگذارید تا آسیب نبیند.
باربند
حداکثر ۵۰ کیلوگرم — بیش از این به باربند، سقف پانوراما و سقف آسیب میزند و گارانتی شامل نمیشود.

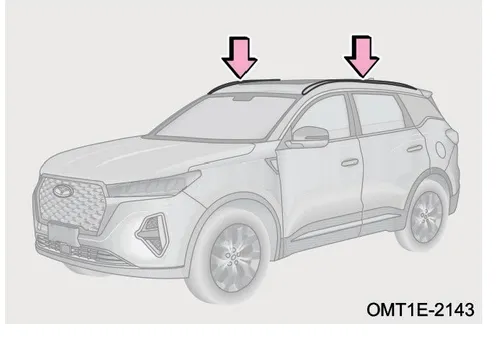

تصویر باربند روی سقف خودرو
توجه
- بار نباید از ابعاد خودرو بلندتر یا عریضتر باشد.
- بار را محکم ببندید — میتوانید پتو بین بار و سقف بگذارید.
هشدار
- وزن را یکسان توزیع کنید — در غیر این صورت در پیچ و ترمز کنترل از دست میرود.
- بار روی سقف مرکز ثقل را بالا میبرد — از سرعت زیاد، شروع ناگهانی و پیچ تند خودداری کنید.
سوکتهای برق 12V
خروجی جلو

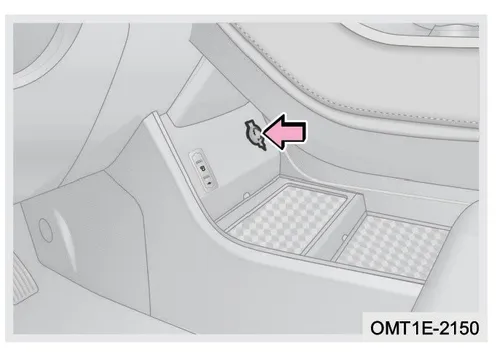

تصویر خروجی برق 12V جلویی در کنسول وسط
OMT1E-2150
در جلوی کنسول وسط — فقط با استارت ON یا ACC.
خروجی عقب

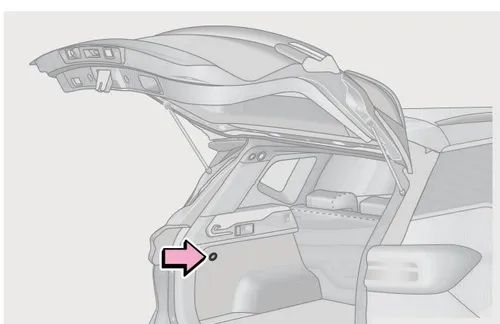

تصویر سوکت برق 12V عقبی در محفظه بار
OMT1E-2155
روی دیواره چپ محفظه بار — فقط با استارت ON یا ACC.
توجه
- تجهیزات بالای 120W وصل نکنید — فیوز میسوزد.
- با موتور خاموش، مدت طولانی استفاده نکنید — باتری خالی میشود.
- فقط سوکت مناسب — مایع یا جسم بیگانه باعث اتصال کوتاه میشود.
پورتهای USB
پورت جلو

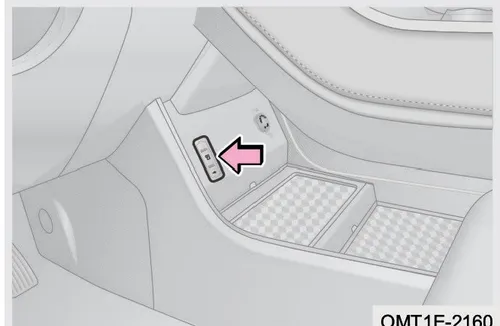

تصویر پورت USB در قسمت جلوی کنسول وسط
OMT1E-2160
پورت با علامت « 🔱 »: Udisc و شارژ کممصرف. پورت با علامت « ♫ »: Udisc، لینک موبایل و شارژ.
توجه
پورت Type-C (در صورت تجهیز) برای شارژ کممصرف — بسته به مدل.
پورت عقب

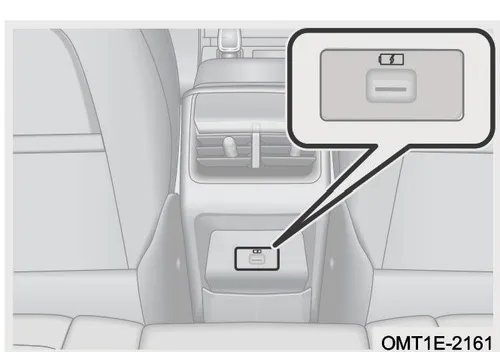

زیر دریچههای هوای پشت کنسول — برای شارژ کممصرف.
محل قرارگیری پورت USB عقبی در پشت کنسول وسط

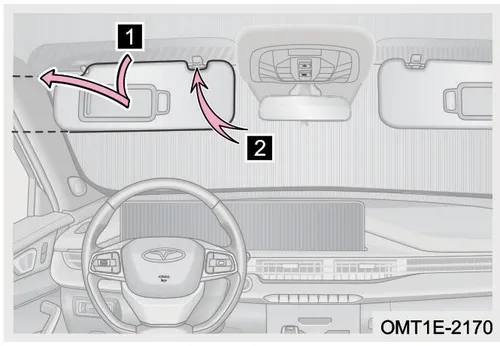

آفتابگیر و آینه آرایش
کاور آینه را افقی بکشید — در مدلهای مجهز، چراغ خودکار روشن میشود.
1. آفتابگیر را پایین بکشید.
2. برای سمت پنجره، از پایه آزاد کرده و به سمت شیشه بچرخانید.
تصویر راهنمای استفاده از آفتابگیر و آینه آرایش
باز و بستن درب موتور

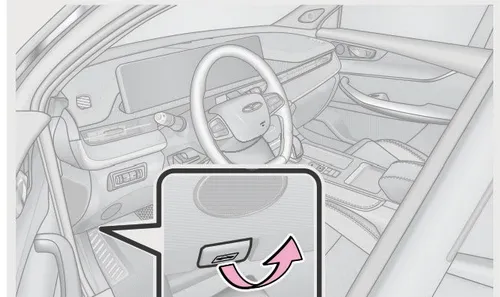

گام ۱: اهرم داخل کابین را بکشید.
تصویر اهرم بازکن درب موتور در داخل کابین خودرو
OMT1E-2180

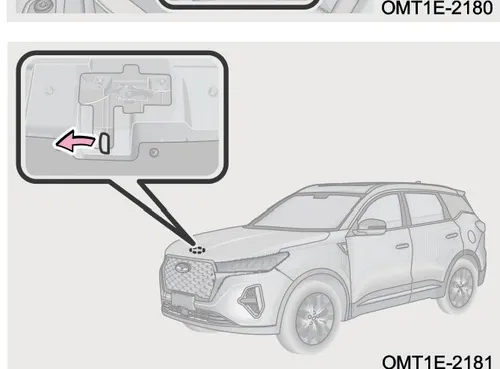

گام ۲: از لبه وسط درب موتور، شستی قفل را به چپ فشار دهید و درب را بالا ببرید.
تصویر شستی قفل درب موتور در جلوی خودرو
OMT1E-2181
گام ۳: درب را تا نزدیک قفل پایین آورده و با فشار ملایم ببندید.
گام ۴: کمی به بالا بکشید تا از قفل شدن مطمئن شوید.
توجه
- قبل از بستن، ابزار و دستمال در موتور نمانده باشد.
- با فشار زیاد نبندید — فرورفتگی ایجاد میشود.
- قبل از رانندگی از بسته بودن محکم درب موتور مطمئن شوید.
