تیگو 7 پرو مکس AWD (F7 Pro Max AWD) — پنل کنترل تهویه مطبوع
سیستم تهویه مطبوع تیگو 7 Pro Max AWD (F7 Pro Max AWD) بسته به آپشن، یکی از سه نوع پنل (A، B یا C) دارد. این صفحه دکمههای هر نوع و تنظیم دما، سرعت فن، حالت دو/تکمنطقه و گردش هوا را توضیح میدهد.

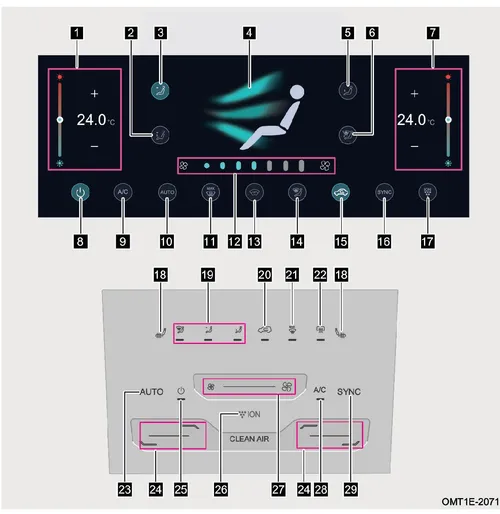

پنل کنترل ردیف جلو (نوع A)
تصویر پنلهای کنترل تهویه مطبوع ردیف جلو نوع A دارای شمارهگذاری بخشهای مختلف
۱ دکمه لمسی تنظیم دمای هوای سمت راننده ۴ دکمه لمسی انتخاب حالت دریچهها
۲ دکمه لمسی حالت دریچههای روبهرو/ زیر پا ۵ دکمه لمسی حالت دریچههای زیر پا
۳ دکمه لمسی حالت دریچههای روبهرو ۶ دکمه لمسی حالت دریچه گرمکن شیشه جلو/ زیر پا
۷ دکمه لمسی تنظیم دمای هوای سمت سرنشین جلو
۱۰ دکمه لمسی حالت AUTO
۱۳ دکمه لمسی حالت دریچه گرمکن شیشه جلو (در صورت تجهیز)
۱۶ دکمه لمسی یکطرفه کردن حالت تهویه مطبوع
۱۹ دکمه انتخاب حالت دریچهها
۲۲ دکمه گرمکن شیشه عقب
۲۵ کلید A/C
۲۸ دکمه A/C
۸ دکمه لمسی روشن/خاموش کردن A/C
۱۱ دکمه لمسی دریچه بخارزدا و گرمکن شیشه جلو
۱۴ دکمه لمسی حالت گردش هوای بیرونی/داخلی
۱۷ دکمه لمسی سیستم تصفیه هوا
۲۰ دکمه حالت گردش هوای بیرونی/داخلی
۲۳ دکمه حالت AUTO
۲۶ دکمه سیستم تصفیه هوا
۲۹ دکمه یکطرفه کردن حالت تهویه مطبوع
۹ دکمه لمسی A/C
۱۲ دکمه لمسی تنظیم سرعت فن
۱۵ دکمه لمسی حالت گردش هوای بیرونی/داخلی
۱۸ دکمه گرمکن صندلی راننده/سرنشین جلو
۲۱ دکمه دریچه بخارزدا و گرمکن شیشه جلو
۲۴ دکمه تنظیم دمای هوای سمت راننده/سرنشین جلو
۲۷ دکمه تنظیم سرعت فن

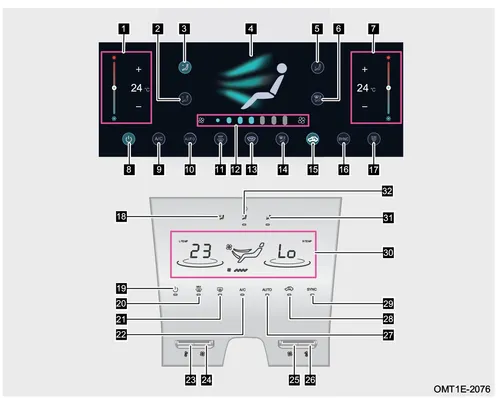

پنل کنترل ردیف جلو (نوع B)
دیاگرام پنل کنترل ردیف جلو (نوع B)
OMT1E-2076
- ○ ۱ دکمه لمسی تنظیم دمای هوای سمت راننده
- ○ ۴ دکمه لمسی انتخاب حالت دریچهها
- ○ ۷ دکمه لمسی تنظیم دمای هوای سمت سرنشین جلو
- ○ ۱۰ دکمه لمسی حالت AUTO
- ○ ۲ دکمه لمسی حالت دریچههای روبهرو/ زیر پا
- ○ ۵ دکمه لمسی حالت دریچههای زیر پا
- ○ ۸ دکمه لمسی روشن/ خاموش کردن A/C
- ○ ۱۱ دکمه لمسی دریچه بخارزدا و گرمکن شیشه جلو
- ○ ۳ دکمه لمسی حالت دریچههای روبهرو
- ○ ۶ دکمه لمسی حالت دریچه بخاری شیشه جلو/ زیر پا
- ○ ۹ دکمه لمسی A/C
- ○ ۱۲ دکمه لمسی تنظیم سرعت فن
لوگوی مدیران خودرو
۱۳ دکمه لمسی حالت گرمکن شیشه جلو ۱۶ دکمه لمسی دوطرفه کردن حالت تهویه مطبوع ۱۹ دکمه روشن/ خاموش کردن A/C ۲۲ دکمه A/C ۲۵ دکمه تنظیم سرعت فن ۲۸ دکمه حالت گردش هوای بیرونی/داخلی ۳۱ دکمه حالت دریچههای زیر پا
۱۴ دکمه لمسی حالت دریچه گرمکن شیشه جلو ۱۷ دکمه لمسی سیستم تصفیه هوا ۲۰ دکمه دریچه بخارزدا و گرمکن شیشه جلو ۲۳ دکمه تنظیم دمای هوای سمت راننده ۲۶ دکمه تنظیم دمای هوای سمت سرنشین جلو ۲۹ دکمه دوطرفه کردن حالت تهویه مطبوع ۳۲ دکمه حالت دریچههای روبهرو
۱۵ دکمه لمسی حالت گردش هوای بیرونی/ داخلی ۱۸ دکمه حالت دریچه گرمکن شیشه جلو ۲۱ دکمه گرمکن شیشه عقب ۲۴ دکمه تنظیم سرعت فن ۲۷ دکمه حالت AUTO ۳۰ نشانگر وضعیت سیستم تهویه مطبوع
نکته
عملکرد دکمهها بسته به آپشن خودرو متفاوت است. بر اساس سیستم نصبشده عمل کنید.

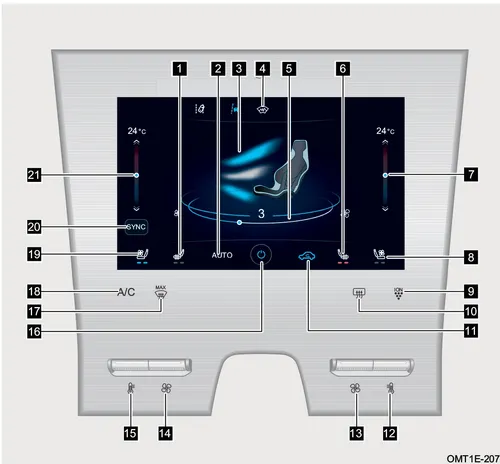

پنل کنترل ردیف جلو (نوع C)
پنل کنترل ردیف جلو (نوع C)
OMT1E-2075
۱. دکمه لمسی گرمکن صندلی راننده ۴. دکمه لمسی گرمکن شیشه جلو ۷. دکمه لمسی تنظیم دمای هوای سمت سرنشین جلو
۲. دکمه لمسی حالت AUTO ۵. دکمه لمسی تنظیم سرعت فن ۸. دکمه لمسی سردکن (تهویه) صندلی سرنشین جلو
۳. دکمه لمسی تنظیم حالت دریچهها ۶. دکمه لمسی گرمکن صندلی سرنشین جلو ۹. دکمه سیستم تصفیه هوا
۱۰ دکمه گرمکن شیشه عقب ۱۱ دکمه لمسی حالت گردش هوای بیرونی / داخلی ۱۲ دکمه تنظیم دمای هوای سمت سرنشین جلو ۱۳ دکمه تنظیم سرعت فن ۱۴ دکمه تنظیم سرعت فن ۱۵ دکمه تنظیم دمای هوای سمت راننده ۱۶ دکمه لمسی روشن / خاموش کردن A/C ۱۷ دکمه دریچه بخارزدا و گرمکن شیشه جلو ۱۸ دکمه A/C ۱۹ دکمه لمسی سردکن (تهویه) صندلی راننده ۲۰ دکمه لمسی دوطرفه کردن حالت تهویه مطبوع ۲۱ دکمه لمسی تنظیم دمای هوای سمت راننده
نکته
عملکرد دکمهها بسته به آپشن خودرو متفاوت است.
تنظیم دما
دمای هوای دریچهها را از دکمه روی پنل یا کشیدن دکمه لمسی روی مانیتور تنظیم کنید.
تنظیم سرعت فن
حجم هوا را از دکمه سرعت فن روی پنل یا لمسی مانیتور تنظیم کنید.
حالت یکمنطقه / دومنطقه
مد یکحالته: چراغ «یکطرفه» روشن → دمای راننده و سرنشین همزمان تنظیم میشود.
مد دوحالته: چراغ خاموش → دمای هر طرف مستقل تنظیم میشود.
گردش هوای بیرونی / داخلی
دکمه گردش هوا را روی پنل یا مانیتور فشار دهید.
گردش داخلی مناسب:
1. محیطهای گردوغباردار
2. خنک شدن سریعتر کابین
3. جلوگیری از بوی نامطبوع
4. جلوگیری از ورود دود اگزوز
