آریزو 5 IE FL — استارت کمکی و قفل مکانیکی درب
این صفحه اتصال کابلهای استارت کمکی و قفل اضطراری دربهای آریزو 5 IE FL را توضیح میدهد. یاد میگیری چطور باتری به باتری وصل کنی و اگر باتری خالی شد، دربها را دستی قفل کنی.
چطور کابلهای استارت کمکی را وصل کنیم؟

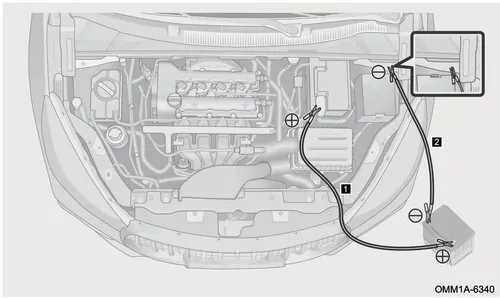

نمودار نحوه اتصال کابلهای کمکی باتری به باتری
۱. قطب مثبت (+) باتری خالی را با کابل قرمز به قطب مثبت (+) باتری کمکی وصل کن.
۲. یک سر کابل مشکی را به قطب منفی (-) باتری کمکی و سر دیگر را به قسمت فلزی بدون رنگ از بدنه خودروی معیوب وصل کن. محکم وصل کن تا با قطعات متحرک موتور برخورد نکند.
۳. موتور خودروی باتری خالی را استارت بزن. بعد از روشن شدن، چند دقیقه پدال گاز را آرام فشار بده.
۴. کابلها را دقیقاً برعکس ترتیب وصل کردن جدا کن — ابتدا منفی، بعد مثبت.
توجه
- موقع وصل کابلها زیاد به سمت باتریها خم نشو.
- گیرههای کابل به هم یا به بدنه و اجزای فلزی تماس پیدا نکنند.
- کابل را به قطعات متحرک یا نزدیک آنها وصل نکن.
- اگر استارت اول موفق نبود، سفتی گیرهها را چک کن و دوباره امتحان کن. اگر باز هم نشد، با نمایندگی مجاز مدیران خودرو تماس بگیر.
قفل اضطراری دربها با کلید مکانیکی
اگر باتری خالی یا ضعیف شد، دربها را نمیتوانی الکترونیکی قفل کنی. باید از قفل اضطراری استفاده کنی.

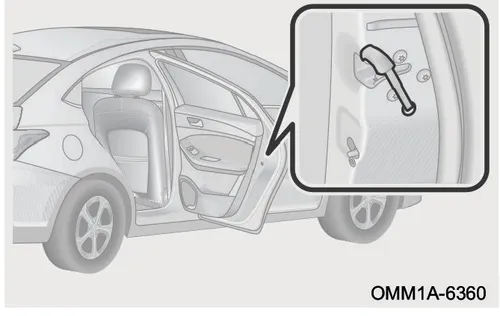

قفل دستی درب جلو راست و دربهای عقب
تصویر نشاندهنده محل قفل اضطراری درب خودرو
OMM1A-6360
۱. درب را باز کن. ۲. درپوش پلاستیکی قفل درب داخل درب را بردار. ۳. شستی زرد رنگ قفل را با نوک کلید مکانیکی فشار بده تا قفل همان درب فعال شود. ۴. درپوش را سر جایش بگذار و درب را ببند. ۵. برای اطمینان، دستگیره بیرونی را یک بار بکش. ۶. سایر دربها را همین روش قفل کن (درب راننده را نمیتوانی اینطور قفل کنی).

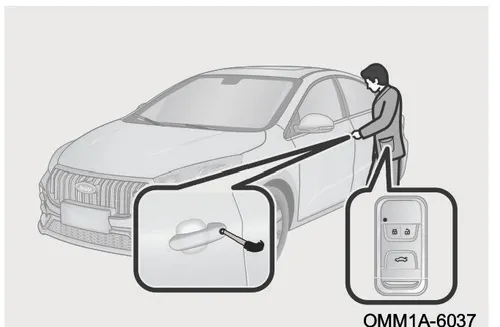

قفل و باز کردن درب راننده
کلید مکانیکی را در سوراخ دستگیره بیرونی درب راننده بگذار. در جهت عقربههای ساعت بچرخان تا قفل شود. برای باز کردن، خلاف عقربههای ساعت بچرخان.
راهنمای باز کردن و قفل کردن درب راننده به طور دستی
OMM1A-6037
توجه
- اگر درب الکترونیکی باز یا قفل نمیشود، هرچه زودتر به نمایندگی مجاز مدیران خودرو برو.
- اگر دربها را اضطراری قفل کردی، تکتک دربها را با کشیدن دستگیره بیرونی تست کن. اگر مشکل بود، سریع به نمایندگی برو.
